Новые УЗИП класса испытаний III серии ГСД3-**/IT
Специалистами компании Хакель Рос были разработаны новые УЗИП серии ГСД3-**/IT на напряжения Uо= 24/30, 48/62, 60/78, 110/140 В AC/DC.
|
| |
| |
Двухполюсные
УЗИП класса испытаний III комбинированного типа, применяются для защиты
фазного и нулевого проводников в системах переменного тока и полюсов в
системах постоянного тока. Uо= 24/30, 48/62, 60/78, 110/140, 230/300 В AC/DC. In (8/20)= 3, 5, 6, 10 кА. | |
| |
Устройства серии ГРОЗОСТОП® ГСД3-**/IT испытаны
в соответствии с классом испытаний III, согласно ГОСТ Р 51992-2011. Устанавливаются после УЗИП класса II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначены для
защиты конечных потребителей от остаточных бросков импульсных
перенапряжений.
ГРОЗОСТОП® ГСД3-**/IT, ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний III на основе оксидно-цинковых варисторов и газонаполненного разрядника.
• Предназначены для защиты фазных проводников в системах переменного тока и полюсов в системах постоянного тока от противофазных и синфазных перенапряжений в цепях
• Выпускаются на номинальное рабочее напряжение системы Uо= 24/30, 48/62, 60/78, 110/140, 230/300 В AC/DC.
• Применяются в сетях переменного/постоянного тока с системой заземления типа IT.
• Возможно параллельное и последовательное подключение к защищаемой сети.
• Способны отводить импульсы тока In(8/20) = 3, 5, 6, 10 кА, Uoc(1.2/50)= 3, 5, 6, 10 кВ.
• Для удаленного контроля серия ГСД3-**/IT cнабжена “сухими” контактами дистанционной сигнализации.
• Визуальный контроль рабочего состояния ГСД3-**/IT проводится с помощью светодиода зеленого цвета. В исправном состоянии светодиод светится, в аварийном - нет.
• Защищаемое
оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП
класса III.
|
|
| 08.02.2017
Разработан новый взрывозащищенный разделительный разрядник для уравнивания потенциалов во взрывоопасных зонах ГСР 25 Ех.
Специалистами компании Хакель Рос разработан новый взрывозащищенный разделительный разрядник для уравнивания потенциалов во взрывоопасных зонах ГСР 25 Ех.
|
| |
ГСР 25 Ex
| |
| | Взрывозащищенный
разделительный разрядник для уравнивания потенциалов во взрывоопасных
зонах. Iimp(10/350)= 25 кА. Применяется в трубопроводных системах. | |
| |
| |
Разделительный разрядник ГСР 25 Ex, ТУ 3428-002-79740390-2007 предназначен
для уравнивания потенциалов во взрывоопасных зонах между металлическими
составными частями и элементами объекта, которые не могут быть по
условиям эксплуатации напрямую электрически соединены друг с другом.
ГСР 25 Ex, ТУ 3428-002-79740390-2007 – искровой разделительный разрядник.
• Способен отводить импульсы тока Iimp (10/350)= 25 кА.
• Применяется во взрывоопасных
зонах помещений и наружных установок, где возможно образование паро- и
газовоздушных взрывоопасных смесей категории II и групп Т1 – Т6
по ГОСТ Р МЭК 60079-20-1-2011, в соответствии с присвоенной маркировкой
взрывозащиты 1Ex mb II T6 Gb X по ГОСТ 31610.0-2014 и отраслевыми
Правилами безопасности, регламентирующими применение данного оборудования во
взрывоопасных зонах.
• Применяется в зонах помещений и наружных установок, опасных по воспламенению горючей
пыли, в соответствии с присвоенной маркировкой взрывозащиты Ex mb IIIC T800C Db X, ГОСТ Р МЭК 60079-14 – 2011 и отраслевыми
Правилами безопасности, регламентирующими применение данного оборудования во
взрывоопасных зонах.
• Для подключение разрядника применяется медный проводник сечением 25 мм² длиной 170 мм с клеммным наконечником d=13 мм и монтажная шпилька с резьбой М8.
• По согласованию возможно изменение длины проводника.
• Соответствует классу разрядника 1L по ГОСТ Р МЭК 62561.3-2014.
Защитное действие
разрядника основано на пробое газового промежутка волной перенапряжения,
при котором металлические части находящиеся под разными потенциалами
кратковременно соединяются между собой, тем самым исключается
возможность пробоя изолятора.
При достижении напряжения величине пробоя, сопротивление разрядника резко падает до 0,001÷0,002 Ом и из-за ионизации газа происходит дуговой разряд. После окончания
воздействия перенапряжения разрядник восстанавливает свое высокое
сопротивление и разрывает соединение.
| |
| |
Область применения:
|
ГСР 25 Ex предназначен для уравнивания потенциалов во
взрывоопасных зонах между металлическими составными частями и элементами
объекта, которые не могут быть по условиям эксплуатации напрямую электрически
соединены друг с другом:
- уравнивание потенциалов в электрических сетях с системой заземления типа
IT в соответствии с ГОСТ Р 50571.5.54 - 2011;
- изолирующие вставки, изолирующие фланцевые соединения трубопроводов,
находящиеся под катодной защитой;
- заземленные конструкции объекта и трубопроводы, находящиеся под катодной
защитой;
- заземленные конструкции объекта и заземляющий проводник функционального
(рабочего) заземления, если СУЩЕСТВУЮТ ограничения на присоединение цепей
функционального заземления к заземляющему устройству защитного заземления. | |
| |
| |
Обеспечение
взрывозащиты:
|
Взрывозащищенность
разделительного разрядника обеспечивается взрывозащитой вида «герметизация
компаундом «m»
по ГОСТ Р МЭК 60079-18-2012 и выполнением его конструкции в соответствии с
требованиями ГОСТ 31610.0-2014, а именно:
- электрические
элементы разделительного разрядника ГСР 25 Ex
заключены в оболочку со степенью защиты от внешних воздействий IP66 (IP67) с толщиной стенки более 0,5 мм;
- пространство
между электрическими элементами и оболочкой залито теплостойким компаундом,
обеспечивая заполнение внутренних полостей оболочки с отсутствием в заливке
воздушных полостей, трещин, отслоений, что соответствует требованиям ГОСТ Р МЭК
60079-18-2012;
- температура
нагрева наружной поверхности оболочек изделий не превышает допустимую для
температурных классов Т6 по ГОСТ 31610.0-2014 с учетом максимальной
температуры окружающей среды;
- постоянно
подсоединенный кабель введен в оболочку и залит компаундом;
- механическая прочность
оболочки разрядника соответствует требованиям ГОСТ 31610.0-2014;
- соблюдением
специальных условий безопасного применения при эксплуатации, которые описаны в
п. 1.6 РЭ.
|
|
| 16.01.2017

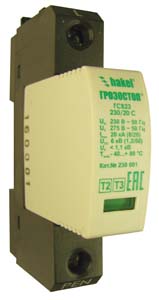

Разработаны новые УЗИП класса испытаний II+III, способные отводить импульсы тока Imax(8/20) = 20 кА.
|
Специалистами компании ЗАО "Хакель Рос" были разработаны модели УЗИП
класса испытаний II+III оснащенные контактом дистанционной сигнализации в
корпусе ГРОЗОСТОП® ГСВ23 и ГРОЗОСТОП® ГСК23, способные отводить импульсы
тока Imax(8/20) = 20 кА.
| |
| |
Новые УЗИП класса испытаний II+III:
| |
| |
| |
|
|
| |
Однополюсные УЗИП
класса испытаний II+III ограничивающего типа. Применяются для защиты
фазного проводника в системах переменного тока и полюсов в системах
постоянного тока. Состоят из сменного варисторного модуля и базы для
подключения к сети и креплению к DIN-рейке 35 мм. Uо = 230/300 В AC/DC.
Imax(8/20)= 20 кА. | |
| |
| |
| |
| |
| |
|
|
Двухполюсные УЗИП класса испытаний II+III комбинированного типа для сетей с системой заземления типа TN-S, TT. Uo = 230/300 В АС/DC. Imax(8/20)= 20 кА. Выполнены по схеме для защиты от поперечных перенапряжений в цепях "провод - провод". |
| |
| |
| |
| |
| |
| |

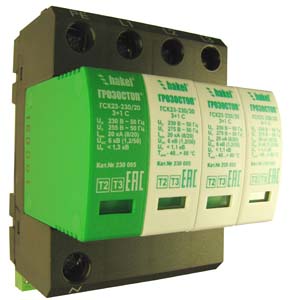

Четырехполюсные УЗИП класса испытаний II+III комбинированного типа для сетей с системой заземления типа TN-S, TT. Uo = 230 В 50 Гц. Imax(8/20)= 20 кА. Выполнены по схеме для защиты от поперечных перенапряжений в цепях "провод - провод".
|
|
| 09.01.2017
На сайте размещена новая статья технического директора Зоричева А.Л. "ЗАЩИТА ЭЛЕКТРОУСТАНОВОК И ОБОРУДОВАНИЯ
ОБРАБОТКИ ИНФОРМАЦИИ ОТ ИМПУЛЬСНЫХ ГРОЗОВЫХ И КОММУТАЦИОННЫХ ПЕРЕНАПРЯЖЕНИЙ И ТОКОВ".
| 29.12.2016
Поздравляем с Новым годом!
| 27.12.2016
Щитки защиты от импульсных перенапряжения ЩЗИП®, производства ЗАО "Хакель Рос" внесены в реестр оборудования электрохимической защиты, разрешенного к применению в ПАО "Газпром".
Выписка из реестра оборудования электрохимической защиты, разрешенного к применению в ПАО "Газпром" на щитки защиты от импульсных перенапряжения ЩЗИП®, ТУ 3434-001-79740390-2007
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
| 22.12.2016
Поздравляем с Днем Энергетика!
| 12.12.2016
Обновление модельного ряда УЗИП серий ГРОЗОСТОП® ГСВ3 и ГРОЗОСТОП® ГСК3. Разработаны новые УЗИП класса испытаний III, способные отводить импульсы тока In(8/20) = 10 кА.
|
Специалистами компании ЗАО "Хакель Рос" были разработаны модели УЗИП
класса испытаний III оснащенные контактом дистанционной сигнализации в
корпусе ГРОЗОСТОП® ГСВ3 и ГРОЗОСТОП® ГСК3, способные отводить импульсы
тока In(8/20) = 10 кА.
С серийного производства снимаются УЗИП серий ГРОЗОСТОП® ГСВ3 и ГРОЗОСТОП® ГК3 на In(8/20) = 3 и 9 кА. | |
| |
| |
Новые УЗИП класса испытаний III:
| |
| |
ГРОЗОСТОП® ГСВ3-230/10 (C)
| |
| |
| |
ГРОЗОСТОП® ГСВ3-230/10 (C), ТУ 3428-002-79740390-2007 – серия однополюсных УЗИП класса испытаний III на основе оксидно-цинковых варисторов.
• Предназначены для защиты фазных проводников L/N, L/PEN, L/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE постоянного тока.
• Состоят из сменного варисторного модуля и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока In(8/20) = 10 кА, Uoc(1.2/50)= 6 кВ.
• Выпускаются на номинальное рабочее напряжение системы Uо= 230/300 В AC/DC.
• Применяются в сетях переменного и постоянного тока с системами заземления типа TN-C, TN-S, TT и IT.
• Визуальный контроль рабочего состояния УЗИП
проводится с помощью индикатора расположенного на варисторном модуле. В
исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля ГРОЗОСТОП® ГСВ3-230/** С дополнительно cнабжены “сухим” контактом дистанционной сигнализации.
• Защищаемое
оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП
класса III. При соблюдении этого правила амплитуда перенапряжения на
защищаемом оборудовании не будет превышать 900 В.
|
|
| |

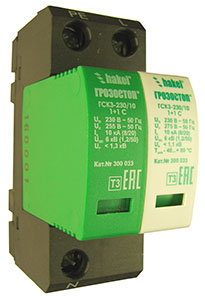

ГРОЗОСТОП® ГСК3-230/10 1+1 (C)
| |
| |
| |
ГРОЗОСТОП® ГСК3-230/10 1+1 (C),
ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний
III на основе оксидно-цинковых варисторов и газонаполненного разрядника.
• Предназначены для защиты фазного и нулевого проводников от от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного
тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока .
• Состоят из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока In(8/20) = 10 кА, Uoc(1.2/50)= 6 кВ.
• Выпускаются на номинальное рабочее напряжение системы Uо= 230/300 В AC/DC
• Применяются в сетях с системами заземления типа TN-S, TT.
• Визуальный контроль рабочего состояния УЗИП
проводится с помощью индикаторов на сменных модулях. В
исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля ГРОЗОСТОП® ГСВ3-230/** 1+1 С дополнительно cнабжены “сухим” контактом дистанционной сигнализации.
• Защищаемое
оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП
класса III. При соблюдении этого правила амплитуда перенапряжения на
защищаемом оборудовании не будет превышать 900 В.
| |
| |

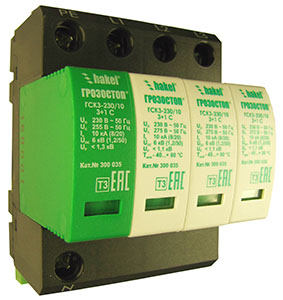

ГРОЗОСТОП® ГСК3-230/10 3+1 (С)
|
|
| |
| |
ГРОЗОСТОП® ГСК3-230/10 3+1 (С),
ТУ 3428-002-79740390-2007 – серия четырехполюсных УЗИП класса испытаний
III на основе оксидно-цинковых варисторов и газонаполненного
разрядника.
• Предназначены для защиты фазных и нулевого проводников от от противофазных (поперечных) перенапряжений в цепях L/N, N/PE .
• Состоят из сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока In(8/20) = 10 кА, Uoc(1.2/50)= 6 кВ.
• Выпускаются на номинальное напряжение системы Uо= 230/400 В 50 Гц.
• Применяются в сетях с системами заземления типа TN-S, TT.
• Визуальный контроль рабочего состояния УЗИП
проводится с помощью индикаторов расположенных на сменных модулях. В
исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля ГРОЗОСТОП® ГСВ3-230/** 3+1 С дополнительно cнабжен “сухим” контактом дистанционной сигнализации.
• Защищаемое
оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП
класса III. При соблюдении этого правила амплитуда перенапряжения на
защищаемом оборудовании не будет превышать 900 В.
|
|
| 06.12.2016
