 05.06.2017
Новые УЗИП серии DTNVR Exi с двумя парами защищаемых проводников.
Специалистами компании Хакель Рос разработаны УЗИП
серии DTNVR Exi с двумя парами защищаемых проводников.
| |
| |

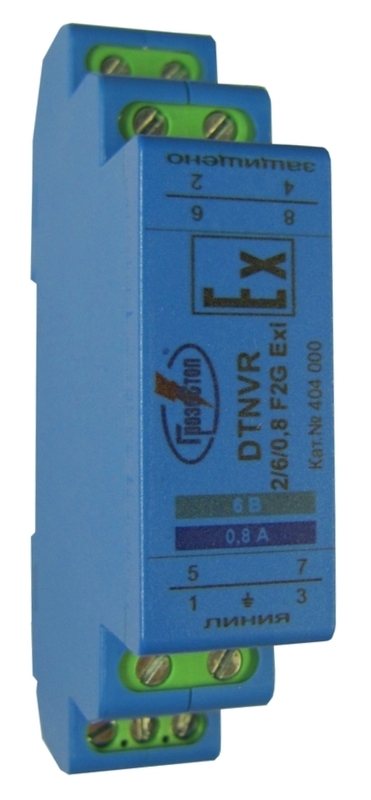

| УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 2. UО= 6 В DC. IL= 0.8, 2 А. Iimp(10/350)= 5 кА. Скорость передачи данных до 10 Мбит/с. Вид взрывозащиты - искробезопасная цепь.
| |
| |
УЗИП серии DTNVR 2/6/* F2G Exi, ТУ
3428-002-79740390-2007 предназначены для защиты оборудования
распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП,
АСКУЭ и др.) от импульсных перенапряжений (грозозащита, защита от
электростатических разрядов и др.) поступающих со стороны
искробезопасных цепей в пределах 0А(В) - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
УЗИП серии DTNVR 2/6/* F2G Exi, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
-
Применяются во
взрывоопасных газовых средах взрывоопасных зон помещений и наружных
установок
согласно маркировкам взрывозащиты 0Ex ia IIC T6 Ga X (в соответствии с
ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ 31610.11-2014 и ГОСТ Р
МЭК 60079-25 – 2012.
- Конструкция
УЗИП предусматривает его эксплуатацию во
взрывоопасных зонах классов 1 – 2 при
установке в ЩЗИП®-ТМ-Ex с видом взрывозащиты «d».
- Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников - 2, подключение сигнальных проводников с помощью винтовых клемм 2.5 мм².
- Выпускаются на номинальное рабочее напряжение UО= 6 В DC, максимальный ток IL= 0.8, 2 А.
- Скорость передачи данных до 10 Мбит/с. |
|
| |

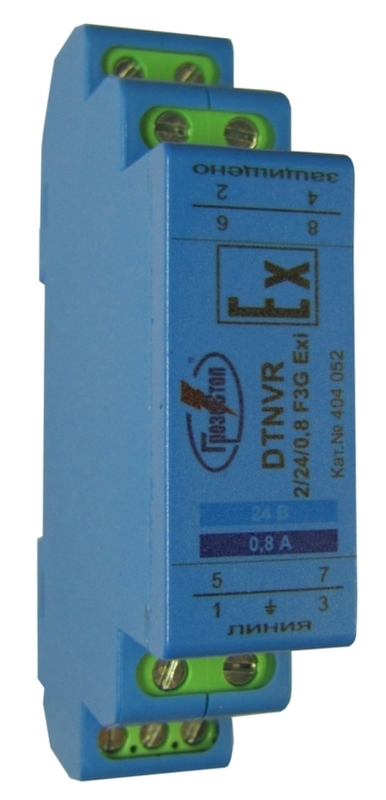

| | УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 2. UО= 24 В DC. IL= 0.8, 2 А. Iimp(10/350)= 5 кА. Скорость передачи данных до 10 Мбит/с. Вид взрывозащиты - искробезопасная цепь. | |
| |
УЗИП серии DTNVR 2/24/* F3G Exi, ТУ
3428-002-79740390-2007 предназначены для защиты оборудования
распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП,
АСКУЭ и др.) от импульсных перенапряжений (грозозащита, защита от
электростатических разрядов и др.) поступающих со стороны
искробезопасных цепей в пределах 0А(В) - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
УЗИП серии DTNVR 2/24/* F3G Exi, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
- Применяются во
взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок
согласно маркировкам взрывозащиты 0Ex ia IIC T6 Ga X (в соответствии с ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ 31610.11-2014 и ГОСТ Р
МЭК 60079-25 – 2008).
- Конструкция
УЗИП предусматривает его эксплуатацию во
взрывоопасных зонах классов 1 – 2 при
установке в ЩЗИП®-ТМ-Ex с видом взрывозащиты «d».
- Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников - 2, подключение сигнальных проводников с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение UО= 24 В DC, максимальный ток IL= 0.8, 2 А.
- Скорость передачи данных до 10 Мбит/с. | |
| |
Обеспечение
взрывозащиты:
|
Взрывозащищенность
устройств серии DTNVR 2/24/* F3G Exi
обеспечивается видом взрывозащиты "искробезопасность
«ia»" (для уровня
взрывозащиты Ga
электрооборудования
групп II) по ТР ТС 012/2011 (ГОСТ 31610.11-2014 «Взрывоопасные
среды. Часть 11. Искробезопасная электрическая цепь «i»,
а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды.
Часть 0. Оборудование. Общие требования»), а именно:
- при испытании и
оценке цепей на искровое воспламенение использовался коэффициент безопасности
1,5;
- при оценке
температурного класса поверхности использовался коэффициент безопасности по
напряжению или току 1,0;
- оборудование,
отвечающее требованиям к разделениям табл. 5 ГОСТ 31610.11 – 2010, должно
быть снабжено оболочкой со степенью защиты IP20
в соответствии с условиями эксплуатации и требованиями МЭК 60529;
- изоляция между
искробезопасной цепью и корпусом или заземленными частями электрооборудования
должна выдерживать эффективное испытательное напряжение не менее 500 В;
- температура
нагрева наружной поверхности оболочки изделия не превышает допустимую для
температурного класса Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды. |
| | |
|
|
