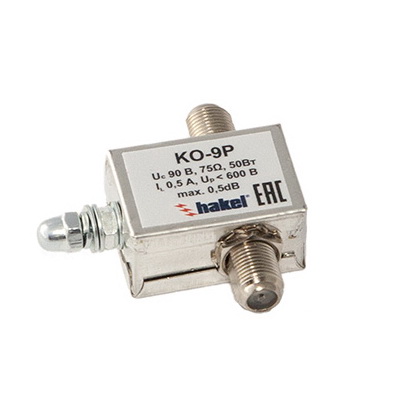

KO-9P

УЗИП телевизионного оборудования по коаксиальным линиям. Волновое сопротивление 75 Ом. Диапазон рабочих частот 0-2 ГГц. Разъемы типа F.

УЗИП серии  KO, ТУ 3428-002-79740390-2007 предназначены для защиты  антенных входов радио и телевизионного оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0A(B) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.   УЗИП KO-9P, ТУ 3428-002-79740390-2007 размещены в металлическом корпусе. - УЗИП способно пропускать максимальный разрядный ток Imax (8/20)= 10 кА. - Диапазон рабочих частот УЗИП 0-2.15 ГГц, волновое сопротивление 75 Ом. - Максимальное длительное рабочее напряжение UC= 90 В, номинальный ток IL = 0,5 А. - Подключается к защищаемому оборудованию с помощью разъемов типа F (Famale/Famale). - Для подключения заземляющего проводника используется винт М5. Заземляющий проводник должен иметь наименьшую длину. - Для полной защиты оборудования от импульсных перенапряжений необходимо также обеспечить защиту цепей питания.

Схемы:

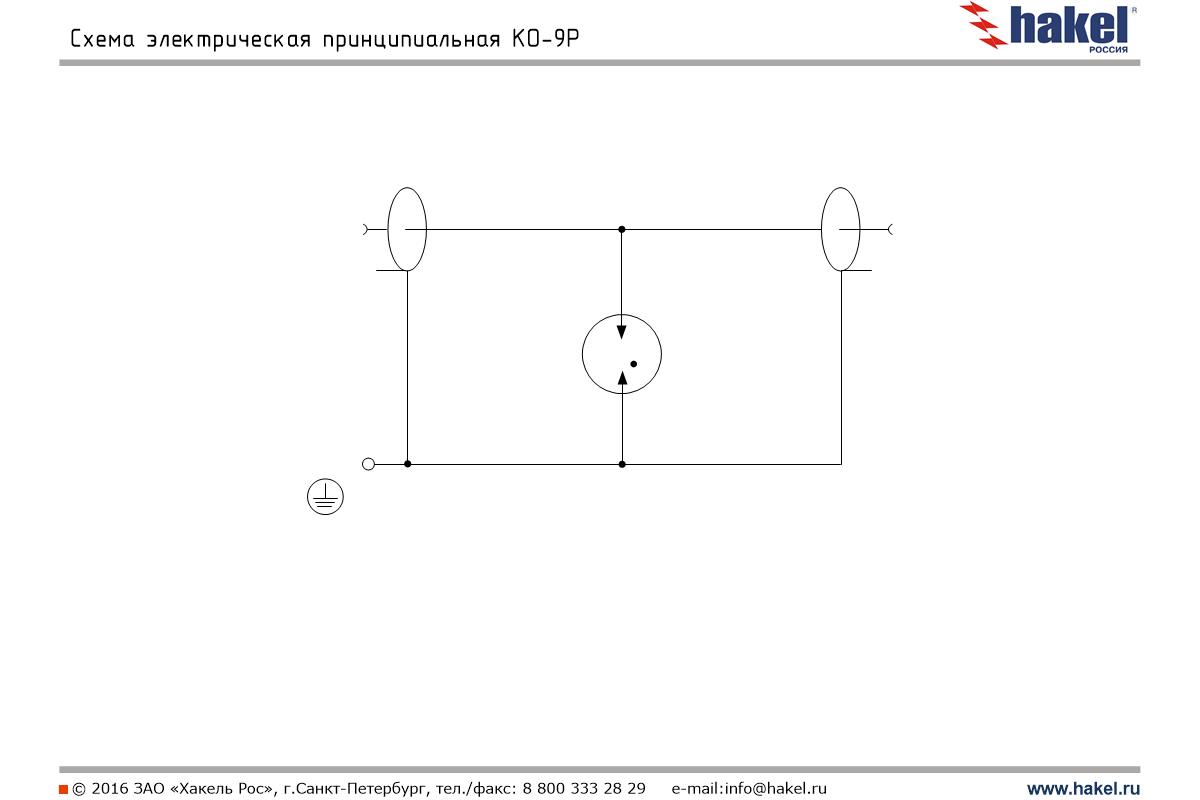

схема электрическая принципиальная KO-9P

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры
