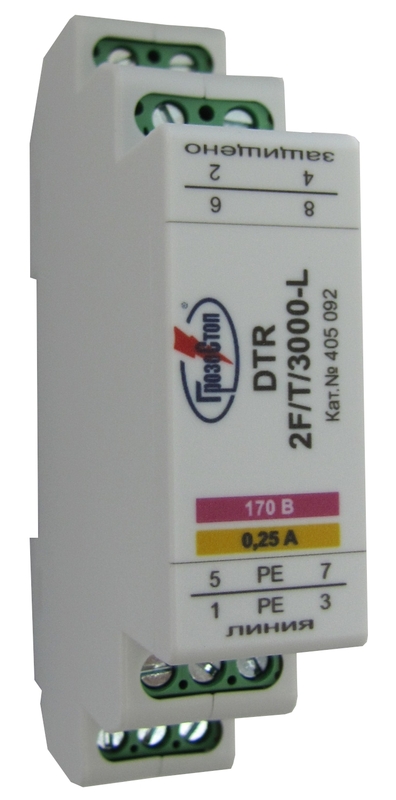

DTR 2F/T/3000-L

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 2. UO= 170 В. IL= 250 мА. In (8/20) = 20 кА. В УЗИП применяется схема защиты с TVS-диодами с Рppm=3000 Вт. Скорость передачи данных до 10 Мбит/с. Предназначены для защиты аналоговых телефонных линий железнодорожной связи.

УЗИП серии DTR 2F/T/3000-L, ТУ 3428-002-79740390-2007 для защиты аналоговых телефонных линий железнодорожной связи со скоростью передачи данных до 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0В -1  зон молниезащиты в соответствии с  ГОСТ Р МЭК 62305-1-2010.   УЗИП серии DTR 2F/T/3000-L, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20) = 20 кА, вторая ступень с TVS-диодами с Рppm=3000 Вт. - Количество защищаемых пар проводников 2, подключение с помощью винтовых клемм 0.25-4.0 мм². - Выпускаются на номинальное рабочее напряжение Uo=170 В DC, номинальный ток IL= 250 мА. - Скорость передачи данных до 1 Мбит/с.

Структура наименования DTR 2F/T/3000-L: DTR - устройство  для защиты оборудования слаботочных цепей с  номинальным током IL= 250 мА,  размещено в корпусе для крепления на DIN-рейку 35 мм; 2 - количество защищаемых пар проводников; T - устройство для защиты аналоговых телефонных линий ж/д связи с номинальным рабочим напряжением Uo= 170 В DC, номинальным током IL= 250 мА, скоростью передачи данных до 10 Мбит/с; 3000-L - схема защиты на TVS-диодах с Рppm=3000 Вт   Пример: DTR 2F/T/3000-L - УЗИП производства  АО "Хакель Рос" для защиты аналоговых телефонных линий железнодорожной связи,  размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников 2, номинальное рабочее напряжение Uo= 170 В DC, номинальный ток IL=250 мА, скорость передачи данных 10 Мбит/с, первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20) = 20 кА, вторая выполнена на TVS-диодах с Рppm=3000 Вт. Применяются для защиты телефонных линий ж/д связи.

Схемы:

схема электрическая принципиальная DTR 2F/T/3000-L

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

клеммная коробка HAKELBOX-6-S
