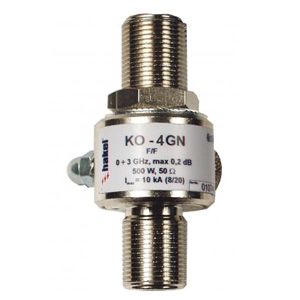

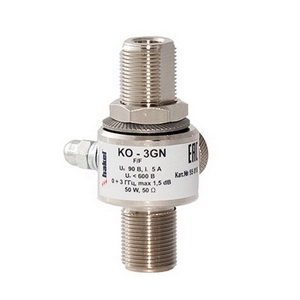

KO-3GN (F/F), KO-3GN (F/M), KO-4GN (F/F), KO-4GN (F/M)

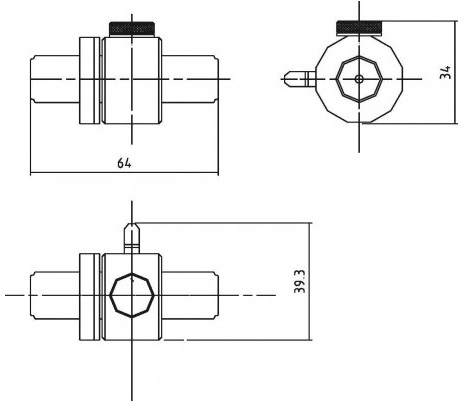

KO-3GN (F/F), KO-4GN (F/F)

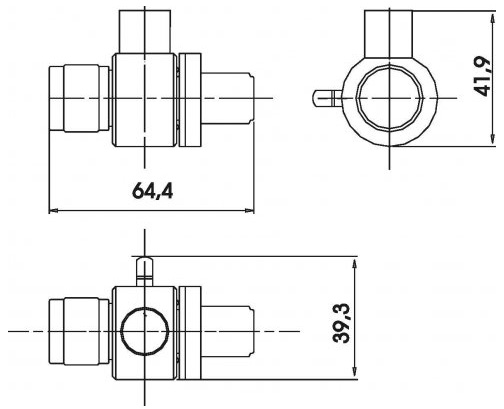

KO-3GN (F/M), KO-4GN (F/M)

УЗИП оборудования связи по коаксиальным линиям. Волновое сопротивление 50 Ом. Диапазон рабочих частот 0-3 ГГц. Разъемы типа N.

УЗИП серии  KO, ТУ 3428-002-79740390-2007 предназначены для защиты антенных входов приемо-передающих трактов оборудования связи от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0A(B) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.   УЗИП KO-3GN, KO-4GN, ТУ 3428-002-79740390-2007 размещены в металлическом корпусе, с возможностью замены газонаполненного разрядника. - УЗИП способно пропускать максимальный разрядный ток Imax (8/20)= 10 кА. - Диапазон рабочих частот УЗИП 0-3 ГГц, волновое сопротивление 50 Ом. - Максимальное длительное рабочее напряжение UC= 90, 350 В, номинальный ток IL = 5 А. - Подключается к защищаемому оборудованию с помощью разъемов типа N (F/F) и N (F/M). - Для подключения заземляющего проводника используется винт М5. Заземляющий проводник должен иметь наименьшую длину. - Для полной защиты оборудования от импульсных перенапряжений необходимо также обеспечить защиту цепей питания.

Схемы:

схема электрическая принципиальная KO-*GN (F/F)

схема электрическая принципиальная KO-*GN (F/M)
