ГИП 1.4/250М */RJ

|
|
|
| |
|
|
|
|
|
| |
|
|
|
| |
| ГИП 1.4/250М RJ/RJ |
ГИП 1.4/250М LSA/RJ |
|
| |
Однопортовое УЗИП оборудования оборудования локальных вычислительных сетей категорий Cat.5e и Cat.6 (ISO/IEC 11801:2010, TIA/EIA-568Bс) интерфейсами Ethernet стандартов 1000BASE-T (IEEE 802.3ab-1999), 10GBase-T (IEEE 802.3an-2009) в пределах 0B - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1). Разъемы RJ/RJ, LSA/RJ. | |
|
УЗИП серии ГИП 1.4/250М */RJ, Предназначено для включения между двумя участками кабеля, может подключаться с помощью экранированного патч-корда непосредственно к разъему защищаемого оборудования. Устанавливается в помещениях, шкафах, в 19-ти дюймовые стойки. Монтируется ГИП 1.4/250М */RJ в стойки при помощи панелей PSK10. На одной панели размещается до 10-ти устройств серии ГИП 1.4.

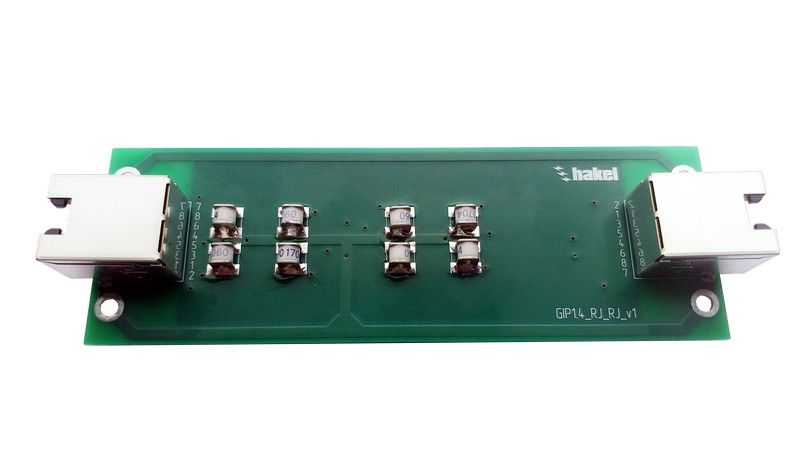

ГИП 1.4/250M */RJ, ТУ 3428-002-79740390-2007 выполнен в виде печатной платы. В варианте RJ/RJ cо
стороны линии и защищаемого оборудования установлен разъём 8Р8С

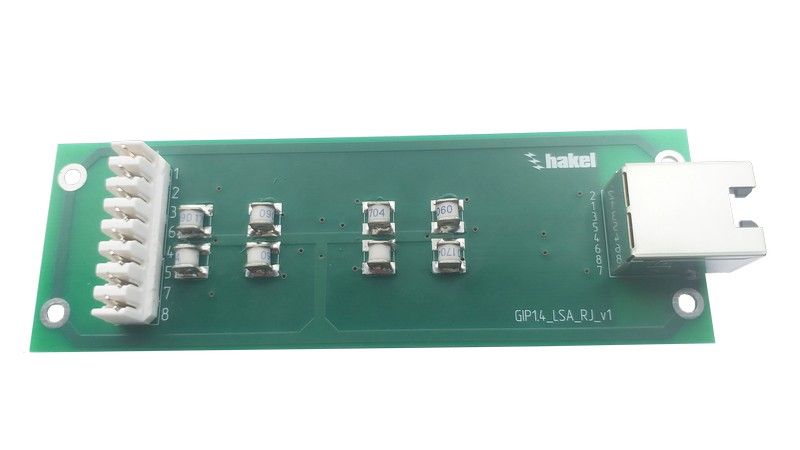

(RJ45), в варианте LSA/RJ со стороны линии установлен врезной клеммник
типа LSA-PLUS, со стороны защищаемого оборудования разъём 8Р8С (RJ45). Устройство рассчитано для защиты одного порта линий связи.

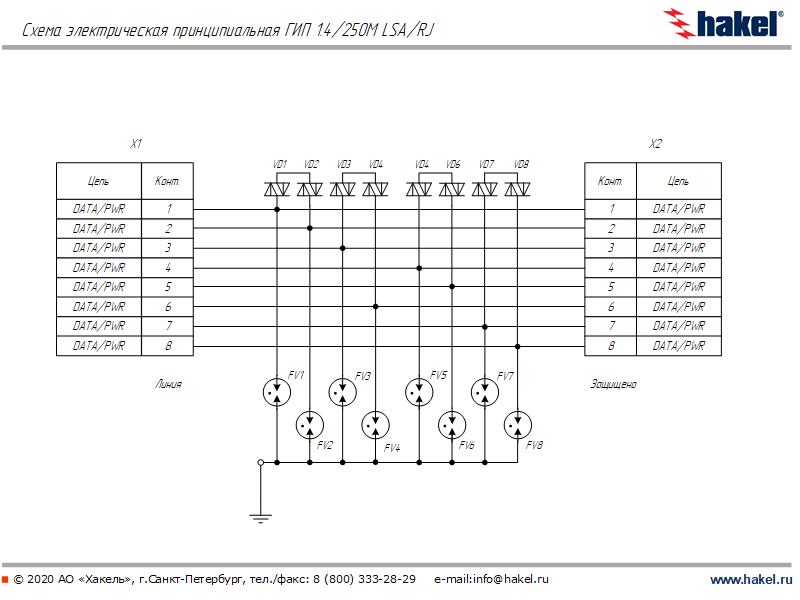

Защита проводников пар передачи данных между собой выполнена на тиристорах, между проводниками и землёй на газонаполненных разрядниках. |
| |
| |
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
|
сертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| | |
Теория и особенности применения: | |
| |
| | |
Дополнительные принадлежности: | |
| |
| | |
 Технические характеристики
|
Технические характеристики
|
ГИП 1.4/250M RJ/RJ |
ГИП 1.4/250M LSA/RJ
| |
Количество защищаемых портов
|
1
|
1
| |
Номера контактов защищаемых пар разъёма 8Р8С (RJ45)
|
1,2; 3,6; 4,5; 7,8
|
1,2; 3,6; 4,5; 7,8
| |
Номинальное рабочее напряжение, DC, UО (Линия - линия) |
6 В
|
6 В
| |
Максимальное длительное рабочее напряжение, DC,
Uc (Линия - линия)
|
9 В |
9 В
| |
Номинальный ток, IL
|
1,5 А |
1,5 А
| |
Род тока
|
Постоянный
|
Постоянный
| |
Устойчивость к переменному току, 50 Гц (Линия - РЕ)
|
2 А |
2 А
| |
Суммарный импульсный ток (10/350), Itotal (Линия + линия - РЕ)
|
1 кА
|
1 кА
| |
Номинальный разрядный ток (8/20), In (Линия - линия) |
200 А
|
200 А
|
Номинальный разрядный ток (8/20), In (Линия - PE)
|
1 кА
|
3 кА | |
Суммарный разрядный ток (8/20), Itotal (Линия + линия - РЕ) |
10 кА
|
20 кА
| |
Уровень напряжения защиты, Up (Линия - линия) |
≤ 15 В (В2 - 1 кВ / 25 А)
|
≤ 15 В (В2 - 1 кВ / 25 А)
| |
Уровень напряжения защиты, Up (Линия - PE) |
≤ 450 В (С2 – 2 кВ / 1 кА)
|
≤ 450 В (С2 – 2 кВ / 1 кА) | |
Уровень напряжения защиты 1 кВ/мкс, Up (Линия - линия) |
≤ 20 В
|
≤ 20 В
|
Уровень напряжения защиты 1 кВ/мкс, Up (Линия - PE)
|
≤ 600 В
|
≤ 600 В | |
Время срабатывания, tA (Линия - линия) |
< 1 нс
|
< 1 нс
|
Время срабатывания, tA (Линия - PE)
|
< 100 нс
|
< 100 нс | |
Режим повреждения, ГОСТ IEC 61643-21-2014
| Режим 1, режим 2 | Режим 1, режим 2
| | Полоса частот |
250 МГц
|
250 МГц
| |
Скорость передачи данных
|
1/10 Гбит/с
|
1/10 Гбит/с
| |
Потери при вводе
|
≤ 3 дБ (до 250 МГц)
|
≤ 3 дБ (до 250 МГц)
| |
Перекрёстная наводка на передающем конце
| ≤ 35 дБ (до 250 МГц) |
≤ 35 дБ (до 250 МГц)
| |
Вносимая ёмкость, f = 1 МГц (Линия - линия) |
< 7 пФ
|
< 7 пФ
|
Вносимая ёмкость, f = 1 МГц (Линия - PE)
|
< 0,5 пФ
|
< 0,5 пФ | |
Климатическое исполнение, категория размещения по ГОСТ 15150-69
|
У2.1**
|
У2.1**
| |
Рабочая температура
|
-40…+80° C
|
-40…+80° C
| |
Монтаж
| Панель PSK10 RJ/RJ
19’дюймовая стойка
|
19’дюймовая стойка
| |
Степень защиты оболочки, ГОСТ 14254-2015
|
IP20
(при установки в панель)
|
IP20
(при установки в панель)
| |
Категории испытаний по ГОСТ IEC 61643-21-2014
|
-
|
B2, C2, D1 | |
Масса
|
35 г
|
35 г | |
Код по каталогу
|
400 548
|
400 549
|
|
|
Серия УЗИП с индексом (LT) сертифицирована в системе добровольной
сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам ПАО «Газпром» и периодически подвергаются
тестированию и инспекционному контролю независимых экспертов.
УЗИП с
индексом (LT) предназначены для эксплуатации в микроклиматических
районах с диапазоном температур от -60°С до +80°С и на них
распространяется увеличенный гарантийный срок эксплуатации до 5 лет.
|
|
|
Технические характеристики
|
ГИП 1.4/250M RJ/RJ (LT) |
ГИП 1.4/250M LSA/RJ (LT)
| |
Рабочая температура |
-60...+80°C
|
-60...+80°C
| |
Вид климатического исполнения по ГОСТ 15150-69
|
УХЛ2.1**
|
УХЛ2.1** | |
Гарантийный срок эксплуатации, год |
5
|
5
| |
Номер по каталогу |
400 550
|
400 551
|
| | |
