ГИС 1И 24/РВС/ПР






Устройство защиты от импульсных перенапряжений и помех  ГИС 1И 24/РВС/ПР ТУ 3428-002-79740390-2007, применяется в распределенных сетях в пределах 1 - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1). Конструкция УЗИП не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.

Устройство ГИС 1И 24/РВС/ПР предназначено для защиты двухпроводных цепей сигнальных линий систем управления и измерения, шин передачи данных от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.).

Первая ступень защиты выполнена на газонаполненных разрядниках, вторая – на оксидноцинковом варисторе, третья – на TVS-диодах с максимальной импульсной рассеиваемой мощностью Pобр. = 1500 Вт. Ступени разделены резисторами.

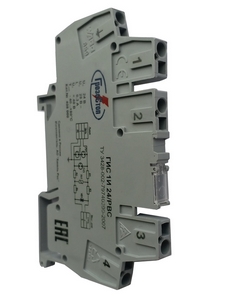

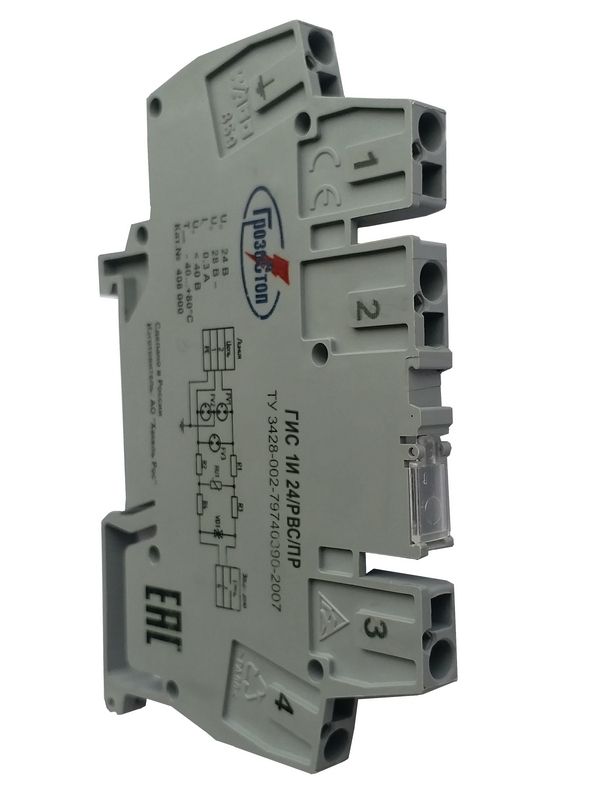

Устройство ГИС 1И 24/РВС/ПР размещено в тонком пластмассовом корпусе (клемма с плоскими пружинными зажимами WAGO 859) для крепления на рейку DIN 35 мм. Корпус оборудован дополнительным заземляющим контактом с рейкой DIN. Устройство защищено от подделки с помощью голографической наклейки.

Структура наименования ГИС 1И 24/РВС/ПР:
ГИС - устройство  для защиты оборудования слаботочных цепей,  размещено в корпусе толщиной 7.3 мм для крепления на DIN-рейку 35 мм;
1 - количество защищаемых пар проводников;
24 - номинальное рабочее напряжение линия-линия Uo = 24 В DC;
РВС - трехкаскадная схема защиты: разрядник-варистор-супрессор;
ПР - модификация с плоскими пружинными зажимами WAGO 859.

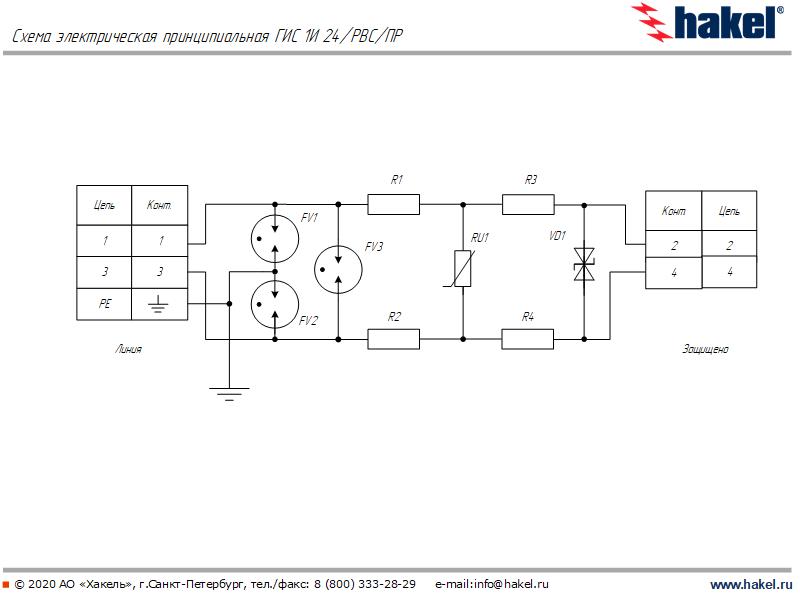

Схемы:

Сертификаты:
сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

Дополнительные принадлежности:
клеммная коробка HAKELBOX-6-S

 Технические характеристики
