РСТ *И 24/90/0.5 Р


| |

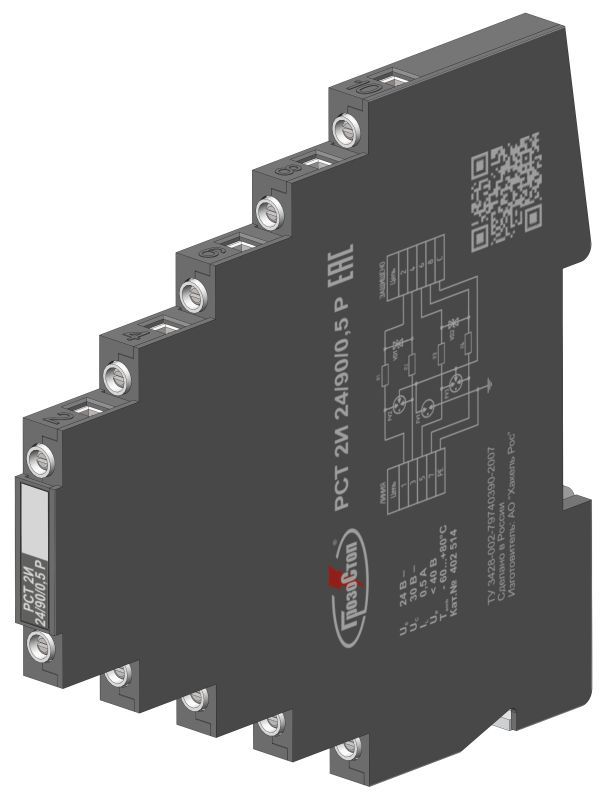

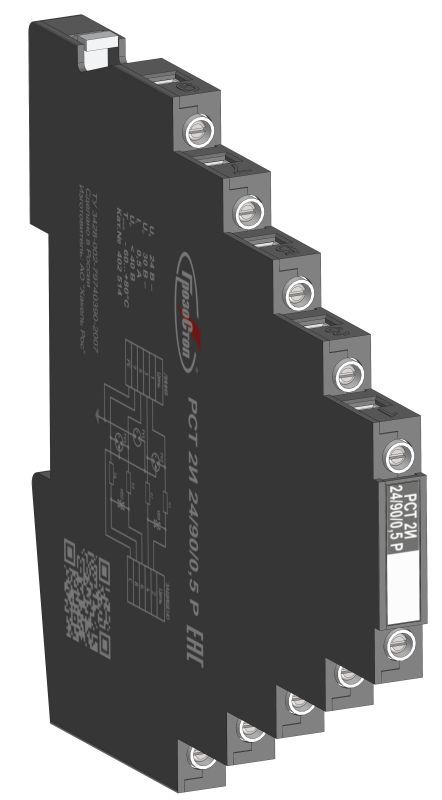

| | УЗИП РСТ *И 24/90/0.5 Р - серии РУБЕЖ РСТ в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. Uo = 24 В DC. IL = 0.5 А. ITotal(8/20) = 10
кА. Скорость передачи данных до 1 Мбит/с. Предназначены для защиты от
импульсных перенапряжений изолированного от земли оборудования. Возможность
подключения экрана кабеля через газонаполненный разрядник. | | | |
Устройство РСТ *И 24/90/0,5 Р предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.). Устройство защищает оборудование работающее по одной / двум изолированным 2-х проводным линиям.
РСТ *И 24/90/0,5 Р применяется в распределенных сетях в пределах 0(В) - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1).

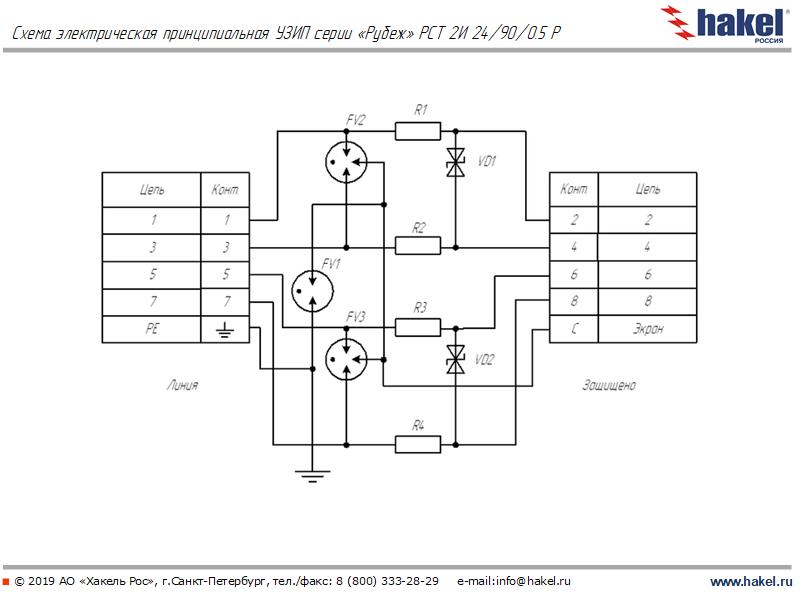

УЗИП РСТ *И 24/90/0,5 Р, ТУ 3428-002-79740390-2007 размещено в тонком пластиковом корпусе для крепления на рейку DIN 35 мм. Первая ступень защиты выполнена на газонаполненных разрядниках, вторая – на TVS-диодах. Выпускаются на номинальное рабочее напряжение 24 В.
РСТ *И 24/90/0,5 Р разработано с условиями
эксплуатации с расширенным диапазоном температур от минус 60 до плюс
80 °С. Выполнение данных требований обеспечивается подбором необходимых
комплектующих изделий, проведением дополнительных технологических
операций в процессе производства с последующими проверками. Проводимые
мероприятия позволяют повысить надежность УЗИП, применять их в
расширенном диапазоне рабочих температур и распространять на них
увеличенный гарантийный срок эксплуатации 5 лет.
| |
| |
Структура наименования РСТ *И **/***/0.5 Р:
РСТ - устройство серии (Р)УБЕЖ для защиты оборудования (С)лабо(Т)очных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм;
* - количество защищаемых пар проводников - 1, 2;
И - схема защиты при которой вторая ступень защиты изолирована от земли;
** - номинальное рабочее напряжение линия-линия Uo = 24 В DC;
*** - статическое напряжение пробоя разрядника линия-экран U = 90 В DC;
0.5 - номинальный ток IL = 0.5 A;
Р - экран кабеля подключается через газонаполненный разрядник.
Пример: РСТ 2И 24/90/0.5 Р - УЗИП серии РУБЕЖ производства АО "Хакель" для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, номинальное рабочее напряжение Uo = 24 В DC, статическое напряжение пробоя разрядника линия-экран U = 90 В DC, номинальный ток IL =0.5 А. Применяются в распределенных сетях в пределах 0(В) - 2 зон молниезащиты | |
| |
| |
| |
| |
| | Сертификаты: |
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ
|
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012 |
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 |
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)
|
| |
 Технические характеристики|
Технические характеристики
|
|
РСТ 1И 24/90/0.5 Р
|
РСТ 2И 24/90/0.5 Р | |
Количество защищаемых пар
|
|
1
|
2
| |
Номинальное рабочее напряжение DC, линия/линия |
Uo |
24 В |
| |
Макс. длительное рабочее напряжение DC/AC, линия/линия |
UC |
30 В / 20 В |
30 В / 20 В |
Макс. длительное рабочее напряжение DC/AC, линия/С |
|
70 В / 50 В
|
70 В / 50 В
| |
Статическое напряжение пробоя разрядника линия-экран (при скорости нарастания 100 В/с)
|
|
90 В ± 20%
|
90 В ± 20%
| |
|
IL |
0.5 А |
| |
Устойчивость к переменному току,
50 Гц, линия/PE |
| 5 А | 5 А | |
D1 Импульсный ток (10/350), линия/линия, линия/PE |
| 500 А | 500 А | |
D1 Суммарный импульсный ток (10/350), линия+линия/PE |
ITotal |
1 кА |
| |
С2 Импульсный ток (8/20), линия/линия, линия/PE |
|
5 кА
|
5 кА
|
C2 Суммарный импульсный ток (8/20), линия+линия/PE |
ITotal |
10 кА |
|
С3 Уровень напряжения
защиты при скорости нарастания 1кВ/мкс, линия/линия |
|
|
| |
С3 Уровень напряжения
защиты при скорости нарастания 1кВ/мкс, линия/PE |
|
<700 В
|
<700 В
|
Уровень напряжения защиты при С2, линия/линия |
|
|
| |
Уровень напряжения защиты при С2, линия/PE
|
|
<400 В
|
<400 В
|
Время срабатывания, линия/линия
|
tA |
|
| |
Время срабатывания, линия/PE
|
|
< 100 нc
|
< 100 нc
| |
Скорость передачи данных, не более
| |
1 Мбит/с |
| |
Вносимое сопротивление на линию |
R |
1.5 Ом |
| |
Вид климатического исполнения
по ГОСТ 15150-69
|
| УХЛ2.1**
| УХЛ2.1**
| |
Рабочая температура |
υ |
-60...+80 °C |
-60...+80 °C | |
Степень защиты в соответствии
с ГОСТ 14254 |
|
IP20 |
IP20 | |
Монтаж |
|
DIN-рейка 35 мм |
DIN-рейка 35 мм | |
Cечение присоединяемых проводников |
|
0.25-2.5 мм² |
| |
Материал корпуса |
| Polyamide PA6, UL94 V-0 |
Polyamide PA6, UL94 V-0 | |
Цвет корпуса |
|
антрацитовый |
| |
Категория в соответствии
с ГОСТ IEC 61643-21
|
|
C2, C3, D1 |
C2, C3, D1 | |
Масса |
|
75 г |
| |
Гарантийный срок эксплуатации
|
|
5 лет
|
5 лет
| |
Номер по каталогу |
| 402 513 |
402 514 |
| | |
|
|
