Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

УЗИП класса I

ГСГ1-230/25

УЗИП класса испытаний I коммутирующего типа. Применяются для защиты нулевого проводника. Состоят из сменного модуля с газонаполненным разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. UO= 230 B AC. Iimp (10/350)= 25 кA.

Устройства ГРОЗОСТОП® ГСГ1-230/25 соответствуют  УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11.  Устанавливаются в пределах 0A(B) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока до 1000 В при воздушном и кабельном вводе электропитания в цепи N-PE.   ГРОЗОСТОП® ГСГ1-230/25, ТУ 3428-002-79740390-2007 – УЗИП класса испытаний I на основе газонаполненного разрядника. • Предназначены для защиты нулевого проводника N/PE. • Состоят из сменного модуля c разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. • Способны отводить импульсы тока Iimp (10/350) = 25 кА. • Выпускаются на номинальное напряжение системы Uо= 230 В AC. • Применяются в сетях с системами заземления типа TN-S, TT и IT. • Визуальный контроль работоспособности с помощью светодиода на сменном модуле.      Внимание! Запрещена установка ГРОЗОСТОП® ГСГ1-230/25 в цепи L-N, L-PEN,  L-PE, L+- L- так как из-за длительного воздействия сопровождающего тока УЗИП может выйти из строя.

Структура наименования ГРОЗОСТОП®  ГСГ1-230/25:   ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель"  УЗИП; ГСГ - серия устройств  для защиты оборудования распределительных сетей переменного тока до 1000 В на основе газонаполненных разрядников; 1 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11; 230 -  номинальное напряжение системы, Uо АС; 25 -  импульсный ток, Iimp(10/350).   Пример: ГРОЗОСТОП® ГСГ1-230/25  - УЗИП производства АО "Хакель" для защиты  оборудования распределительных сетей переменного тока до 1000 В на основе газонаполненного разрядника, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11, Uо= 230 В АС, Iimp(10/350)= 25 кА, один полюс.

Схемы:

схема электрическая принципиальная  УЗИП серии ГРОЗОСТОП ® ГСГ1-230/25

схема подключения для сетей с системой заземления типа TN-S

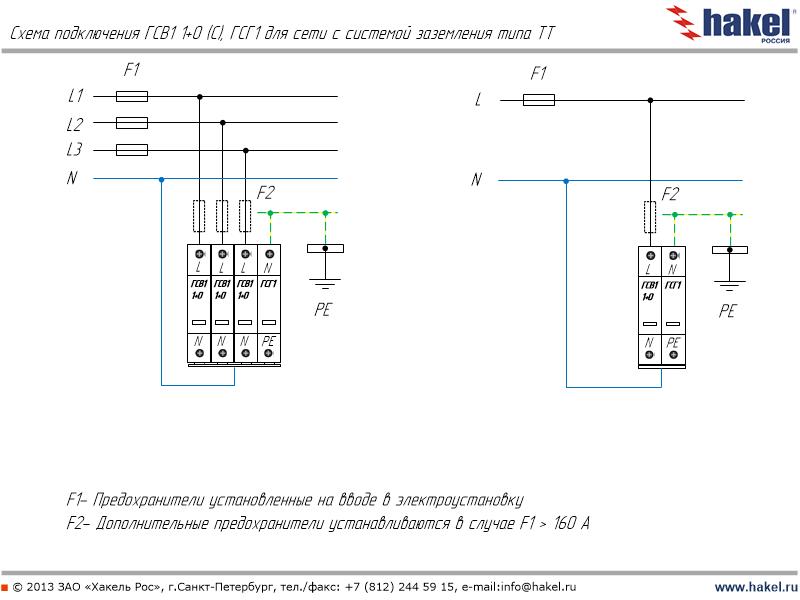

схема подключения для сетей с системой заземления типа TT

схема подключения для сетей с системой заземления типа IT

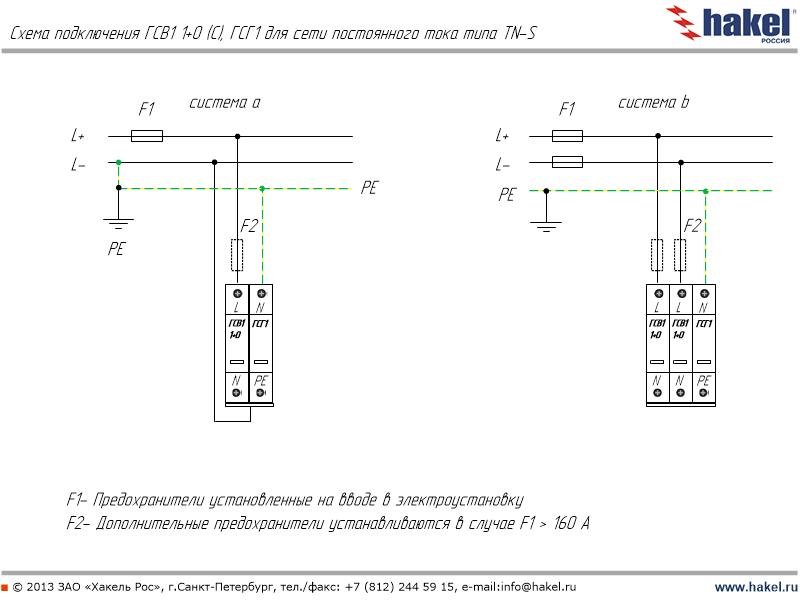

схема подключения для сетей постоянного тока с системой заземления типа TN-S

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса I

Дополнительные принадлежности:

импульсные разделелительные дроссели серии PI-L*

прибор для диагностики УЗИП TESTER H1

вспомогательный соединительный модуль PR100

клеммная коробка HAKELBOX-6-S

Технические характеристики:

Технические характеристики	ГСГ1-230/25
Количество полюсов	1
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11	I
Вид защиты	N/PE
Номинальное напряжение системы, UO	230 В АС
Макс. длительное рабочее напряжение, UC	255 В АС
Сопротивление изоляции, Ri	> 1000 МОм
Импульсный ток (10/350), Iimp	25 кА
Коммутируемый заряд, Q	12,5 A×с
Удельная энергия, W/R	156 кДж/Ом
Временное перенапряжение,  UT	1200 В/ 0,2 с
Номинальный разрядный ток, In(8/20)	30 кА
Уровень напряжения защиты при Iimp, Up	< 1,3 кВ
Откл. способность сопровождающего тока, Ifi	100 A
Рабочая температура	-40...+80 °C
Время срабатывания, tA	< 100 нс
Степень защиты в соответствии с ГОСТ 14254	IP20
Монтаж	DIN-рейка 35 мм
Cечение присоединяемых проводников, макс. значения
- жесткий одножильный	35 мм²
- гибкий множильный	16 мм²
Материал корпуса	Polyamide PA6
Cрок эксплуатации	Не менее 10 лет
Масса	73 г
Номер по каталогу	100 007



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики	ГСГ1-230/25 (LT)
Рабочая температура	-60...+80 °C
Гарантийный срок эксплуатации, лет	5
Номер по каталогу	100 007
