Ограничители перенапряжений для монтажа на шину. Uс = 280, 440 В AC. Imax (8/20) = 40 кА. Предназначены для защиты оборудования 0,23 и 0,4 кВ. |
|
|
Ограничители перенапряжений (ОПН) серии SPB
соответствуют УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11-2013. ОПН устанавливаются на шины 0,4 кВ.
Выпускаются три типа ОПН данной серии:
- SPB */10 (PP 100) для монтажа на шину;
- SPB */10 (AlFe 100) для монтажа с помощью металлического зажима на неизолированные провода;
- SPB */10 (A35 100) для монтажа с помощью прокалывающего зажима А35 (аналог ENSTO SL
9.22), снабженного болтами со срывной головкой, на самонесущие
изолированные провода (СИП).

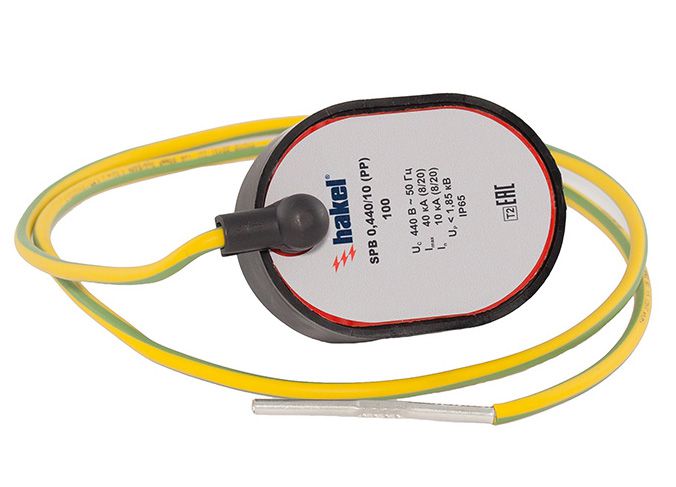

SPB */10 (PP 100), ТУ 3428-002-79740390-2007 – серия УЗИП класса испытаний II на основе оксидно-цинковых варисторов для монтажа на шины.
• Все ОПН серии SPB снабжаются терморасцепителями, которые срабатывают при повреждении (перегреве) варисторов.
• Индикация состояния расцепителя осуществляется с помощью откидывающейся во время срабатывания крышки красного цвета, расположенной на корпусе ОПН.
• Присоединение ОПН к заземляющему устройству осуществляется с помощью заземляющего 6 мм² кабеля длиной 100 см.
• Длина и цвет заземляющего кабеля указывается в спецификации при заказе.
• Цвет кабеля черный или желто-зеленый
|
|
|
|
Структура наименования SPB */10 (PP 100):
SPB - серия УЗИП класса испытаний II на основе оксидно-цинковых варисторов;
* - максимальное длительное рабочее напряжение UC, 280 или 440 В АС;
10 - номинальный разрядный ток In(8/20), кА;
PP - монтаж на шины;
100 - длина заземляющего кабеля 100 см;
Пример: SPB 0.440/10 (РР 100) - УЗИП класса испытаний II на основе оксидно-цинковых варисторов для монтажа монтажа на шины, максимальное длительное рабочее напряжение UC = 440 В АС, номинальный разрядный ток In(8/20) = 10 кА, длина заземляющего кабеля 100 см, цвет заземляющего кабеля желто-зеленый. |
|
|
|
|
|
|
|
|
|
|
|
|
 cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
|
|
|
|
