ГСК2 3+1 С

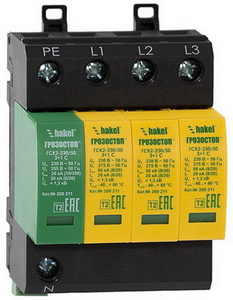

Р“Р<!-- WP_SPACEHOLDER -->РћР—РћРЎРўРћРџВ® Р“РЎРљ2-*/** 3 1 (РЎ)

Четырехполюсные УЗИП класса испытаний II комбинированного типа. Применяются для защиты фазных и нулевого проводников. Состоят из трех сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uо = 60, 120, 230, 280, 320, 400 В. Imax(8/20) = 40, 50 кА.

Устройства серии ГРОЗОСТОП® ГСК2-*/** 3+1 С соответствуют УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливаются в пределах 1 - 2 зон молниезащиты (в соответствии ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.
УЗИП класса II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.

ГРОЗОСТОП® ГСК2-*/** 3+1 С, ТУ 3428-002-79740390-2007 – серия четырехполюсных УЗИП класса испытаний II на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Предназначены для защиты фазных и нулевого проводников от от противофазных (поперечных) перенапряжений в цепях L/N, N/PE .

• Состоят из сменных трех варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.

• Способны отводить импульсы тока Imax(L/N)(8/20) = 40, 50 кА, Imax(N/PE)(8/20)= 50 кА.

• Выпускаются на номинальное рабочее напряжение Uо= 60, 120, 230, 280, 320, 400 В.

• Применяются в сетях с системами заземления типа TN-S, TT, IT.

• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.

• Для удаленного контроля ГРОЗОСТОП® ГСК2-*/** 3+1 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Структура наименования ГРОЗОСТОП® ГСК2-*/** 3+1 С:

ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;
ГСК - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
2 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
* - номинальное рабочее напряжение, UO;
** - максимальный разрядный ток, Imax(L/N)(8/20);
3+1 -количество полюсов и схема подключения УЗИП;

C - наличие дистанционной сигнализации рабочего состояния.

Пример: ГРОЗОСТОП® ГСК2-230/50 3+1 С - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испывтаний II в соответствии с ГОСТ IEC 61643-11, Uо=230 В АС, Imax(L/N)(8/20)=50 кА, четыре полюса, схема включения для защиты от противофазных (поперечных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Схемы:

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСК2 3+1 С

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСК2 3+1

схема подключения для сетей с системами заземления типа TN-S

схема подключения для сетей с системой заземления типа TT

визуальная и дистанционная сигнализация рабочего состояния ГРОЗОСТОП ® ГСК2 3+1 (С)

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))

сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса II

Дополнительные принадлежности:

импульсные разделелительные дроссели серии PI-L*

прибор для диагностики УЗИП TESTER H1

вспомогательный соединительный модуль PR100

клеммная коробка HAKELBOX-6-S

Технические характеристики:

Технические характеристики	ГСК2-60/40 3+1 С	ГСК2-120/40 3+1 С	ГСК2-230/50 3+1 С	ГСК2-280/50 3+1 С	ГСК2-320/40 3+1 С	ГСК2-400/40 3+1 С
Технические характеристики	ГСК2-60/40 3+1	ГСК2-120/40 3+1	ГСК2-230/50 3+1	ГСК2-280/50 3+1	ГСК2-320/40 3+1	ГСК2-400/40 3+1
Количество полюсов	4	4	4	4	4	4
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11	II	II	II	II	II	II
Вид защиты	L/N, N/PE	L/N, N/PE	L/N, N/PE	L/N, N/PE	L/N, N/PE	L/N, N/PE
Номинальное рабочее напряжение L/N, UO	60 В АС	120 В АС	230 В АС	280 В АС	320 В АС	400 В АС
Макс. длительное рабочее напряжение L/N, UC	75 В АС	144 В АС	275 В АС	320 В АС	385 В АС	440 В АС
Макс. длительное рабочее напряжение N/PE, UC	255 В АС	255 В АС	255 В АС	255 В АС	255 В АС	255 В АС
Максимальный разрядный ток L/N, Imax(8/20)	40 кА	40 кА	50 кА	50 кА	40 кА	40 кА
Максимальный разрядный ток N/PE, Imax(8/20)	50 кА	50 кА	50 кА	50 кА	50 кА	50 кА
Номинальный разрядный ток L/N, In(8/20)	15 кА	15 кА	20 кА	20 кА	15 кА	15 кА
Номинальный разрядный ток N/PE, In(8/20)	20 кА	20 кА	20 кА	20 кА	20 кА	20 кА
Временное перенапряжение L/N, UT	-	-	335 В/5 с	335 В/5 с	560 В/5 с	580 В/5 с
Временное перенапряжение N/PE, UT	1200 В / 0,2 с	1200 В / 0,2 с	1200 В / 0,2 с	1200 В / 0,2 с	1200 В / 0,2 с	1200 В / 0,2 с
Уровень напряжения защиты при In L/N, Up	<580 В	<1,0 кВ	<1,35 кВ	<1,45 кВ	<1,65 кВ	<2,15 кВ
Уровень напряжения защиты при In N/PE, Up	<1,3 кВ	<1,3 кВ	<1,3 кВ	<1,3 кВ	<1,3 кВ	<1,3 кВ
Номинал защитного предохранителя	160 A gG	160 A gG	160 A gG	160 A gG	160 A gG	160 A gG
Номинальный ток короткого замыкания, ISCCR	60 кА	60 кА	60 кА	60 кА	60 кА	60 кА
Рабочая температура	-40... +80°C	-40... +80°C	-40... +80°C	-40... +80°C	-40... +80°C	-40... +80°C
Время срабатывания L/N, tA	< 25 нс	< 25 нс	< 25 нс	< 25 нс	< 25 нс	< 25 нс
Время срабатывания N/PE, tA	< 100 нс	< 100 нс	< 100 нс	< 100 нс	< 100 нс	< 100 нс
Степень защиты в соответствии с ГОСТ 14254-2015	IP20	IP20	IP20	IP20	IP20	IP20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников, макс. значения
- жесткий одножильный	35 мм²	35 мм²	35 мм²	35 мм²	35 мм²	35 мм²
- гибкий множильный	16 мм²	16 мм²	16 мм²	16 мм²	16 мм²	16 мм²
Материал корпуса	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Cрок эксплуатации	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет
Контакты дистанционной сигнализации для моделей с С
- сечение проводника	1 мм²	1 мм²	1 мм²	1 мм²	1 мм²	1 мм²
- макс. коммутируемый ток AC	~ 0,5 A	~ 0,5 A	~ 0,5 A	~ 0,5 A	~ 0,5 A	~ 0,5 A
- макс. коммутируемое напряжение AC	~ 250 В	~ 250 В	~ 250 В	~ 250 В	~ 250 В	~ 250 В
- макс. коммутируемый ток DC	0,1 A	0,1 A	0,1 A	0,1 A	0,1 A	0,1 A
- макс. коммутируемое напряжение DC	250 В	250 В	250 В	250 В	250 В	250 В
Масса	346 г	346 г	346 г	346 г	346 г	346 г
Номер по каталогу	200 013	200 012	200 211	200 014	200 187	200 015
	200 113	200 112	200 210	200 114	200 188	200 115

Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.

УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.

Технические характеристики	ГСК2-60/40 3+1 С (LT)	ГСК2-120/40 3+1 С (LT)	ГСК2-230/50 3+1 С (LT)	ГСК2-280/50 3+1 С (LT)	ГСК2-320/40 3+1 С (LT)	ГСК2-400/40 3+1 С (LT)
Технические характеристики	ГСК2-60/40 3+1 (LT)	ГСК2-120/40 3+1 (LT)	ГСК2-230/50 3+1 (LT)	ГСК2-280/50 3+1 (LT)	ГСК2-320/40 3+1 (LT)	ГСК2-400/40 3+1 (LT)
Рабочая температура	-60... +80°C	-60... +80°C	-60... +80°C	-60... +80°C	-60... +80°C	-60... +80°C
Гарантийный срок эксплуатации, год	5	5	5	5	5	5
Номер по каталогу	200 013	200 012	200 211	200 014	200 187	200 015
	200 113	200 112	200 210	200 114	200 188	200 115
