Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

УЗИП класса I

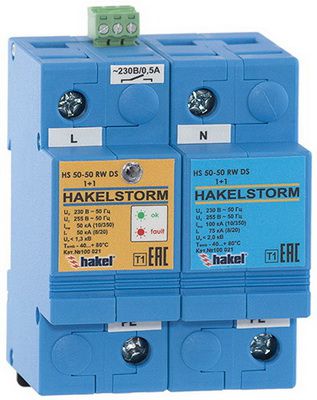

HS50-50 RW DS/1+1

HS50-50 RW/1+1                HS50-50 RW DS/1+1

Двухполюсные УЗИП класса испытаний I коммутирующего типа на основе разрядников, применяются для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока. Uo= 230/325 В АС/DC. Iimp(L/N) (10/350)= 50 кА, Iimp(N/PE)(10/350)= 100 кА.

Устройства HS50-50 RW DS/1+1  соответствуют  УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003. Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока частотой 50-60 Гц напряжением до 1000 В (действующее значение) или постоянного тока напряжением 1500 В,  при воздушном вводе электропитания.   HS50-50 RW/1+1, ТУ 3428-002-79740390-2007 - УЗИП класса I на основе угольных разрядников. • Выпускаются на номинальное напряжение системы UO= 230/325 В АС/DC. • Применяются в цепях переменного 50-60 Гц и постоянного тока с системами заземления типа TN-S, TT и IT. • Предназначены для защиты фазного L/N и нулевого N/PE проводников и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока. • Способны отводить импульсы тока Iimp(L/N) (10/350)= 50 кА, Iimp(N/PE)(10/350)= 100 кА. • Обеспечивают гашение сопровождающих токов в цепи L/N до 3 кА.

HS50-50 RW DS/1+1, ТУ 3428-002-79740390-2007 - УЗИП класса I на основе угольных разрядников. • Выпускаются на номинальное напряжение системы UO= 230/325 В АС/DC. • Применяются в цепях переменного 50-60 Гц и постоянного тока с системами заземления типа TN-S, TT и IT. • Предназначены для защиты фазного L/PE и нулевого N/PE проводников и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока. • Способны отводить импульсы тока Iimp(L/PE)(10/350)= 50 кА, Iimp(N/PE)(10/350)= 100 кА. • Обеспечивают гашение сопровождающих токов в цепи L/PE до 3 кА. • Визуальный контроль рабочего состояния УЗИП проводится с помощью двухцветного светодиода. В исправном состоянии цвет светодиода зеленый, в аварийном состоянии - красный.  • Для удаленного контроля  устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации с максимально коммутируемым током 0,5 A и максимально коммутируемым напряжением 230 В 50 Гц.

Схемы:

cхема электрическая принципиальная HS50-50 RW/1+1

схема электрическая принципиальная HS50-50 RW DS/1+1

схема подключения HS50-50 RW/1+1 для сети с системой заземления типа TN-S

схема подключения HS50-50 RW/1+1 для сети с системой заземления типа TT

схемы подключения HS50-50 RW/1+1 для сетей с системой заземления типа IT

схемы подключения HS50-50 RW/1+1 для сетей постоянного тока с системой заземления типа TN-S

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса I

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H1

импульсные разделелительные дроссели серии PI-L*/15

вспомогательный соединительный модуль PR100

клеммная коробка HAKELBOX-6-S



Технические характеристики:
