• Выпускается на номинальный рабочий ток IL=25 A, номинальное рабочее напряжение Uo= 6, 12, 24, 48, 60, 80, 110, 120, 130, 160, 230 В (AC/DC).
• В конструкции фильтра применяются ферромагнитные сердечники с магнитной проницаемостью μ > 80000.
• Встроенное УЗИП выполнено по четырехступенчатой схеме с использованием варисторов L/N, L/PE, N/PE.

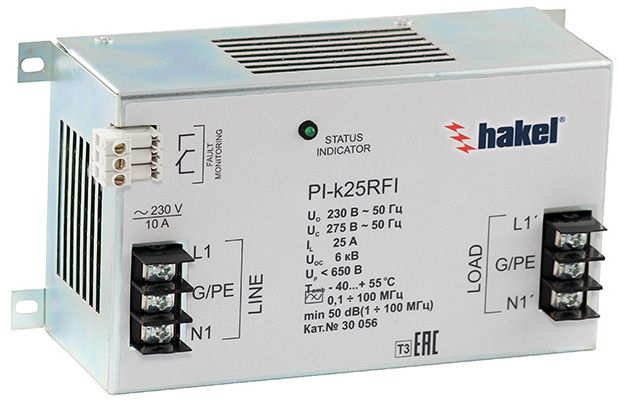

• Визуальный контроль рабочего состояния устройства проводится с помощью индикатора зеленого цвета STATUS INDICATOR. В исправном состоянии индикатор светится. Для удаленного контроля устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации FAULT MONITORING.
• Фильтр выполнен в металлическом корпусе и могут монтироваться с помощью винтов M4 на монтажную панель или с помощью специального кронштейна на DIN-рейку 35 мм.
• При заказе фильтра в комплекте с кронштейном для крепления на DIN-рейку 35 мм, необходимо указывать требуемое положение устройства по отношению к DIN-рейке – вертикальное (V) или горизонтальное (H) (например, при горизонтальном расположении - PI-k25 RFI/DIN/H или при вертикальном расположении - PI-k25 RFI/DIN/V).
• Вентиляционные отверстия в корпусе фильтра во время работы должны быть всегда открыты.
• Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.
Технические характеристики:
