ГИВ 1.4/250М PoE+
|
ГИВ 1.4/250М PoE+
| |
Устройство ГИВ 1.4/250М PoE+ предназначено для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) оборудования локальных вычичлительных сетей (ЛВС) категорий 5е/6 с интерфейсами Ethernet стандартов 100BASE-TX (IEEE 802.3u-1995), 1000BASE-T (IEEE 802.3ab-1999) в пределах 0B - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1).
Устройство поддерживает передачу питания поверх данных (PoE, PoE+) в соответствии с рекомендациями IEEE 802.3af-2003 и 802.3at-2009 со схемами подачи питания А и В.
Предназначено для монтажа в разрыв защищаемой линии. Кабель подключается с помощью врезных клеммников типа LSA-PLUS. Экран кабеля, если есть, подключается к винтовой клемме. Устанавливается вне помещений на стенах, столбах, мачтах, вышках. Основное предназначение - защита уличного оборудования Ethernet (IP видеокамер и т.п.)

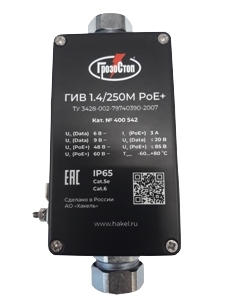

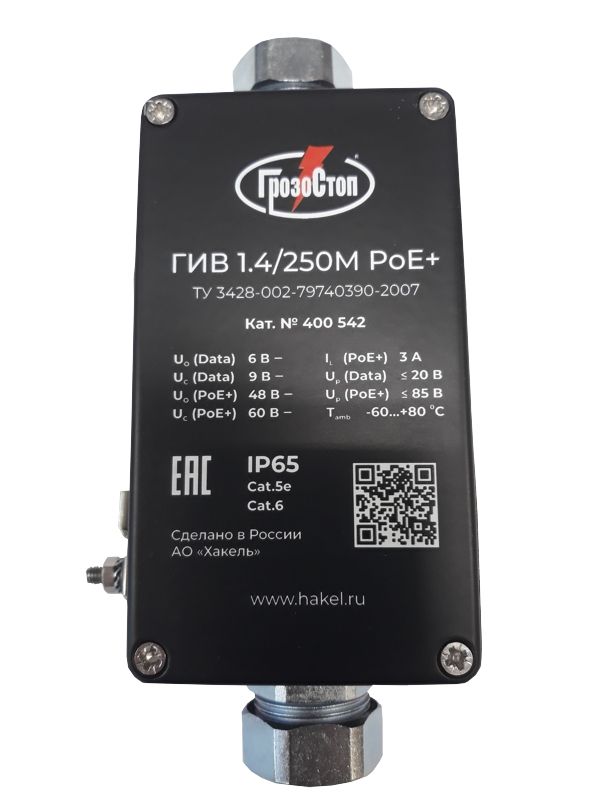

ГИВ 1.4/250M PoE+, ТУ 3428-002-79740390-2007 выполнен в металлическом корпусе, степень защиты IP65. Корпус оборудован гермовводами для подключения металлорукава диаметром 12 мм. Корпус оборудован болтом М4 для подключение проводника защитного заземления.
Защита проводников пар передачи данных и питания между собой выполнена на тиристорах, между проводниками и землёй на газонаполненных разрядниках.
| |
| |

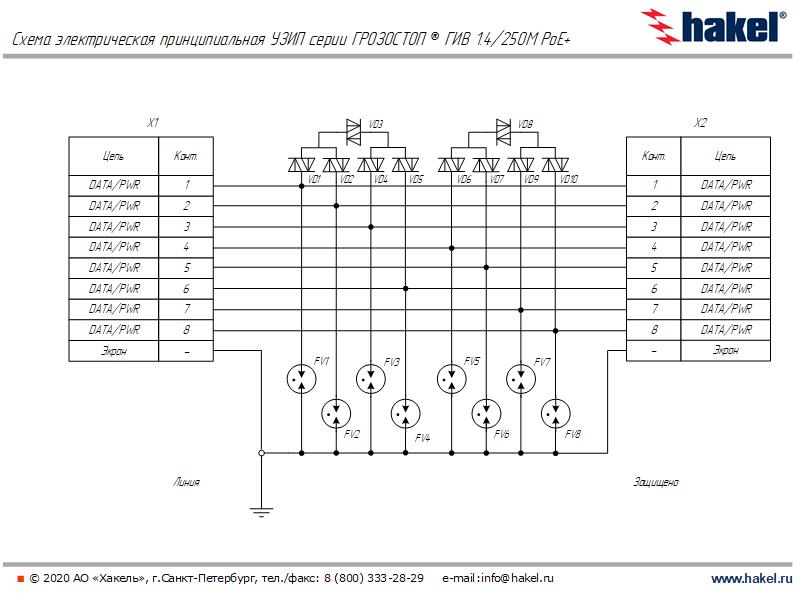

Схемы:
| |
| |
| |
|
 сертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
|
 Технические характеристики
|
Технические характеристики
|
Цепь
|
ГИВ 1.4/250M PoE+ | |
|
|
Цепь данных и питания
| |
Количество защищаемых пар
|
|
4
| |
Номера контактов защищаемых пар разъёма 8Р8С (RJ45)
|
|
1,2; 3,6; 4,5; 7,8
| |
Способ передачи питания
|
|
PoE+ (PoE схема А, В)
| |
Номинальное рабочее напряжение, DC, UО |
Линия - линия
|
6 В - пары данных
48 В - пары PoE
| |
Максимальное длительное рабочее напряжение, DC, UC |
Линия - линия
|
9 В - пары данных
60 В - пары PoE
| |
Номинальный ток, IL |
|
3 А (PoE+)
| |
Род тока
|
|
Постоянный
| |
Устойчивость к переменному току, 50 Гц
|
Линия - РЕ
|
2 А
| |
Суммарный импульсный ток (10/350), ITotal |
Линия + линия - РЕ
|
1 кА
| |
Номинальный разрядный ток (8/20), In |
Линия - линия |
200 А
|
Номинальный разрядный ток (8/20), In |
Линия - РЕ
|
2 кА | |
Суммарный разрядный ток (8/20), ITotal |
Линия + линия - РЕ
|
10 кА
| |
Уровень напряжения защиты, UP |
Линия - линия
|
≤ 15 В (В2 - 1 кВ / 25 А) – пары данных
≤ 75 В (В2 - 1 кВ / 25 А) – пары PoE
| |
Уровень напряжения защиты, UP
|
Линия - РЕ
|
≤ 450 В (С2 - 2кВ / 1 кА) | |
Уровень напряжения защиты
при 1 кВ/мкс, UP |
Линия - линия |
≤ 20 В – пары данных
≤ 85 В – пары PoE
|
Уровень напряжения защиты
при 1 кВ/мкс, UP |
Линия - РЕ
|
≤ 600 В | |
Время срабатывания, tA | Линия - линия |
< 1 нс
| |
Время срабатывания, tA
|
Линия - РЕ
|
< 100 нс | |
Режим повреждения, ГОСТ IEC 61643-21
|
|
Режим 1, режим 2
| |
Полоса частот |
|
250 МГц
| |
Скорость передачи данных |
|
1/10 Гбит/с
| |
Категория согласно стандартам
ISO/IEC 11801:2010
TIA/EIA-568B |
|
Cat.5e; Cat.6
| |
Потери при вводе
|
|
≤ 3 дБ (до 250 МГц)
| |
Перекрёстная наводка на передающем конце
|
|
≤ 35 дБ (до 250 МГц)
| |
Вносимая ёмкость, f = 1 МГц
|
|
< 25 пФ
| |
Вносимая ёмкость, f = 1 МГц
|
|
< 0,5 пФ
| |
Климатическое исполнение, категория
размещения по ГОСТ 15150 |
|
УХЛ1**
| |
Рабочая температура
|
|
-60…+80° C
| |
Монтаж |
|
На плоскость, через отверстия
| |
Степень защиты оболочки, ГОСТ 14254 |
|
IP65
| |
Материал корпуса |
|
Алюминий | |
Категории испытаний по ГОСТ IEC 61643-21 |
|
B2, C2, D1
| |
Масса, не более |
|
360 г
| |
Код по каталогу
|
|
400 542
|
|
|
Серия УЗИП с индексом (LT) сертифицирована в системе добровольной
сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам ПАО «Газпром» и периодически подвергаются
тестированию и инспекционному контролю независимых экспертов.
УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.
|
|
|
Технические характеристики
|
|
ГИВ 1.4/250M PoE+ (LT) | |
Вид климатического исполнения по ГОСТ 15150-69
|
|
УХЛ1**
| |
Рабочая температура |
|
-60...+80°C
| |
Гарантийный срок эксплуатации, год |
|
5 | | Номер по каталогу |
| 400 552 |
| | |
