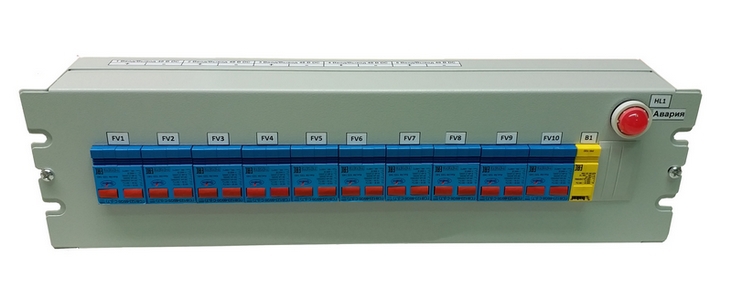

Серия ЩЗИП® с установленными УЗИП защиты
оборудования различного назначения для установки в 19” стойку. Категория
защиты оболочки IP20. Климатическое исполнение и категория размещения –
УХЛ4.
|
|
|
Назначение:
Щиток
защиты от импульсных перенапряжений низковольтный комплектный ЩЗИП® для установки в 19” стойку с
установленными УЗИП электрооборудования распределительных сетей до 1000 В
предназначен для защиты электроустановок переменного/постоянного тока
от воздействия импульсных перенапряжений, вызванных прямыми ударами
молний в систему внешней молниезащиты объекта или наводками от удалённых
ударов молний и коммутационными процессами в сетях электропитания.
Щиток
защиты от импульсных перенапряжений ЩЗИП®-TM предназначен для защиты
оборудования распределённых сетей аппаратуры промышленной автоматизации
(АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных
линий систем управления и измерения, а также для защиты вторичных цепей
питания от импульсных перенапряжений (грозозащита, защита от
электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в
соответствии с ГОСТ Р МЭК 62305-1-2010.
|
|
|
Варианты комплектации ЩЗИП®:
 УЗИП класса испытаний I, I+II, II, III;
помехоподавляющие фильтры с встроенными УЗИП класса III;
автоматические выключатели, предохранители, рубильники или другие коммутирующие аппараты;
автоматическое включение резерва (АВР);
аппараты управления и контроля;
УЗИП систем передачи данных, управления, контроля и измерения;
счётчик импульсов тока электромагнитный СИТЭ-100К-M;
заземляющая шина;
другие устройства по техническому заданию Заказчика.
Каждый ЩЗИП® изготавливается по индивидуальному проекту, учитывающему все особенности объекта. Для заказа щитка необходимо заполнить опросный лист и присылать его в технический отдел АО «Хакель» по e-mail: [email protected] или факсу: +7 (812) 207-47-05 для согласования. |
|
|
|
Дополнительные принадлежности:
|
|
|
|
|
|
|
|
|
сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ ОГН4.RU.1302.В00667 Щитки защиты от импульсных перенапряжений низковольтные комплектные ЩЗИП ТУ 3434-001-79740390-2007
|
сертификат
соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ
ОГН4.RU.1302.В00666 Щитки защиты от импульсных перенапряжений
низковольтные комплектные для оборудования электрохимической защиты
ЩЗИП.ЭХЗ ТУ 3434-001-79740390-2007
|
сертификат соответствия №ЕАЭС RU
C-RU.МЛ02.В.00199/20 Щитков защиты от импульсных перенапряжений низковольтных комплектных типов: ЩЗИП и ЩЗИП.ЭХЗ, ТУ 3434-001-79740390-2007 требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О
безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
|
сертификат соответствия РОСС RU.АД07.H00420
Щитков защиты от импульсных перенапряжений низковольтных комплектных
ЩЗИП требованиям п.1.2.3.6 ТУ 3434-001-79740390-2007 по стойкости к
воздействию землетрясений интенсивностью 9 балов по шкале MSK-64 по
ГОСТ 30546.1-98
|
сертификат
соответствия системы менеджмента качества СТО Газпром 9001-2018
применительно к проектированию, разработке, производству, испытаниям,
продажи УЗИП, ЩЗИП низковольтных комплектных, УЗК, УМК, приборов
контроля сопротивления изоляции; испытаниям электротехнической
продукции, средств связи, передачи данных, видеонаблюдения,
светотехнической продукции и измерениям электрических и магнитных,
механических, тепловых, пространственно-временных величин
ОГН1.RU.31401.К00098
|
