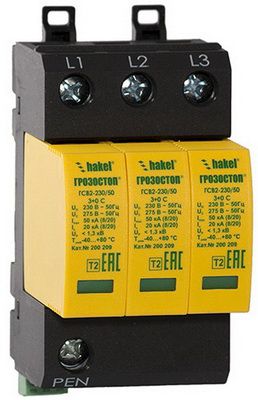

ГСВ2 3+0 С




     ГРОЗОСТОП® ГСВ2-*/** 3 0 (С)

Трехполюсные УЗИП класса испытаний II ограничивающего типа. Применяются для защиты фазных проводников. Состоят из трех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uо = 60, 120, 230, 280, 320, 400 В. Imax(8/20) = 40, 50 кА.

    Устройства серии ГРОЗОСТОП® ГСВ2-*/** 3+0 С соответствуют  УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11.  Устанавливаются в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.
    УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.

ГРОЗОСТОП® ГСВ2-*/** 3+0 С, ТУ 3428-002-79740390-2007 – серия трехполюсных УЗИП класса испытаний II на основе оксидно-цинковых варисторов.

• Предназначены для защиты фазных проводников в цепях  L/PEN .
• Состоят из трех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока Imax (8/20) = 40, 50 кА.
• Выпускаются на номинальное рабочее напряжение (фазное) Uо= 60, 120, 230, 280, 320, 400 В.
• Применяются в сетях с системами заземления типа TN-С.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля ГРОЗОСТОП® ГСВ2-*/** 3+0 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Структура наименования ГРОЗОСТОП®  ГСВ2-*/** 3+0 С:

ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель"  УЗИП;
ГСВ - серия устройств  для защиты оборудования распределительных сетей до 1000 В ограничивающего типа;
2 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
* -  номинальное рабочее напряжение, UO;
** -  максимальный разрядный ток, Imax(8/20);
3+0 -количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния.

Пример: ГРОЗОСТОП® ГСВ2-230/50 3+0 С  - УЗИП производства АО "Хакель" для защиты  оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний II в соответствии с ГОСТ IEC 61643-11, UO=230 В АС, Imax(8/20)=50 кА, три полюса, схема включения для защиты от синфазных (продольных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

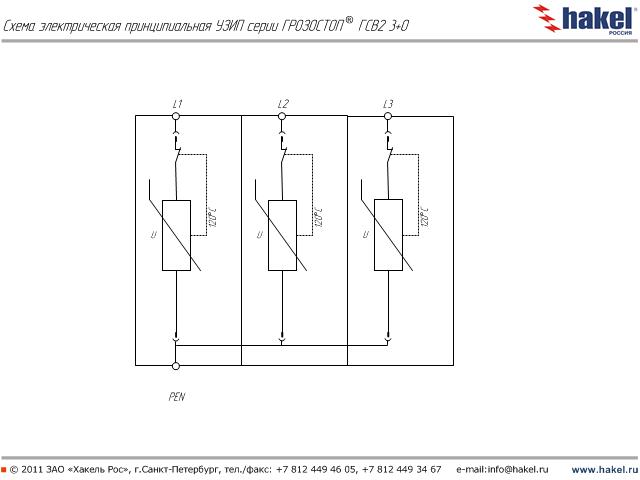

Схемы:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

Теория и особенности применения:
Для эксплуатации изделий в макроклиматических районах с умеренным и холодным климатом (УХЛ) и условиями эксплуатации (2.1) с расширенным диапазоном температур от минус 60°С до плюс 80°С разработана линейка УЗИП с индексом (LT). Выполнение данных требований обеспечивается подбором необходимых комплектующих изделий, проведением дополнительных технологических операций в процессе производства с последующими проверками. Проводимые мероприятия позволяют повысить надежность УЗИП с индексом (LT), применять их в расширенном диапазоне рабочих температур и распространять на них увеличенный гарантийный срок эксплуатации 3 года.



Дополнительные принадлежности:


 Технические характеристики:
