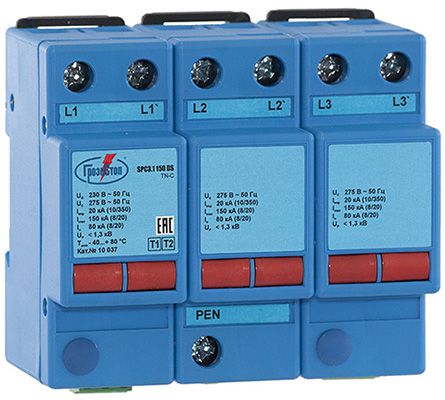

SPC3.1 DS
|
| |
| |
Трехполюсные трехфазные УЗИП класса испытаний I+II ограничивающего типа для сетей с системой заземления типа TN-С. UO = 230/400 В. Iimp(L/PEN) (10/350) = 12, 20 кА. | |
| |
УЗИП серии SPC3.1 DS по способности выдерживать токовые нагрузки соответствует УЗИП класса I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса II. Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.
SPC3.1 DS, ТУ 3428-002-79740390-2007 – серия УЗИП класса I+II на основе оксидно-цинковых варисторов.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
• Предназначены для защиты фазного провода L/N, L/PEN, L/PE при воздушном или кабельном вводе.
• Способны отводить импульсы тока Iimp (L/PEN)(10/350)= 12, 20 кА, Imax (L/PEN)(8/20)= 90, 150 кА.
• Обеспечивают уровень напряжения защиты при Iimp Up < 1300 В.
• Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут.
• Применяются в сетях с системой заземления типа TN-C.
• SPC3.1 DS cнабжены контактами дистанционной сигнализации.

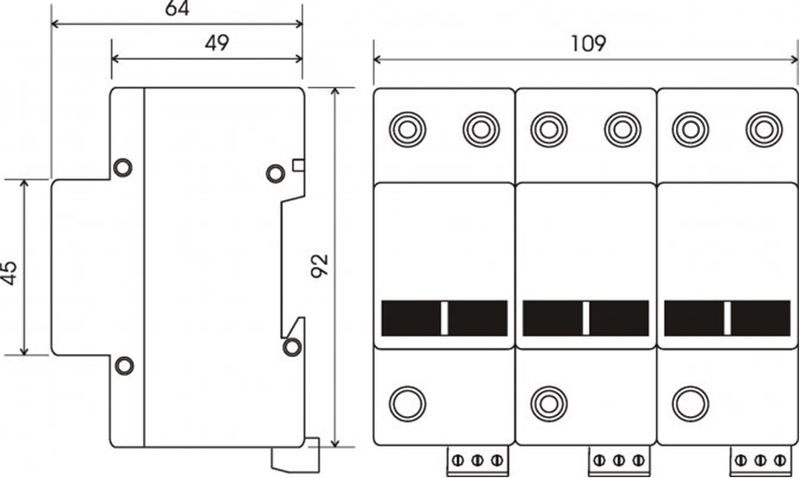

УЗИП серии SPC3.1 выпускаются в корпусах Mod.1. Особенностью корпуса Mod.1 является наличие двойных клемм для подключения фазных проводников (L – L’), что позволяет применять схему подключения типа «V»- соединение и использовать провода большего сечения. | |
|
| |
| |
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
|
сертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
| |
Теория и особенности применения: | |
| |
|
|
|
|
Дополнительные принадлежности: | |
| |
| |
| |
|
 Технические характеристики:
|
Технические характеристики |
|
| |
|
|
SPC3.1 150 | |
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11
|
I+II |
I+II | |
Вид защиты |
|
| |
Номинальное напряжение системы, UO |
|
| |
Макс. длительное рабочее напряжение, UC |
|
| |
Импульсный ток, Iimp(10/350) |
|
| |
Коммутируемый заряд, Q |
|
10 A×с | |
Удельная энергия W/R, L/PE |
|
| |
Временное перенапряжение, UT |
|
| |
Уровень напряжения защиты при Iimp, Up |
|
| |
Максимальный разрядный ток, Imax(8/20) |
|
150 кА
|
Номинальный разрядный ток, In(8/20) |
|
80 кА | |
Номинал защитного предохранителя |
|
|
Номинал защитного предохранителя при "V" - соединении |
|
| |
Номинальный ток короткого замыкания |
|
80 кА | |
Рабочая температура, υ |
-40...+80 °C |
-40...+80 °C | |
Время срабатывания, tA |
< 25 нс |
< 25 нс | |
Степень защиты в соответствии с ГОСТ 14254 |
IP20 |
IP20 | |
Монтаж |
DIN-рейка 35 мм | DIN-рейка 35 мм | |
Cечение присоединяемых проводников |
|
| |
- жесткий одножильный |
|
35 мм2 | |
- гибкий множильный |
25 мм2 |
25 мм2 | |
Материал корпуса |
Polyamide PA6 |
Polyamide PA6 | |
Цвет корпуса |
|
| |
Cрок эксплуатации | не менее 10 лет
| не менее 10 лет | |
Контакты дистанционной сигнализации для моделей с DS |
|
| |
- электрическая прочность |
3,75 кВэфф | 3,75 кВэфф | |
- сопротивление изоляции |
|
| |
- макс. коммутируемый ток |
~ 0,5 A | ~ 0,5 A | |
- макс. коммутируемое напряжение | ~ 250 В
|
~ 250 В | |
Масса |
788 г |
788 г | |
Номер по каталогу |
10 035 |
10 037 | |
|
10 135 |
10 137 |
|
|
Серия УЗИП с индексом (LT) сертифицирована в системе добровольной
сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам ПАО «Газпром» и периодически подвергаются
тестированию и инспекционному контролю независимых экспертов.
УЗИП с
индексом (LT) предназначены для эксплуатации в микроклиматических
районах с диапазоном температур от -60°С до +80°С и на них
распространяется увеличенный гарантийный срок эксплуатации до 5 лет.
|
|
|
Технические характеристики |
|
| |
|
|
SPC3.1 150 (LT)
| |
Рабочая температура |
|
| |
Гарантийный срок эксплуатации, год | 5 |
5 | |
Номер по каталогу |
10 035 |
10 037 | |
|
10 135 |
10 137 |
| | |
|
|
