УЗИП серий DTB, DTNVB

DTB 485-L, DTB 2/485-L

УЗИП в корпусе для настенного крепления. Количество защищаемых пар проводников 1-2. Uo= 6 В. IL=100 мА. Imax(8/20)=20 кА. В УЗИП применяются TVS-диоды с Рppm=600 Вт. Скорость передачи данных 10 Мбит/с.

УЗИП серии DTB 485-L, ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного интерфейса RS485 от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с МЭК 62305.   УЗИП серии DTB 485-L, ТУ 3428-002-79740390-2007 размещены в корпусе для настенного крепления.  - Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=600 Вт. - Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм. - Выпускаются на номинальное рабочее напряжение Uo= 6 В, номинальный ток IL=100 мА. - Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА. - Скорость передачи данных 10 Мбит/с.

Структура наименования DTB */485-L: DTB - серия устройств  для защиты оборудования слаботочных цепей,  размещены в корпусе для настенного крепления; * - количество защищаемых пар проводников, 1 или 2. 485 - устройство для защиты оборудования от заноса высокого потенциала со стороны линий RS 485 с номинальным рабочим напряжением Uо= 6 В, номинальным током IL=100 мА, скоростью передачи данных 10 Мбит/с.  L -  первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА.   Пример: DTB 2/485-L - устройство для защиты оборудования слаботочных цепей,  размещено в корпусе для настеного крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -2, номинальное рабочее напряжение Uo= 6 В, номинальный ток IL=100 мА, скорость передачи данных 10 Мбит/с. Применяются для защиты оборудования от заноса высокого потенциала со стороны 2-х линий RS 485.

Схемы:

схема электрическая принципиальная DTB 485-L

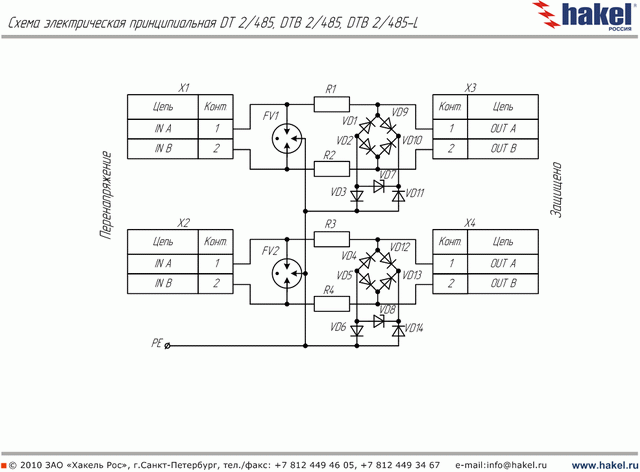

схема электрическая принципиальная DTB 2/485-L

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

Защита оборудования от перенапряжений со стороны портов RS-485

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

Технические характеристики:
