Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения

УЗИП серий DTR, DTNVR

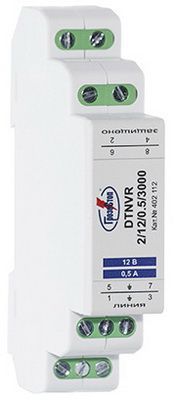

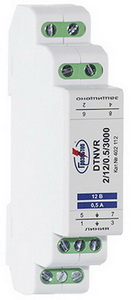

DTNVR */**/1.5/3000

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. UO=  6, 12, 24, 30, 48, 60, 80, 110, 115 В DC. IL= 1.5 А. In (8/20)= 20 кА. В УЗИП применяются TVS-диоды с Рppm= 3000 Вт. Скорость передачи данных до 1 Мбит/с.

УЗИП серии DTNVR */**/1.5/3000, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.       УЗИП серии DTNVR */**/1.5/3000, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20)= 20 кА, вторая на TVS-диодах с Рppm= 3000 Вт. - Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 4.0 мм². - Выпускаются на номинальное рабочее напряжение UO= 6, 12, 24, 30, 48, 60, 80, 110, 115 В DC, номинальный ток IL= 1.5 А. - Способны пропускать номинальный разрядный ток In (8/20)= 20 кА. - Скорость передачи данных до 1 Мбит/с.

Структура наименования DTNVR */**/1.5/3000: DTNVR 1.5 - устройство  для защиты оборудования слаботочных цепей с  номинальным током IL= 1.5 А,  размещено в корпусе для крепления на DIN-рейку 35 мм; * - количество защищаемых пар проводников - 1, 2; ** - номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 80, 110, 115 В DC; 1.5 - номинальный рабочий ток IL= 1.5 А; 3000 - вторая ступень защиты выполнена  на TVS-диодах с Рppm= 3000 Вт.   Пример: DTNVR 2/6/0.5/3000 - устройство для защиты оборудования слаботочных цепей с  номинальным током IL= 1.5 А, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, номинальное рабочее напряжение Uo= 6 В DC,  первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20)= 20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm= 3000 Вт, устройство сделано в России.

Схемы:

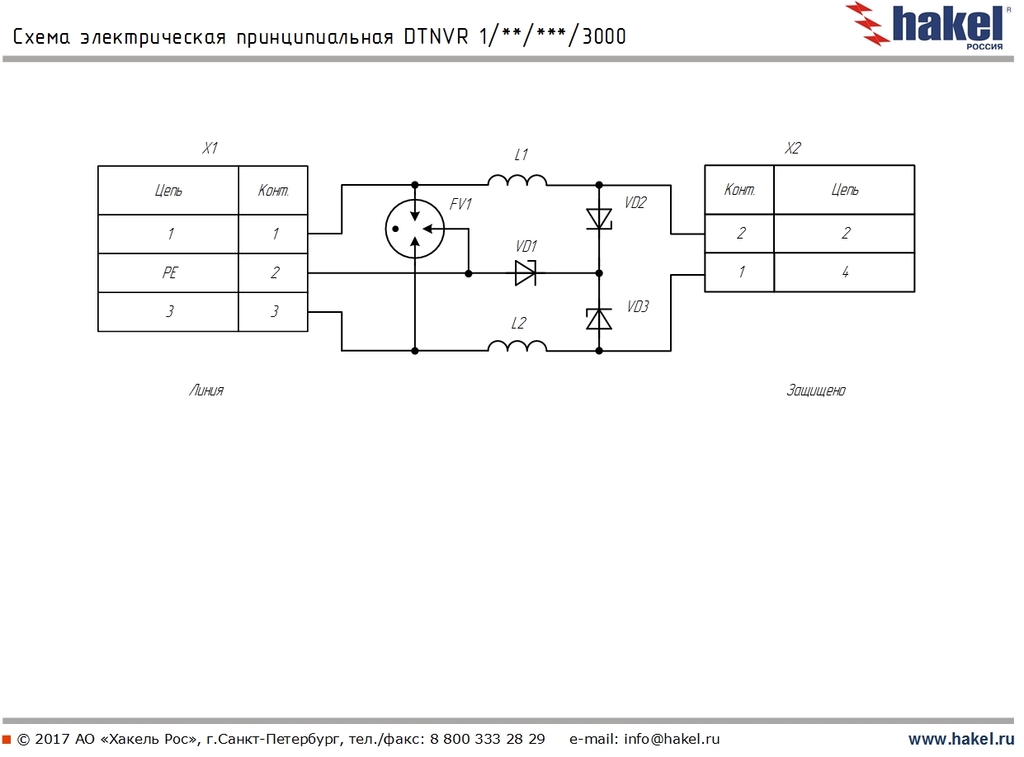

схема электрическая принципиальная DTNVR 1/**/***/3000

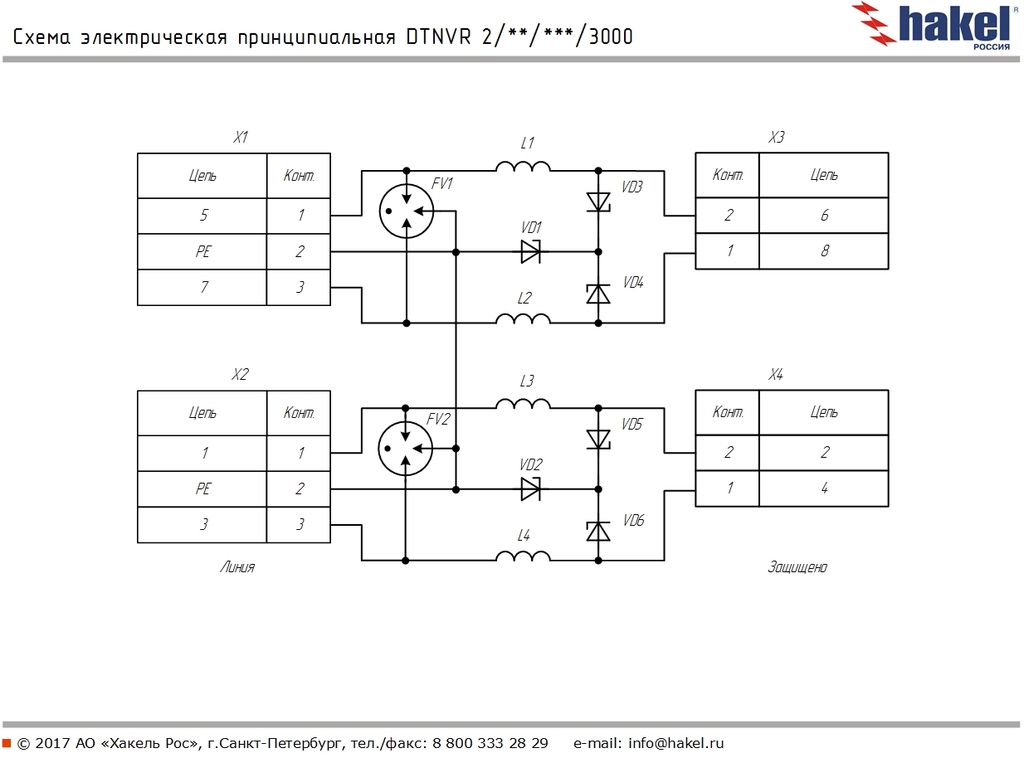

схема электрическая принципиальная DTNVR 2/**/***/3000

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT)) сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

DTNVR */6/1.5/1500 - защита линий интерфейсов CANopen, DeviceNet, Interbus-S

DTNVR */6/1.5/3000, DTNVR */24/1.5/3000 - защита линий интерфейса PROFIBUS

DTNVR */30/1.5/3000 - защита линий интерфейса FOUNDATION Fieldbus

DTNVR */48/1.5/1500 - защита линий интерфейса M-Bus

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

клеммная коробка HAKELBOX-6-S

Технические характеристики:



УЗИП на номинальное рабочее напряжение Uo= 6, 12, 24, 30 В DC

Технические характеристики Количество защищаемых пар	1	DTNVR 1/6/1.5/3000	DTNVR 1/12/1.5/3000	DTNVR 1/24/1.5/3000	DTNVR 1/30/1.5/3000
	2	DTNVR 2/6/1.5/3000	DTNVR 2/12/1.5/3000	DTNVR 2/24/1.5/3000	DTNVR 2/30/1.5/3000
Номинальное рабочее напряжение, DC/AC	UO	6 В/ 4 B	12 В/ 8 B	24 В/ 16 B	30 В/ 20 B
Макс. длительное рабочее напряжение, DC/AC	UC	7 В/ 5 B	14 В/ 10 B	28 В/ 20 B	33 В/ 23 B
Номинальный ток	IL	1.5 А	1.5 А	1.5 А	1.5 А
D1 Импульсный ток (10/350)	Iimp	2.5 кА	2.5 кА	2.5 кА	2.5 кА
С2 Номинальный разрядный ток (8/20)	In	20 кА	20 кА	20 кА	20 кА
Уровень напряжения защиты при I= 1 кА (8/20), (линия-линия)	Up	< 18 В	< 28 В	< 43 В	< 49 В
C3 Уровень напряжения защиты при 1 кВ/мкс, (линия-линия)	Up	< 10 В	< 19 В	< 34 В	< 44 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами	Рppm	3000 Вт	3000 Вт	3000 Вт	3000 Вт
Время срабатывания	tA	< 1 нс	< 1 нс	< 1 нс	< 1 нс
Скорость передачи данных, не более		1 Мбит/с	1 Мбит/с	1 Мбит/с	1 Мбит/с
Вносимая индуктивность	L	4.7 мкГн	4.7 мкГн	4.7 мкГн	4.7 мкГн
Вносимая емкость	С	1.5 нФ	1.5 нФ	1.5 нФ	1.5 нФ
Вид климатического исполнения по ГОСТ 15150-69		У2.1**	У2.1**	У2.1**	У2.1**
Рабочая температура		-40...+80 °C	-40... +80 °C	-40... +80 °C	-40...+80 °C
Степень защиты в соответствии с ГОСТ 14254		IP20	IP20	IP20	IP20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ IEC 61643-21 - 2014		C2, C3, D1	C2, C3, D1	C2, C3, D1	C2, C3, D1
Номер по каталогу		402 301	402 303	402 305	402 307
		402 302	402 304	402 306	402 308



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.

Технические характеристики Количество защищаемых пар	1	DTNVR 1/6/1,5/3000 (LT)	DTNVR 1/12/1,5/3000 (LT)	DTNVR 1/24/1,5/3000 (LT)	DTNVR 1/30/1,5/3000 (LT)
	2	DTNVR 2/6/1,5/3000 (LT)	DTNVR 2/12/1,5/3000 (LT)	DTNVR 2/24/1,5/3000 (LT)	DTNVR 2/30/1,5/3000 (LT)
Рабочая температура		-60...+80 °C	-60...+80 °C	-60...+80 °C	-60...+80 °C
Гарантийный срок эксплуатации, год		5	5	5	5
Номер по каталогу		402 321	402 323	402 325	402 327
		402 322	402 324	402 326	402 328





УЗИП на номинальное рабочее напряжение Uo= 48, 60, 80, 110 В DC

Технические характеристики Количество защищаемых пар	1	DTNVR 1/48/1.5/3000	DTNVR 1/60/1.5/3000	DTNVR 1/80/1.5/3000	DTNVR 1/110/1.5/3000
	2	DTNVR 2/48/1.5/3000	DTNVR 2/60/1.5/3000	DTNVR 2/80/1.5/3000	DTNVR 2/110/1.5/3000
Номинальное рабочее напряжение, DC/AC	UO	48 В/ 34 B	60 В/ 42 B	80 В/ 57 B	110 В/ 78 B
Макс. длительное рабочее напряжение, DC/AC	UC	57 В/ 37 B	72 В/ 52 B	96 В/ 68 B	132 В/ 94 B
Номинальный ток	IL	1.5 А	1.5 А	1.5 А	1.5 А
D1 Импульсный ток (10/350)	Iimp	2.5 кА	2.5 кА	2.5 кА	2.5 кА
C2 Номинальный разрядный ток (8/20)	In	20 кА	20 кА	20 кА	20 кА
Уровень напряжения защиты при I = 1 кА (8/20), (линия-линия)	Up	< 86 В	< 100 В	< 158 В	< 186 В
C3 Уровень напряжения защиты при 1 кВ/мкс, (линия-линия)	Up	< 67 В	< 84 В	< 108 В	< 158 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами	Рppm	3000 Вт	3000 Вт	3000 Вт	3000 Вт
Время срабатывания	tA	< 1 нс	< 1 нс	< 1 нс	< 1 нс
Скорость передачи данных, не более		1 Мбит/с	1 Мбит/с	1 Мбит/с	1 Мбит/с
Вносимая индуктивность	L	4.7 мкГн	4.7 мкГн	4.7 мкГн	4.7 мкГн
Вносимая емкость	С	1.5 нФ	1.5 нФ	1.5 нФ	1.5 нФ
Вид климатического исполнения по ГОСТ 15150-69		У2.1**	У2.1**	У2.1**	У2.1**
Рабочая температура		-40...+80 °C	-40... +80 °C	-40... +80 °C	-40... +80 °C
Степень защиты в соответствии с ГОСТ 14254		IP20	IP20	IP20	IP20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ IEC 61643-21 - 2014		C2, C3, D1	C2, C3, D1	C2, C3, D1	C2, C3, D1
Номер по каталогу		402 309	402 311	402 313	402 315
		402 310	402 312	402 314	402 316



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.

Технические характеристики Количество защищаемых пар	1	DTNVR 1/48/1,5/3000 (LT)	DTNVR 1/60/1,5/3000 (LT)	DTNVR 1/80/1,5/3000 (LT)	DTNVR 1/110/1,5/3000 (LT)
	2	DTNVR 2/48/1,5/3000 (LT)	DTNVR 2/60/1,5/3000 (LT)	DTNVR 2/80/1,5/3000 (LT)	DTNVR 2/110/1,5/3000 (LT)
Рабочая температура		-60...+80 °C	-60...+80 °C	-60...+80 °C	-60...+80 °C
Гарантийный срок эксплуатации, год		5	5	5	5
Номер по каталогу		402 329	402 331	402 333	402 335
		402 330	402 332	402 334	402 336





УЗИП на номинальное рабочее напряжение Uo= 115 В DC

Технические характеристики Количество защищаемых пар	1	DTNVR 1/115/1.5/3000
	2	DTNVR 2/115/1.5/3000
Номинальное рабочее напряжение, DC/AC	UO	115 В/ 80 B
Макс. длительное рабочее напряжение, DC/AC	UC	138 В/ 96 B
Номинальный ток	IL	1.5 А
D1 Импульсный ток (10/350)	Iimp	2.5 кА
C2 Номинальный разрядный ток (8/20)	In	20 кА
Уровень напряжения защиты при I = 1 кА (8/20), (линия-линия)	Up	< 191 В
C3 Уровень напряжения защиты при 1 кВ/мкс, (линия-линия)	Up	< 161 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами	Рppm	3000 Вт
Время срабатывания	tA	< 1 нс
Скорость передачи данных, не более		1 Мбит/с
Вносимая индуктивность	L	4.7 мкГн
Паразитная емкость	С	1.5 нФ
Рабочая температура		-40...+80 °C
Степень защиты в соответствии с ГОСТ 14254		IP20
Монтаж		DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-4.0 мм²
Материал корпуса		Polyamide PA6
Цвет корпуса		серый
Категория в соответствии с ГОСТ IEC 61643-21 - 2014		C2, C3, D1
Номер по каталогу		402 317
		402 318



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.

Технические характеристики Количество защищаемых пар	1	DTNVR 1/115/1,5/3000 (LT)
	2	DTNVR 2/115/1,5/3000 (LT)
Рабочая температура		-60...+80 °C
Гарантийный срок эксплуатации, год		5
Номер по каталогу		402 337
		402 338
