Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения

УЗИП серий DT, DTNV, ГИП

DT */485

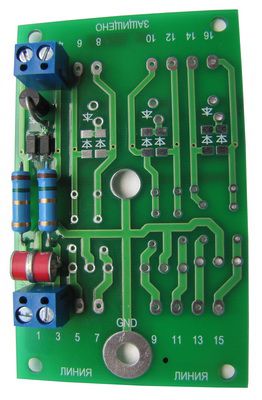

УЗИП в виде печатной платы. Количество защищаемых пар проводников 1-4. UO= 6 В DC. IL=100 мА. In (8/20)=20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных до 10 Мбит/с. Предназначены для защиты линий последовательного интерфейса RS-485.

УЗИП серий DT */485, ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного интерфейса RS-485 со скоростью передачи данных до 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.   УЗИП серии DT */485, ТУ 3428-002-79740390-2007 выполнены в виде печатной платы для установки в защищаемое оборудование. - Первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт. - Количество защищаемых пар проводников 1-4, подключение с помощью винтовых клемм. - Выпускаются на номинальное рабочее напряжение UO= 6 В DC, номинальный ток IL=100 мА. - Способны пропускать номинальный разрядный ток In (8/20)=20 кА. - Скорость передачи данных до 10 Мбит/с.

Структура наименования DT */485: DT - устройство  для защиты оборудования слаботочных цепей с  номинальным током IL=100 мА,  выполнены в виде печатной платы для установки в защищаемое оборудование; * - количество защищаемых пар проводников - 1, 2, 3, 4 485 - устройство для защиты оборудования от заноса высокого потенциала со стороны RS-485 с номинальным рабочим напряжением UO= 6 В DC, номинальным током IL=100 мА, скоростью передачи данных до 10 Мбит/с.    Пример: DT 2/485 - УЗИП производства ЗАО "Хакель" для защиты оборудования слаботочных цепей,  выполнено в виде печатной платы для установки в защищаемое оборудование, количество пар защищаемых проводников - 2, номинальное рабочее напряжение UO= 6 В DC, номинальный ток IL=100 мА, скорость передачи данных до 10 Мбит/с, первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20)=20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт. Применяются для защиты оборудования от заноса высокого потенциала со стороны линий RS-485.

Схемы:

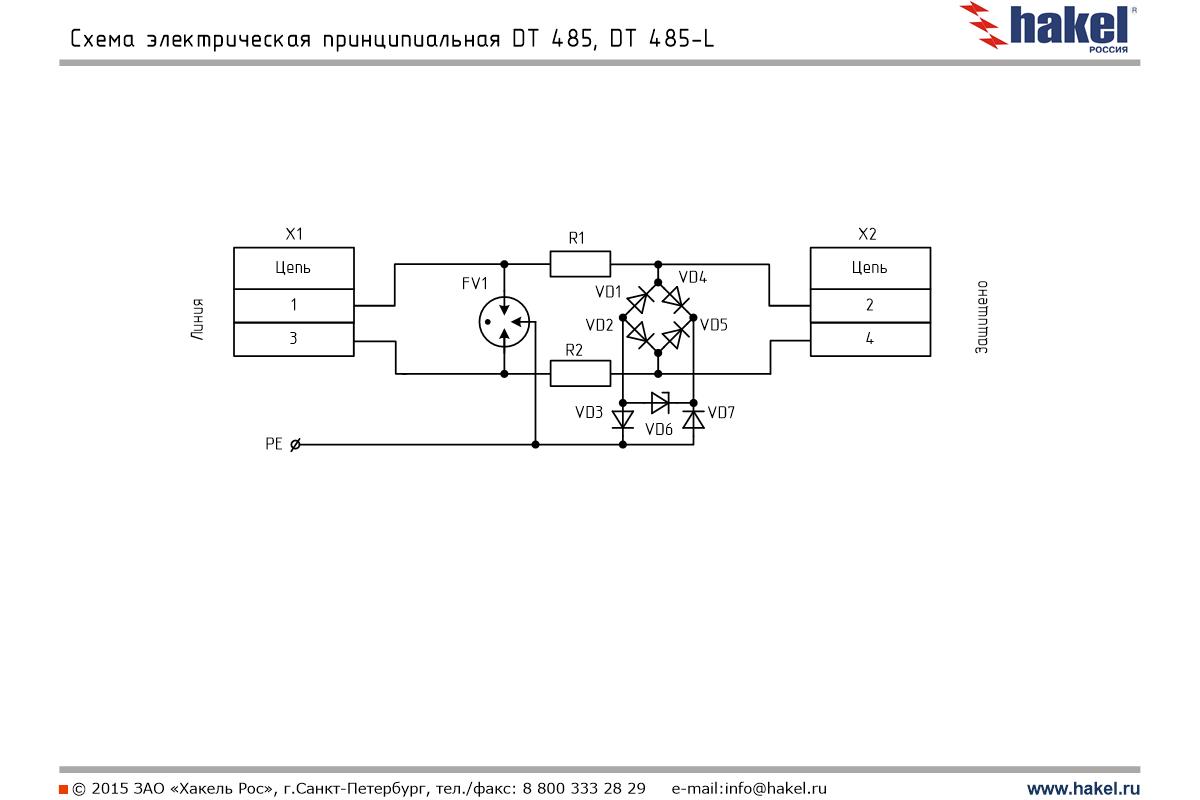

схема электрическая принципиальная DT 1/485

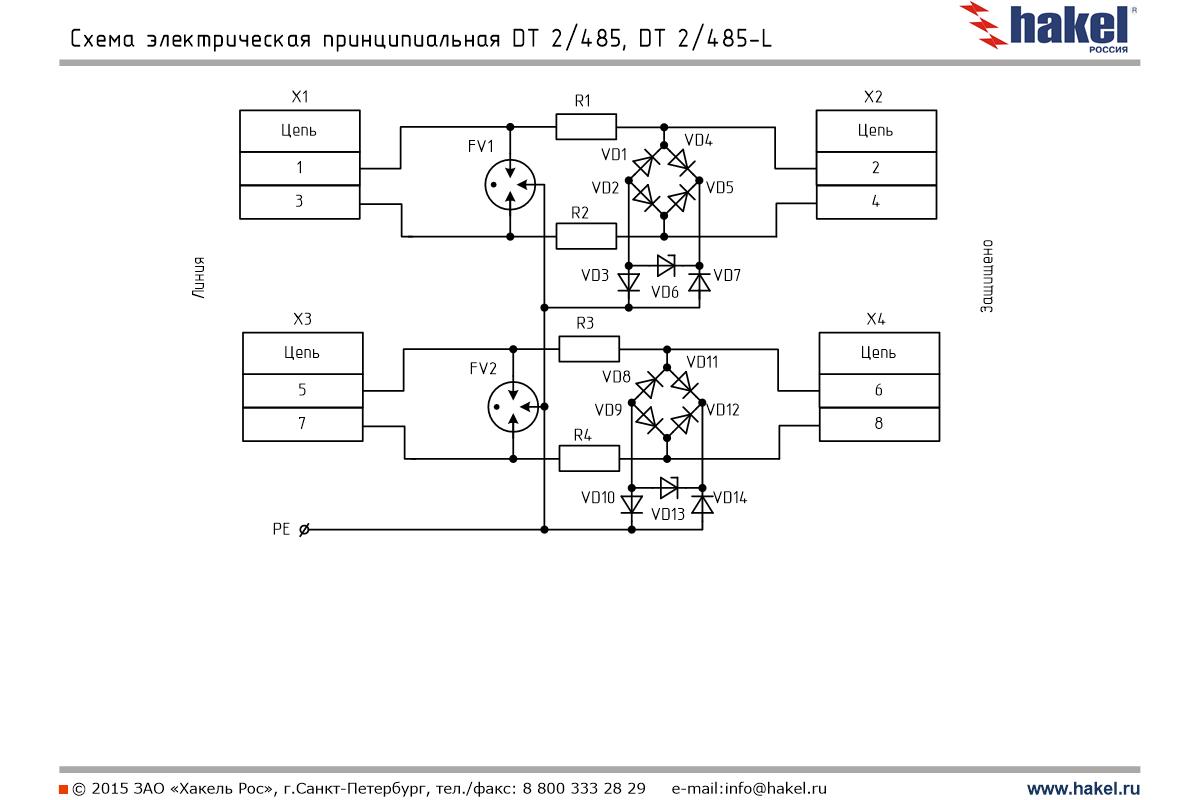

схема электрическая принципиальная DT 2/485

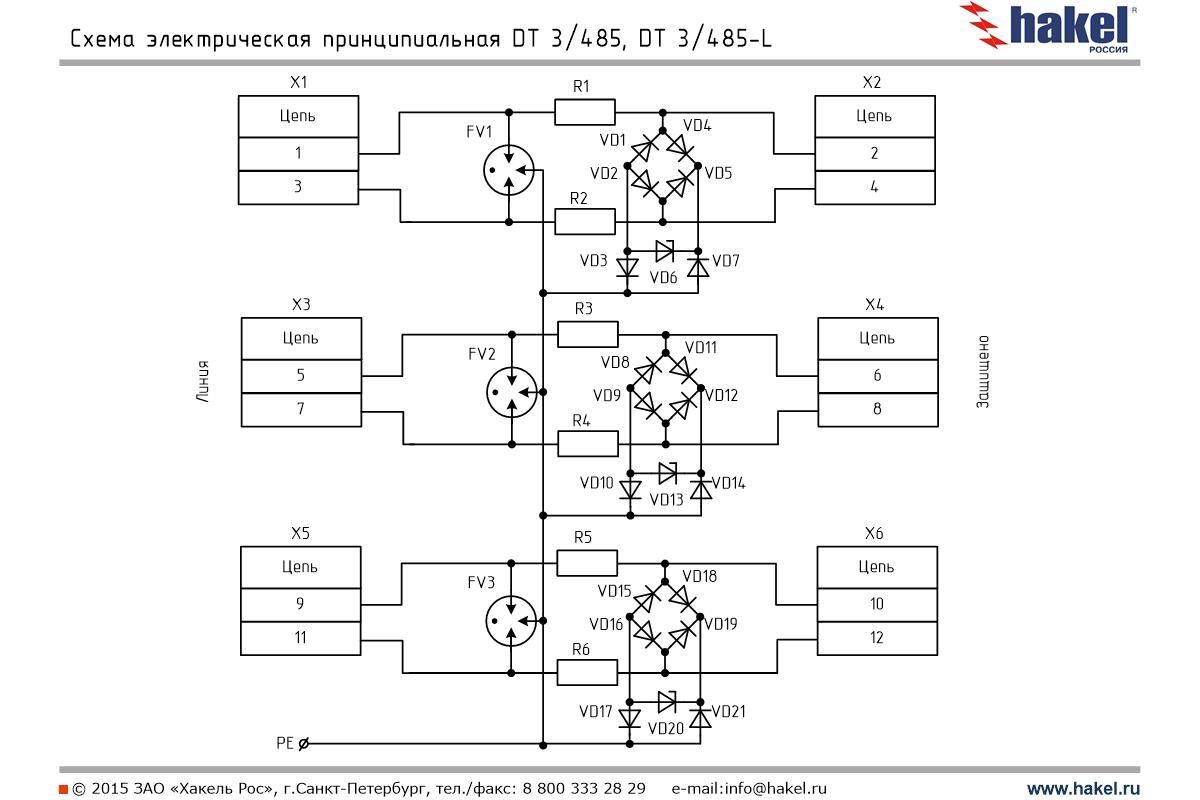

схема электрическая принципиальная DT 3/485

схема электрическая принципиальная DT 4/485

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

DT */485 - защита линий интерфейса RS-485 со скоростью передачи данных 10 Мбит/с.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

Технические характеристики:
