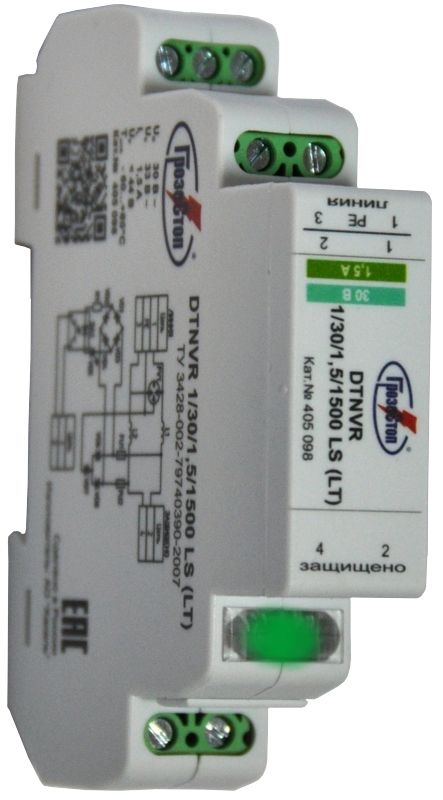

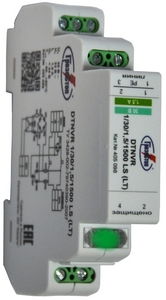

DTNVR 1/*/1,5/1500 LS





DTNVR 1/*/1,5/1500 LS, ТУ 3428-002-79740390-2007 - УЗИП для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозовых, электростатических разрядов и др.)

  • Применяется в распределенных сетях в пределах 0B - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1).
  • Первая ступень защиты выполнена на газонаполненных разрядниках. Вторая ступень реализована на TVS-диодах и плавких вставках.  При выходе из строя TVS-диодов в режим короткого замыкания плавкие вставки отключают вторую ступень от защищаемой линии. При этом сохраняется способность УЗИП пропускать полезный сигнал.

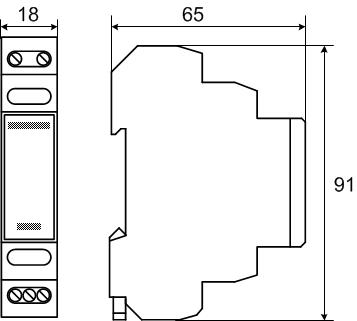

  • Размещены в пластиковых корпусах с креплением на рейку DIN 35 мм.
  • Устройство оборудовано местной светодиодной и дистанционной сигнализацией (“сухой” беспотенциальный контакт), информирующей об исправном состоянии дросселей и TVS-диодов. У исправного УЗИП, находящегося под напряжением защищаемой линии, на лицевой части светится зелёный светодиод, контакты дистанционной сигнализации замкнуты. При неисправном состоянии устройства или отсутствии напряжения в линии светодиод не светится, контакты дистанционной сигнализации разомкнуты.
  • Выпускаются на номинальное рабочее напряжение UO = 12, 30 и 110 В, номинальный ток IL = 1,5 А.
Структура наименования DTNVR 1/**/1.5/1500 LS:
DTNVR 1.5 - устройство для защиты оборудования слаботочных цепей с номинальным током IL = 1.5 А, размещено в корпусе для крепления на DIN-рейку 35 мм;
1 - количество защищаемых пар проводников;
* - номинальное рабочее напряжение Uo = 12, 30, 110 В;
1.5 - номинальный рабочий ток IL= 1.5 А;
1500 - вторая ступень защиты выполнена  на TVS-диодах с Рppm = 1500 Вт;
LS - светодиодная сигнализация


Пример: DTNVR 1/30/1.5/1500 LS - устройство для защиты оборудования слаботочных цепей со светодиодной сигнализацией, с  номинальным током IL= 1.5 А, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 1, номинальное рабочее напряжение UO = 6 В DC, первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20)= 20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm = 1500 Вт, устройство сделано в России.

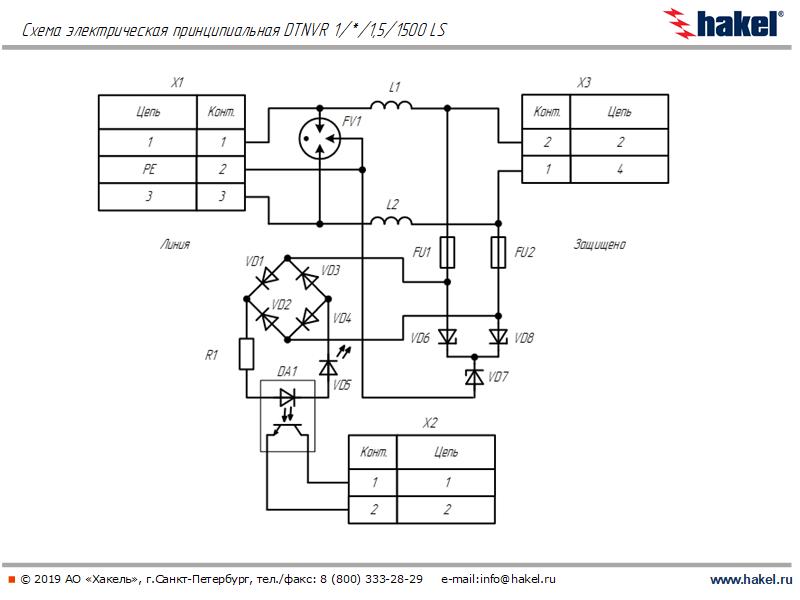

Схемы:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

Теория и особенности применения:

Дополнительные принадлежности:


 Технические характеристики
