Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

УЗИП класса I+II+III

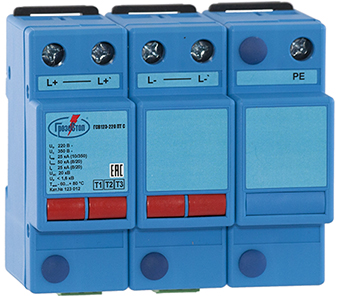

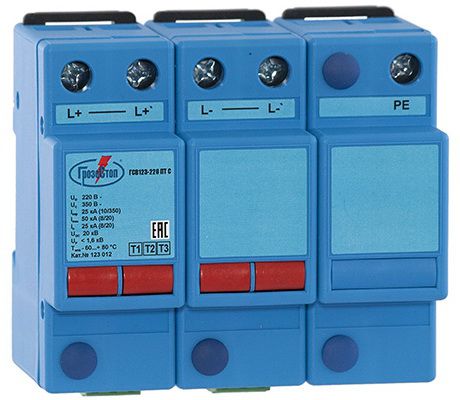

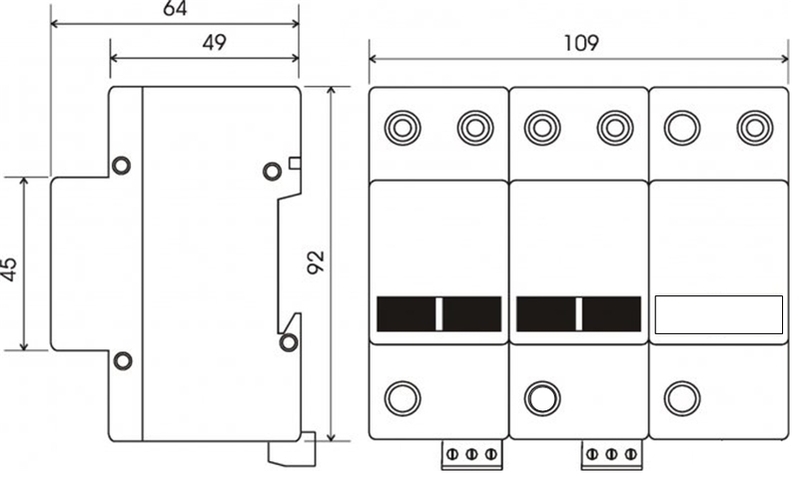

ГСК123-220 ПТ С



Трехполюсные УЗИП класса испытаний I,II,III комбинированного типа для сетей постоянного тока. Uo = 220 В DC. Iimp(10/350)= 25 кА.
Устройства серии ГРОЗОСТОП® ГСК123-220 ПТ С по способности выдерживать токовые нагрузки соответствуют УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах постоянного тока при воздушном или кабельном вводе электропитания.      ГРОЗОСТОП® ГСК123-220 ПТ С, ТУ 3428-002-79740390-2007 – серия трехполюсных УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника. • УЗИП разработаны специально для сетей постоянного тока. • Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты. • Не требуют установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования не более 5 м по кабелю.  • Способны отводить импульсы тока Iimp (10/350)= 25 кА. • Обеспечивают уровень напряжения защиты при Uoc Up <1300 В. • Работают в температурном диапазоне -40...+80°C. • Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут. • Для удаленного контроля ГСК123-220 ПТ С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.
Структура наименования ГРОЗОСТОП®  ГСК123-220 ПТ С :   ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель"  УЗИП; ГСК - серия устройств  для защиты оборудования распределительных сетей до 1000 В переменного тока или 1500 В постоянного тока комбинированного типа; 123 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11; 220 -  номинальное напряжение системы, Uо DC; ПТ - разработаны специально для сетей постоянного тока C - наличие дистанционной сигнализации рабочего состояния.
Схемы:
схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСК 123-220 ПТ С
схема подключения УЗИП серии ГРОЗОСТОП ® ГСК 123-220 ПТ С к сети постоянного тока с системой заземления типа TN-S система а

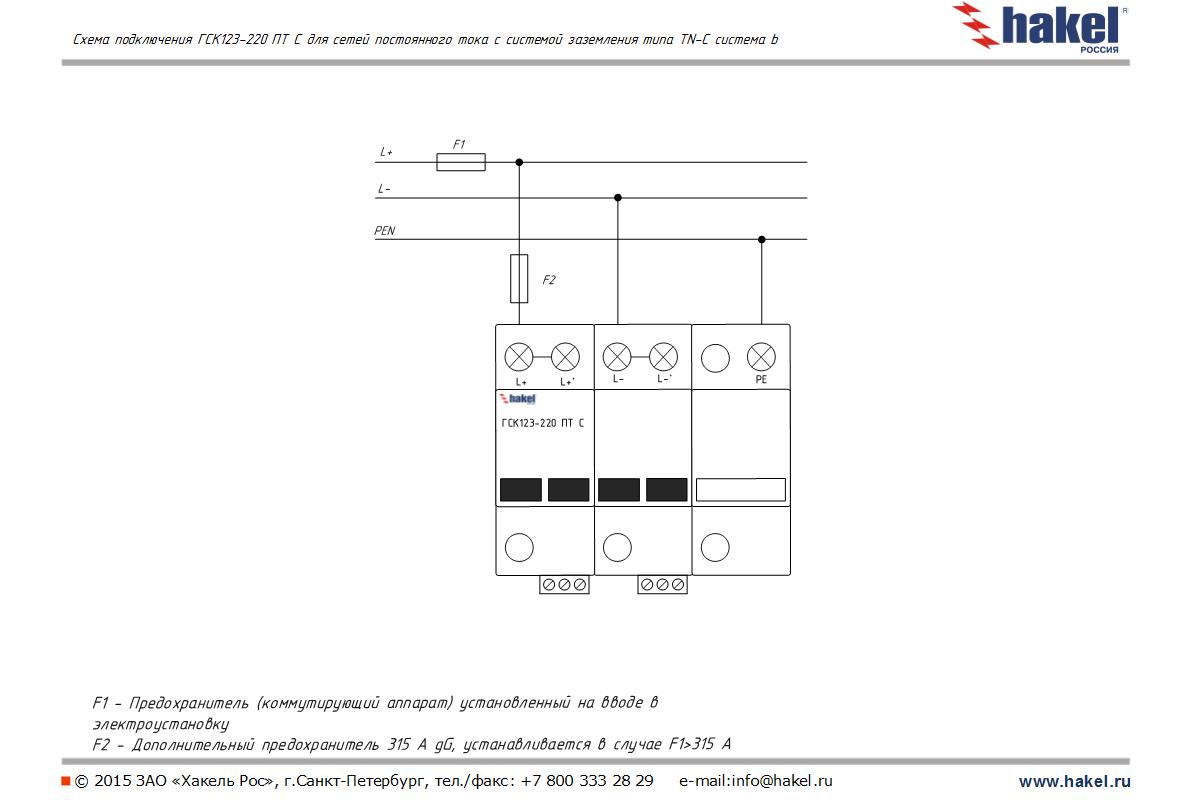

схема подключения УЗИП серии ГРОЗОСТОП ® ГСК 123-220 ПТ С к сети постоянного тока с системой заземления типа TN-C система b
схема подключения УЗИП серии ГРОЗОСТОП ® ГСК 123-220 ПТ С к сети постоянного тока с системой заземления типа TT система a

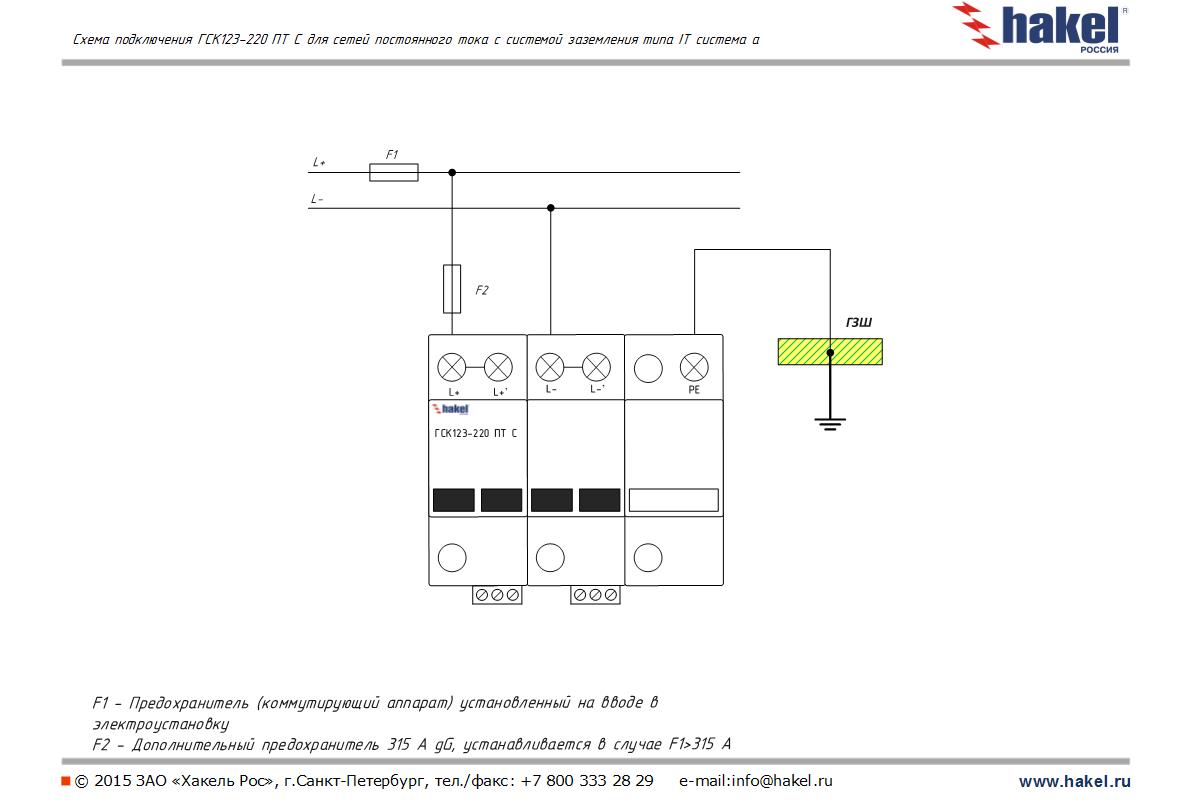

схема подключения УЗИП серии ГРОЗОСТОП ® ГСК 123-220 ПТ С к сети постоянного тока с системой заземления типа IT система a
Сертификаты:
сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
Теория и особенности применения:
УЗИП и его параметры
Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1
клеммная коробка HAKELBOX-6-S

Технические характеристики:

Технические характеристики	ГСК123-220 ПТ С
	ГСК123-220 ПТ
Количество полюсов	3
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11	I, II, III
Вид защиты	L+/L-, L+/PE, L-/PE
Номинальное напряжение системы DC, UO	220 В
Максимальное длительное рабочее напряжение DC, UC	350 B
Импульсный ток для 1 полюса, Iimp(10/350)	25 кА
Коммутируемый заряд для 1 полюса, Q	12,5 A·с
Удельная энергия для 1 полюса, W/R	156  кДж/Ом
Суммарный импульсный ток (L+)+(L-)/PE, ITotal(10/350)	50 кА
Максимальный разрядный ток L+(L-)/PE, Imax(8/20)	50  кА
Номинальный разрядный ток L+(L-)/PE, L+/L-, In(8/20)	25 кА
Испытательный импульс  L+(L-)/PE, Uoc(1,2/50)	20 кВ
Уровень напряжения защиты при Iimp L+(L-)/PE, Up	< 1,0 кВ
Уровень напряжения защиты при Imax L+(L-)/PE, Up	< 1,6 кВ
Уровень напряжения защиты при In L+(L-)/PE, Up	< 1,2 кВ
Уровень напряжения защиты при Uoc L+(L-)/PE, Up	< 1,3 кВ
Номинал защитного предохранителя	315 A  gG
Номинал защитного предохранителя при "V" - соединении	125 A  gG
Номинальный ток короткого замыкания	80 кА
Вид климатического исполнения по ГОСТ 15150-69	У2.1**
Рабочая температура	-40...+80°C
Время срабатывания, tA	< 100 нс
Степень защиты в соответствии с ГОСТ 14254-2015	IP20
Монтаж	DIN-рейка 35 мм
Cечение присоединяемых проводников, макс. значения	50 мм²
Материал корпуса	Polyamide PA6
Cрок эксплуатации	не менее 10 лет
Контакты дистанционной сигнализации для моделей с С
- электрическая прочность	~ 3,75 кВ, 50 Гц
- сопротивление изоляции	2 x 107 Ом
- макс. коммутируемый ток, AC/DC	0,5 A/ 0,1 A
- макс. коммутируемое напряжение, AC/DC	250 В/ 250 B
- момент затяжки винтовых клемм, H·м	0,4
Масса	730 г
Номер по каталогу	123 012
	123 013



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики	ГСК123-220 ПТ С (LT)
	ГСК123-220 ПТ  (LT)
Рабочая температура	-60...+80 °C
Гарантийный срок эксплуатации, год	5
Номер по каталогу	123 112
	123 113
