Уcтройства защиты от импульсных перенапряжений и помех
УЗИП оборудования локальных вычислительных сетей (ЛВС)

УЗИП оборудования ЛВС 5-ой категории

ГИП 8.4/100М PoE+ */RJ

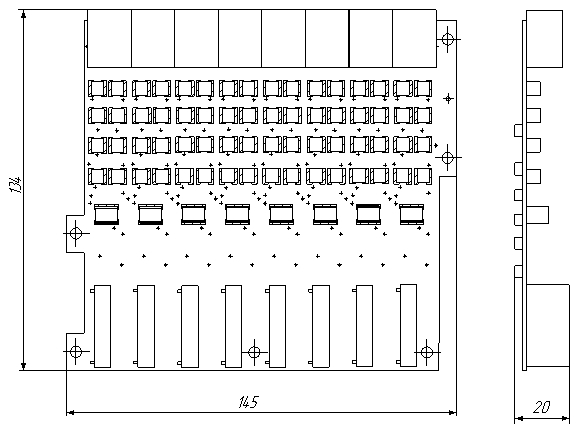

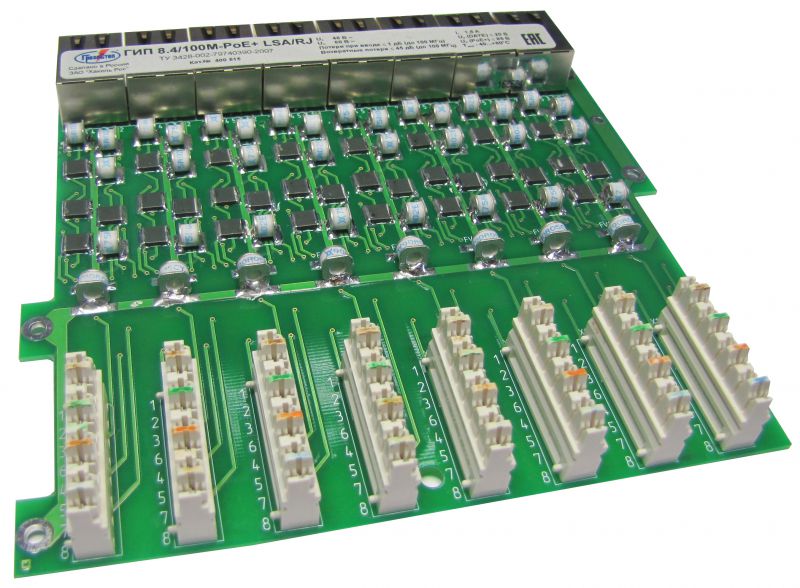

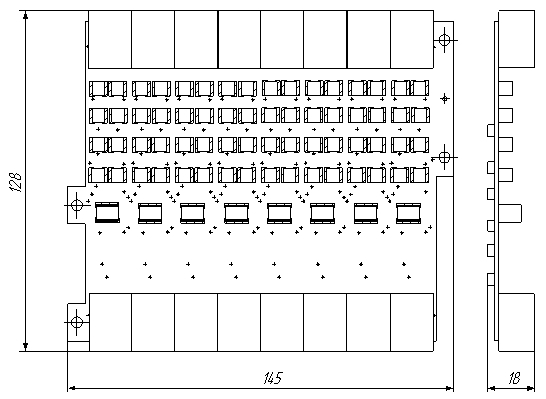

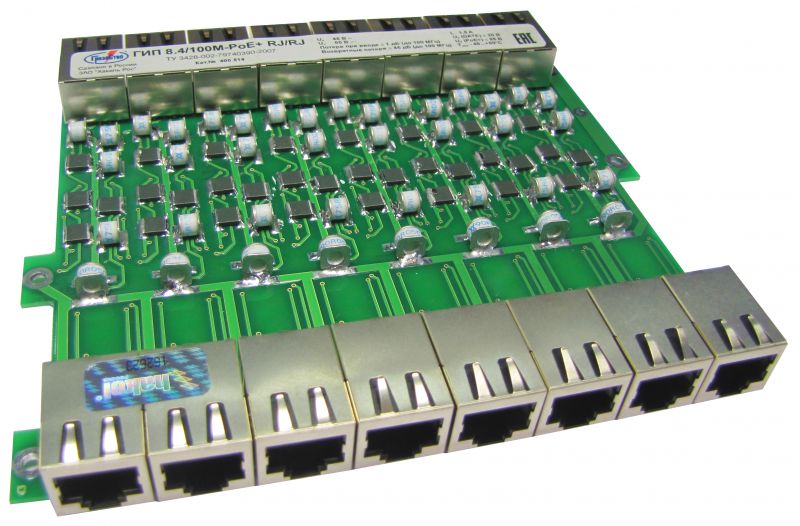

ГИП 8.4/100М PoE+ RJ/RJ ГИП 8.4/100М PoE+ LSA/RJ

Восьмипортовое УЗИП оборудования подачи питания согласно стандарта IEEE802.3af через сеть ЛВС. IL = 1.5 A. Uo = ±48 В. Разъемы RJ/RJ, LSA/RJ.

УЗИП серии ГИП 8.4/100М PoE+ */RJ, ТУ 3428-002-79740390-2007 предназначены для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) устройств подачи питания (± 48 В) , согласно стандарта IEEE802.3af и 802.3at-2009, через сеть ЛВС в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1. - Выполнены в виде модулей для установки в 19-ти дюймовую стойку с помощью панели PSK 24. - Корпус устройства и экраны разъемов соединены с контактом защитного заземления. - Защита проводников пар передачи данных между собой выполнена на тиристорах, между проводниками и землей - на газонаполненных разрядниках, защита незадействованных пар на варисторах. - В одну панель PSK24 */RJ устанавливается до 3 модулей ГИП 8.4. - Проводники присоединяются с помощью разъемов RJ45/RJ45 или LSA-PLUS/RJ45 . - Способны пропускать номинальный разрядный ток In (8/20) = 1, 2 кА. - Применяются для защиты сегментов сети, находящихся в удаленных помещениях одного здания.

Схемы:

схема электрическая принципиальная одного порта ГИП 8.4/100М PoE+ RJ/RJ

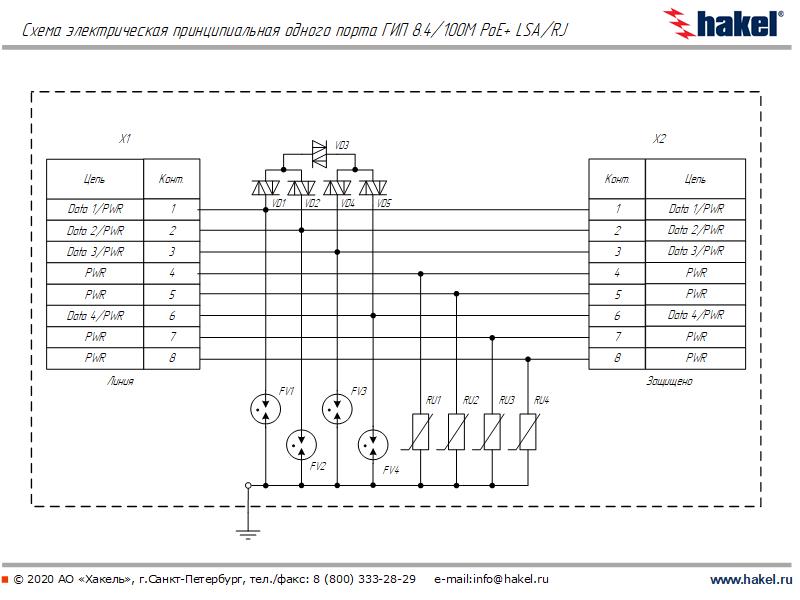

схема электрическая принципиальная одного порта ГИП 8.4/100М PoE+ LSA/RJ

подключение проводников в разъеме RJ45 в соответствии с EIA/TIA 568, тип В

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))

сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

Теория и особенности применения:

УЗИП и его параметры

Технический бюллетень TNP019 17.10.2016 г. Защита оборудования локальных вычислительных сетей со стороны портов Ethernet.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

панель PSK 24

Технические характеристики:

Технические характеристики		ГИП 8.4/100М PoE+ RJ/RJ		ГИП 8.4/100М PoE+ LSA/RJ
Количество защищаемых портов/пар		8*2 - пары данных	8*2 - свободные пары	8*2 - пары данных	8*2 - свободные пары
Способ передачи питания		PoE+; РоЕ (схема А)	PoE+; РоЕ (схема B), Passive PoE	PoE+; РоЕ (схема А)	PoE+; РоЕ (схема B), Passive PoE
Номинальное рабочее напряжение, DC	Uо	6 В - пары данных	48 В - пары PoE	6 В - пары данных	48 В - пары PoE
Макс. длительное рабочее напряжение, DC	UC	9 В - пары данных	60 В - пары PoE	9 В - пары данных	60 В - пары PoE
Номинальный ток	IL	1.5 А (PoE+)	1.5 А (PoE+)	1.5 А (PoE+)	1.5 А (PoE+)
Род тока		постоянный	постоянный	постоянный	постоянный
Вид защиты		линия-линия, линия-PE	линия-линия, линия-PE	линия-линия, линия-PE	линия-линия, линия-PE
Устойчивость к переменному току, 50 Гц		2 А	-	2 А	-
D1 Суммарный импульсный ток (10/350)	ITotal	1 кА		1 кА
С2 Номинальный разрядный ток (8/20), линия-линия	In	200 А	1 кА	200 А	1 кА
С2 Номинальный разрядный ток (8/20), линия-PE	In	1 кА	1 кА	2 кА	2 кА
C2 Уровень напряжения защиты при In, линия-линия	Up	< 15 В - пары данных (В2 - 1 кВ/ 25 А); < 75 В - пары PoE (В2 - 1 кВ/ 25 А)	< 550 В (С2 - 2 кВ/ 1 кА)	< 15 В - пары данных (В2 - 1 кВ/ 25 А); < 75 В - пары PoE (В2 - 1 кВ/ 25 А)	< 550 В (С2 - 2 кВ/ 1 кА)
C2 Уровень напряжения защиты при In, линия-PE	Up	< 450 В (С2 - 2 кВ/ 1 кА)	< 550 В (С2 - 2 кВ/ 1 кА)	≤450 В (С2 - 2 кВ/ 1 кА)	< 550 В (С2 - 2 кВ/ 1 кА)
C3 Уровень напряжения защиты при 1 кВ/мкс, линия-линия	Up	< 20 В - пары данных; < 85 В - пары PoE	< 150 В	< 20 В - пары данных; < 85 В - пары PoE	< 150 В
C3 Уровень напряжения защиты при 1 кВ/мкс, линия-PE	Up	< 600 В	< 500 В	< 600 В	< 500 В
Скорость передачи данных		до 10/100 Мбит/с	-	до 10/100 Мбит/с	-
Потери при вводе		< 1 дБ (до 100 МГц)	-	< 1 дБ (до 100 МГц)	-
Перекрестная наводка на передающем конце		< 45 дБ (до 100 МГц)	-	< 45 дБ (до 100 МГц)	-
Паразитная емкость линия-линия	С	< 25 пФ	-	< 25 пФ	-
Паразитная емкость линия-РЕ	С	< 0.5 пФ	< 0.5 пФ	< 0.5 пФ	< 0.5 пФ
Климатическое исполнение, кат.размещения по ГОСТ 15150-69		У2.1**		У2.1**
Рабочая температура	υ	- 40...+80 °C		- 40...+80 °C
Время срабатывания линия-линия/ линия-PE	tA	< 1 нc/  < 100 нс		< 1 нc/  < 100 нс
Степень защиты в соответствии с ГОСТ 14254		IP00		IP00
Монтаж		панель PSK 24		панель PSK 24
Пары линий передачи данных		RJ45/RJ45: 1/2, 3/6		LSA/RJ45: 1/2, 3/6
Категории испытаний по ГОСТ IEC 61643-21 - 2014		B2, C2, D1		B2, C2, D1
Масса не более, г		210		210
Номер по каталогу		400 514		400 515



Серия УЗИП с индексом (LT) сертифицированна в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 3 лет.



Технические характеристики	ГИП 8.4/100М PoE+ RJ/RJ (LT)	ГИП 8.4/100М PoE+ LSA/RJ (LT)
Рабочая температура	-60...+80°C	-60...+80°C
Гарантийный срок эксплуатации, год	3	3
Номер по каталогу	400 524	400 525
