ГИК 6/* Exi **2

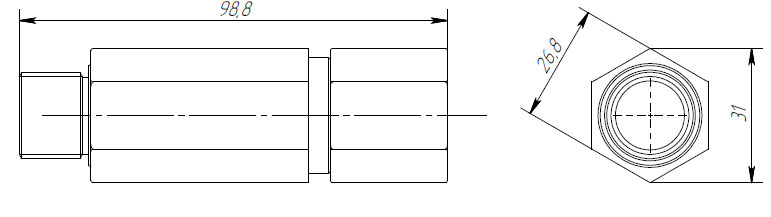

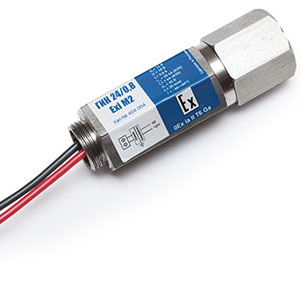

ГРОЗОСТОП® ГИК 6/* Eхi M2

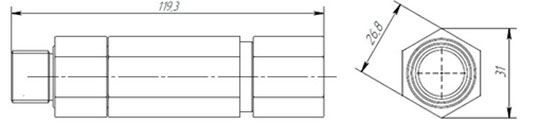

ГРОЗОСТОП® ГИК 6/* Eхi N2

УЗИП в корпусе из нержавеющей стали с переходной гайкой. Количество защищаемых пар проводников 1. Iimp(10/350)= 2 кА. UО= 6 В DC. IL= 0.8, 2 A. Скорость передачи данных до 1 Мбит/с. Вид взрывозащиты - искробезопасная цепь.

УЗИП серии ГРОЗОСТОП® ГИК 6/* Eхi **2, ТУ 3428-002-79740390-2007 предназначены для защиты полевого оборудования распределенных сетей аппаратуры промышленной автоматизации от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок в пределах 0_А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

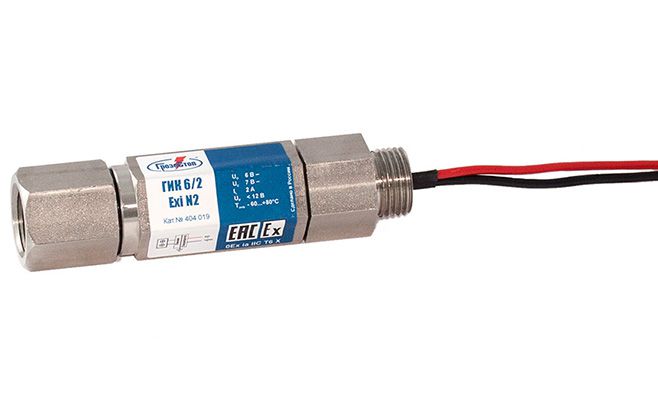

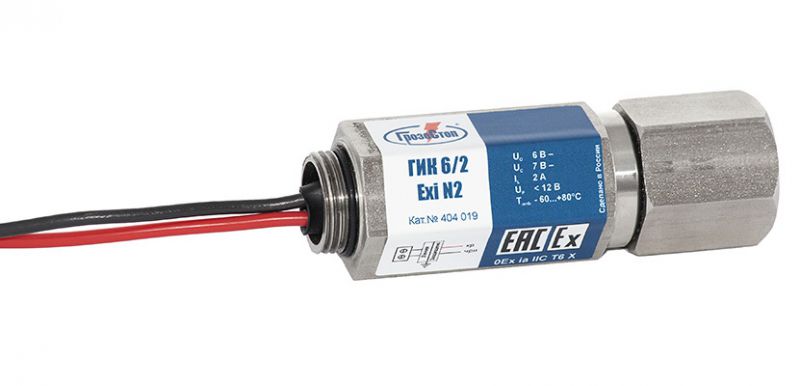

УЗИП серии ГРОЗОСТОП® ГИК 6/* Eхi **2, ТУ 3428-002-79740390-2007 в корпусе из нержавеющей стали с переходной гайкой.

- Выполнено из устойчивой к коррозии нержавеющей стали и ввинчивается в технологическое полевое устройство вместо основного гермоввода.

- Применяются во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировке взрывозащиты 0Ex ia IIC T6 Ga X (в соответствии с ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ Р МЭК 60079-18 – 2008).

- Вид взрывозащиты - искробезопасная цепь.

- Конструкция УЗИП предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных зонах классов 1 – 2.

- Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Рppm= 1500 Вт.

- Выпускаются на номинальное рабочее напряжение UО= 6 В DC, максимальный ток IL= 0.8, 2 А, вид резьбы М20х1,5 male/female - метрическая, 1/2”-14 male/female - дюймовая.
- Скорость передачи данных до 1 Мбит/с.

Обеспечение взрывозащиты:

Взрывозащищенность устройств серии ГИК 6/* Exi **2 обеспечивается видом взрывозащиты "искробезопасность «ia»" (для уровня взрывозащиты Ga электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ 31610.11-2014 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i», а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно:

- при испытании и оценке цепей на искровое воспламенение использовался коэффициент безопасности 1,5;

- при оценке температурного класса поверхности использовался коэффициент безопасности по напряжению или току 1,0;

- оборудование, отвечающее требованиям к разделениям табл. 5 ГОСТ 31610.11-2014, должно быть снабжено оболочкой со степенью защиты не ниже IP20 в соответствии с условиями эксплуатации и требованиями МЭК 60529;

- изоляция между искробезопасной цепью и корпусом или заземленными частями электрооборудования должна выдерживать эффективное испытательное напряжение не менее 500 В;

- температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды.

Структура наименования ГРОЗОСТОП® ГИК 6/* Exi **2:

ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;

ГИК - устройство для защиты оборудования слаботочных цепей, размещено в корпусе из нержавеющей стали;

6 - номинальное рабочее напряжение UО= 6 В DC;

3 - максимальный ток IL= 3 А;

Exi - вид взрывозащиты - искробезопасная цепь;

**- вид резьбы M - метрическая, N - дюймовая

2 - корпус из нержавеющей стали с переходной гайкой.

Пример: ГРОЗОСТОП® ГИК 6/0,8 Exi M2 - УЗИП производства АО "Хакель" для защиты оборудования слаботочных цепей в корпусе из нержавеющей стали с переходной гайкой, количество пар защищаемых проводников - 1, номинальное рабочее напряжение UО= 6 В DC, максимальный ток IL= 0,8 А, вид взрывозащиты - искробезопасная цепь, резьба для подключения к полевому оборудованию метрическая М20х1,5 female.

Схемы:

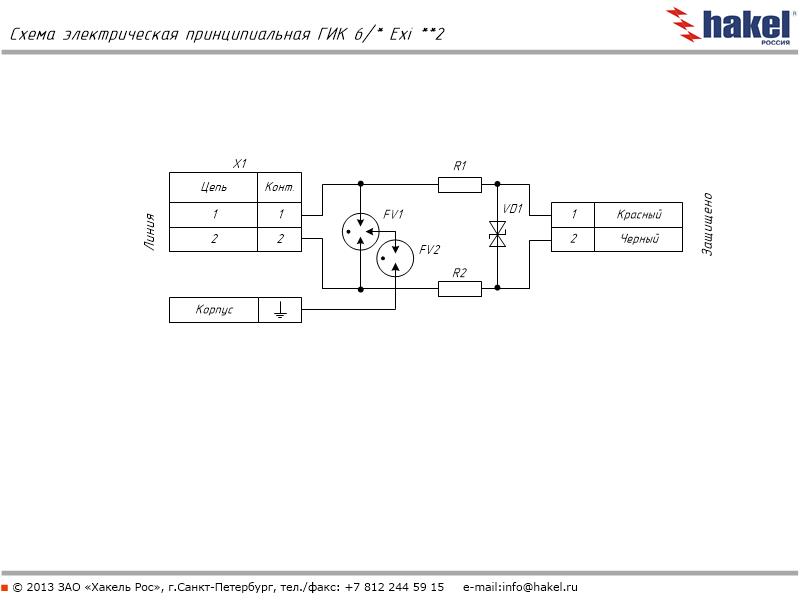

схема электрическая принципиальная ГИК 6/* Exi **2

подключение УЗИП в корпусе с переходной гайкой к полевому оборудованию

Сертификаты:

cертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

Технический бюллетень TNP013 28.01.2014 г. Устройства защиты от импульсных перенапряжений для взрывоопасных зон.

Специальные условия безопасного применения «Х»:

Знак «Х» в маркировке взрывозащиты ГИК 6/* Exi **2 указывает:

- УЗИП выпускается с постоянно присоединенным кабелем. Подключение свободного конца кабеля должно проводиться в соответствии с требованиями производителя;

- подключаемые к УЗИП Eхia-исполнения внешние электротехнические устройства должны иметь искробезопасные электрические цепи по ГОСТ 31610.11-2014, а их искробезопасные параметры должны соответствовать условиям применения УЗИП во взрывоопасной зоне.

ГРОЗОСТОП® ГИК 6/* Exi **2 рекомендуется размещать:

- во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «ia»;

- в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах.

При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а так же защищенного кабеля и заземляющего проводника.

Подключение к шине заземления осуществляется с помощью соединительного проводника сечением 2,5 мм². Заземляющий проводник должен иметь по возможности наименьшую длину (максимально 1 м).
