Приборы для контроля изоляции в сетях с изолированной нейтралью
Приборы для сетей переменного тока

HIS 9*

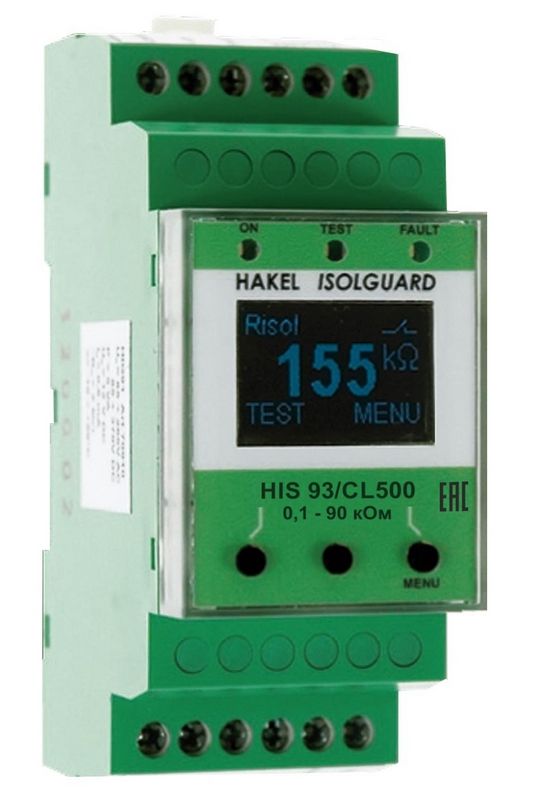

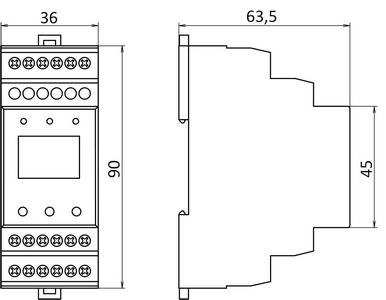

HIS 93/CL*



HIS 93/CL* предназначен для непрерывного контроля сопротивления изоляции по отношению к земле незаземленных одно- и трёхфазных IT-сетей переменного тока номинальным напряжением до 275 В, а также сетей с бóльшим напряжением при использовании соответствующего дросселя, и сигнализации его падения ниже установленного значения срабатывания. Диапазон установки значений срабатывания 0,1 - 90 кОм, 5 - 300 кОм. Основные функции прибора: контроль сопротивления изоляции с возможностью установки двух независимых значений срабатывания, а также гистерезиса отключения сигнала неисправности; сигнализация неисправности изоляции сети с помощью световых индикаторов и реле с беспотенциальными переключающими контактами; регулировка времени задержки срабатывания сигнала неисправности изоляции для исключения ложных срабатываний; отображение измерительной информации и параметров прибора на встроенном дисплее; передача измеренного значения сопротивления изоляции посредством изолиро-ванного сигнала «токовая петля» 4 – 20 мА; настройка прибора с помощью кнопок на передней панели; запуск процесса тестирования прибора кнопкой на передней панели или подачей сигнала с внешней кнопки управления. Внимание! К одной изолированной распределительной сети может быть подключен только один прибор контроля изоляции! Прибор оснащен изолированным аналоговым выходом типа «токовая петля» 4 – 20 мА (CL – Current Loop) со встроенным источником питания 24 В постоянного тока. Амплитуда сигнала пропорциональна измеренному значению сопротивления изоляции. Если значение сопротивления неизвестно (например, после включения прибора до за-вершения первого измерения), прибор генерирует сигнал величиной 21 мА. Максимальное сопротивление нагрузки токового сигнала составляет 500 Ом. Для передачи измерительного сигнала рекомендуется использовать витую пару. Для HIG 93/CL* доступно пять характеристик выходного токового сигнала, что позволяет адаптировать прибор к применению в сетях, имеющих различные предельные значения сопротивления изоляции и добиться максимальной точности измерения. Требуемую характеристику можно выбрать в меню «CL out type» при настройке.

Схемы:

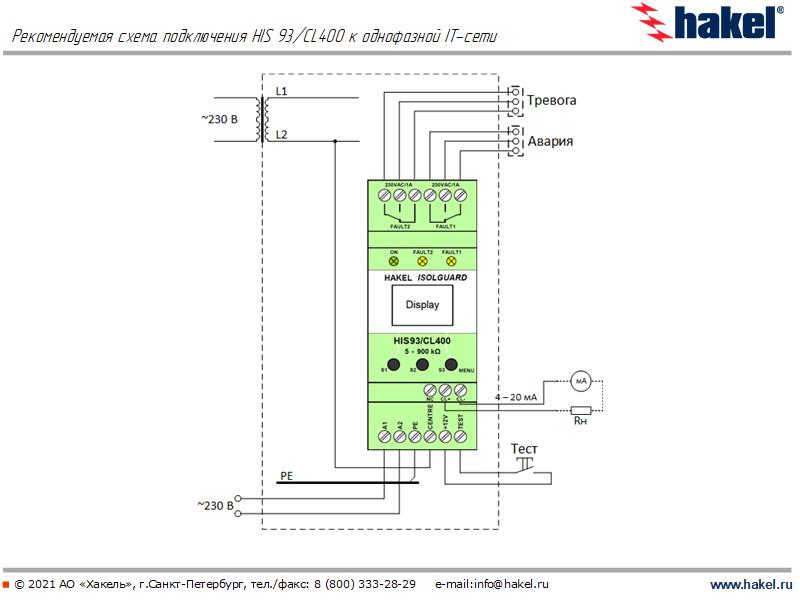

Рекомендуемая схема подключения HIS 93/CL400 к однофазной IT-сети

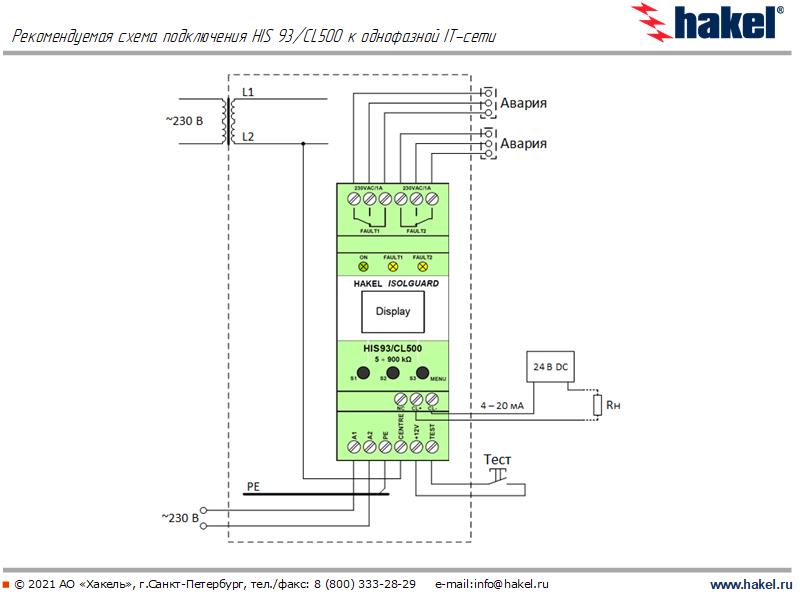

Рекомендуемая схема подключения HIS 93/CL500 к однофазной IT-сети

Рекомендуемая схема подключения HIS 93/CL400 к трехфазной IT-сети

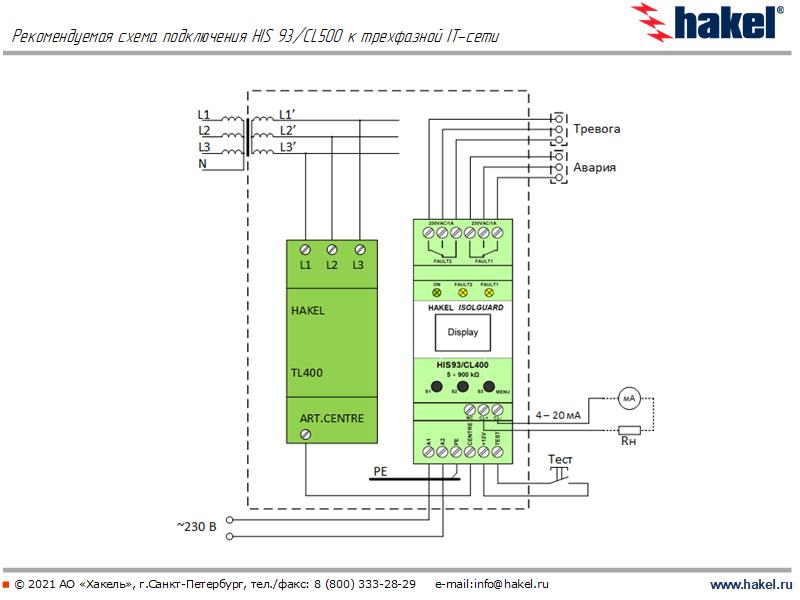

Рекомендуемая схема подключения HIS 93/CL500 к трехфазной IT-сети

Сертификаты:

декларация о соответствии ЕАЭС № RU Д-RU.МЛ02.В.00086/20 Приборов контроля изоляции серии HIS и аксессуаров к ним, серий : TL, MDS, TOM, TAR, ZJ требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

Дополнительные принадлежности:

дроссели TL400, TL500, TL600, TL800 на номинальное рабочее напряжени UN = 3*400, 3*500, 3*600, 3*800 В AC.

дроссели TL1000, TL1200, TL1600, TL2000 на номинальное рабочее напряжение UN = 3*1000, 3*1200, 3*1600, 3*2000 В AC.

дроссели TL6003 на номинальное рабочее напряжение UN = 3*3000, 3*6000 В AC.



Технические характеристики
