ГСД3 IT

|
| |
| |
|
Устройство защиты ГСД3-*/IT соответствует УЗИП класса испытаний III и применяется в низковольтных электрических сетях на границе 2 - 3 зон молниезащиты в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003, ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013.
ГСД3-*/IT представляет собой двухполюсное УЗИП комбинированного типа предназначенное для защиты силовых цепей переменного и постоянного тока при кабельном или воздушном вводе электропитания в сетях с системами заземления типа IТ.
ГСД3-*/IT, размещён в корпусе для крепления на рейку DIN 35 мм. Имеет в своём составе в цепи L/N варисторы, в цепи N/PE газонаполненный разрядник. Варисторы снабжены встроенным терморасцепителем, который срабатывает при повреждении (перегреве) варистора.
Визуальный контроль рабочего состояния УЗИП проводится с помощью светодиода зеленого свечения, установленного в цепи терморасцепителя. В исправном состоянии светодиод светится, в аварийном - нет. Для удаленного контроля ГСД3-*/IT дополнительно снабжен “сухим” беспотенциальным контактом дистанционной сигнализации.
Конструкция УЗИП не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
| |
Структура наименования ГРОЗОСТОП® ГСД3-**/IT:
ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;
ГСД - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
3 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
** - номинальное напряжение системы, Uо AC;
IT - тип системы заземления;
Пример: ГРОЗОСТОП® ГСД3-230/IT - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС, тип системы заземления IT.
| | | |
| |
| |
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
|
сертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
| |
|
Теория и особенности применения: | |
| |
|
При измерениях, производимых на
электроустановке, когда методикой измерений предусматриваются испытания
высокими напряжениями (например, проверка сопротивления изоляции)
необходимо отключать УЗИП от электроустановки. Несоблюдение этого
правила приведет к искажению результатов измерения или в худшем случае к
выходу из устройства строя. | |
|
Дополнительные принадлежности: | |
| |
| |
|
 Технические характеристики 230 В AC
|
Технические характеристики
|

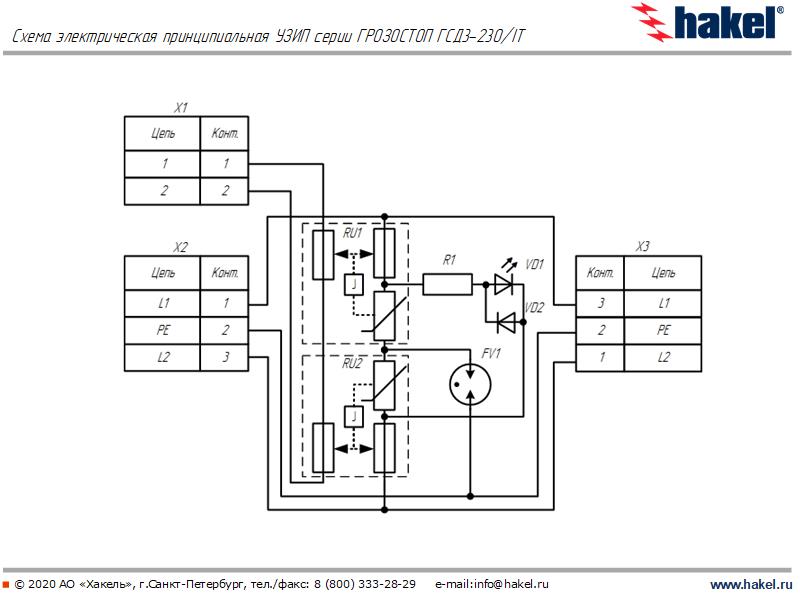

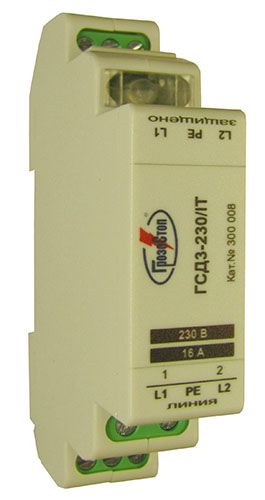

ГСД3-230/IT | |
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11
|
III
| |
Вид защиты |
| |
Род тока
|
переменный, 50 Гц / постоянный
| |
Номинальное напряжение системы AC/DC, U0 | 230 В/ 300 В
| |
Максимальное длительное рабочее напряжение AC/DC,Uc
|
| |
Номинальный ток нагрузки, IL |
16 А | | Номинальный разрядный ток (8/20) – L1/L2, In | 7.5 кА
| | Максимальный разрядный ток (8/20) – L1/L2, Imax | 15 кА
| |
Номинальный разрядный ток (8/20) – L1,2/PE, In |
7.5 кА | | Импульс комбинированной волны (1.2/50), Uoc | 15 кВ
| | Уровень напряжения защиты при – L1/L2, Up | < 1.1 кВ
| |
Уровень напряжения защиты при – L1,2/PE, Up
|
< 1.5 кВ | | ВПН – L1/L2, Ut | 337 В / 5 с
| |
ВПН – L1,2/PE, Ut
|
1 200 В / 0.2 с | Время срабатывания – L1/L2, Ta
| < 25 нс
| |
Время срабатывания – L1,2/PE, Ta |
< 100 нс | Номинал защитного предохранителя
| 25А gL/gG
| Номинальный тока короткого замыкания
| 6 кАrms
| |
Ток потребления светодиодной сигнализации, L/N
| < 1 мА | |
Вид климатического исполнения по ГОСТ 15150
|
У2.1**
| Рабочая температура
| -40…+80° C
| |
Сечение присоединяемых проводников | | |
- жесткий одножильный |
до 4 мм²
| |
- гибкий множильный |
до 2.5 мм²
| |
Момент затяжки винтовых клемм
|
0.5 Н·м
| |
Степень защиты по ГОСТ 14254
|
IP20
| |
Монтаж |
Рейка DIN 35 мм | |
Материал корпуса |
Polyamide PA6, UL94 V-0 | |
Cрок эксплуатации | не менее 10 лет | |
Контакты дистанционной сигнализации
|
| |
- макс. коммутируемый ток, АС/DC
|
0,5 A / 0,1 А
| |
- макс. коммутируемое напряжение, АС/DC
|
250 В / 250 В
| |
Сечение подключаемых проводников
|
до 2.5 мм2
| |
Момент затяжки
|
0.5 Н·м | |
Масса |
| |
Номер по каталогу |
300 008
|
|
|
Серия УЗИП с индексом (LT) сертифицирована в системе добровольной
сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам ПАО «Газпром» и периодически подвергаются
тестированию и инспекционному контролю независимых экспертов.
УЗИП с
индексом (LT) предназначены для эксплуатации в микроклиматических
районах с диапазоном температур от -60°С до +80°С и на них
распространяется увеличенный гарантийный срок эксплуатации до 5 лет.
|
|
|
Технические характеристики
|
ГСД3-230/IT (LT)
| |
Рабочая температура |
-60...+80 °C
| |
Вид климатического исполнения по ГОСТ 15150
|
УХЛ2.1**
| |
Гарантийный срок эксплуатации, год
|
5
| |
Номер по каталогу |
300 108
|
Технические характеристики 24, 48, 60, 110 В AC
|
Технические характеристики
|

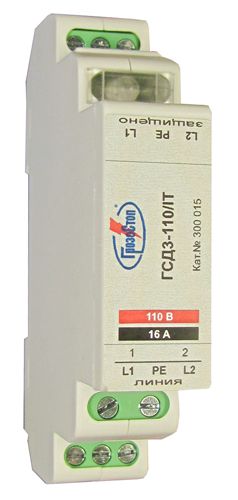

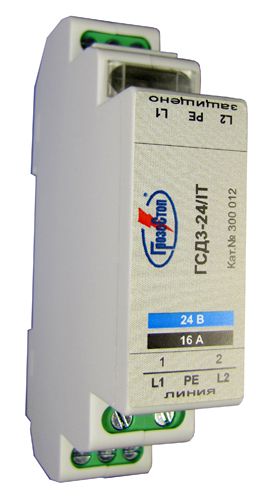

ГСД3-24/IT
|

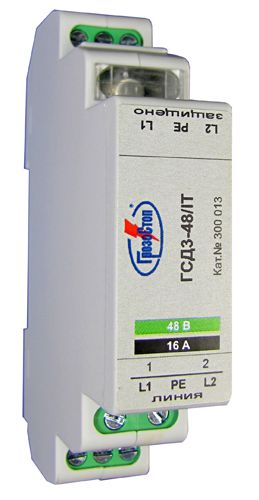

ГСД3-48/IT
|

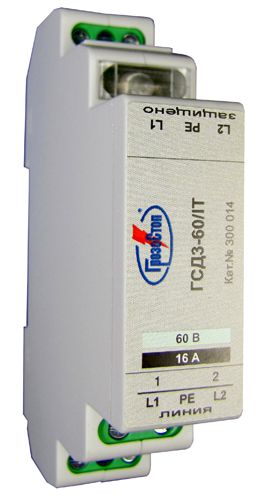

ГСД3-60/IT
|
ГСД3-110/IT
| |
Количество полюсов
|
2
|
2
|
2
|
2
| |
Класс испытаний УЗИП в соответствии с
ГОСТ IEC 61643-11
|
III
|
III
|
III
|
III
| |
Вид защиты |
|
L/L, L/PE, L+/L-
|
L/L, L/PE, L+/L-
|
L/L, L/PE, L+/L-
| |
Номинальное напряжение системы AC/DC, UO
|
24 В/ 30 В
|
48 В/ 62 В
|
60 В/ 78 В
|
110 В/ 140 В
| |
Максимальное длительное рабочее напряжение AC/DC, UC |
34 В/ 44 B
|
60 В/ 76 B
|
70 В/ 90 B
|
120 В/ 170 B
| |
Номинальный ток нагрузки, IL
|
16 А
|
16 А
|
16 А
|
16 А
| |
Максимальный разрядный ток L/L, L/PE, Imax(8/20)
|
3 кА
|
5 кА
|
5 кА
|
10 кА
| |
Номинальный разрядный ток L/L, L/PE, In(8/20)
|
1.5 кА
|
2.5 кА
|
2.5 кА
|
5 кА
| |
Испытательный импульс L/L, L/PE, Uoc(1,2/50)
|
3 кВ
|
3 кВ
|
5 кВ
|
10 кВ
| |
Уровень напряжения защиты L/L при Uoc, Up
|
< 200 В
| < 350 В |
< 500 В
|
< 700 В
| |
Уровень напряжения защиты L/PE при Uoc, Up
|
< 125 В
|
< 250 В
|
< 400 В
|
< 550 В
| | Ток утечки светодиодной сигнализации L/L |
< 1 мА
|
< 1 мА
|
< 1 мА
|
< 1 мА
| |
Номинал защитного предохранителя при параллельном подключении
|
25 A gG
|
25 A gG
|
25 A gG
|
25 A gG
| |
Номинал защитного предохранителя при последовательном подключении |
16 A gG
|
16 A gG
|
16 A gG
|
16 A gG
| |
Рабочая температура, υ |
-40...+80 °C
|
-40...+80 °C | -40...+80 °C | -40...+80 °C | |
Время срабатывания L/L, tA |
< 25 нс
|
< 25 нс
|
< 25 нс
|
< 25 нс
| |
Время срабатывания L/PE, tA
|
< 100 нс
|
< 100 нс
|
< 100 нс
|
< 100 нс
| |
Степень защиты в соответствии с ГОСТ 14254 |
IP20
|
IP20
|
IP20
|
IP20
| |
Монтаж |
DIN-рейка 35 мм
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм
| |
Cечение присоединяемых проводников |
|
|
|
| |
- жесткий одножильный |
0.25-4 мм²
|
0.25-4 мм²
|
0.25-4 мм²
|
0.25-4 мм²
| |
- гибкий многожильный |
0.25-4 мм²
|
0.25-4 мм²
|
0.25-4 мм²
|
0.25-4 мм²
| |
Материал корпуса |
Polyamide PA6
|
Polyamide PA6
|
Polyamide PA6
|
Polyamide PA6
| |
Cрок эксплуатации |
не менее 10 лет
|
не менее 10 лет
|
не менее 10 лет
|
не менее 10 лет
| |
Контакты дистанционной сигнализации
|
|
|
|
| Сечение проводников
| 0,25 - 2.5 мм² | 0,25 - 2.5 мм² | 0,25 - 2.5 мм² | 0,25 - 2.5 мм² | |
- макс. коммутируемый ток АС
|
3 A
|
3 A
|
3 A
|
3 A
| |
- макс. коммутируемое напряжение АС
|
250 В
|
250 В
|
250 В
|
250 В
| |
Масса |
60 г
|
60 г
|
60 г
|
60 г
| |
Номер по каталогу |
300 012
|
300 013
|
300 014
|
300 015
|
| |
|
|
|
Серия УЗИП с индексом (LT) сертифицирована в системе добровольной
сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам ПАО «Газпром» и периодически подвергаются
тестированию и инспекционному контролю независимых экспертов.
УЗИП с
индексом (LT) предназначены для эксплуатации в микроклиматических
районах с диапазоном температур от -60°С до +80°С и на них
распространяется увеличенный гарантийный срок эксплуатации до 5 лет.
|
|
|
|
Технические характеристики
|
ГСД3-24/IT (LT)
|
ГСД3-48/IT (LT)
|
ГСД3-60/IT (LT)
|
ГСД3-110/IT (LT)
| |
Рабочая температура
|
-60...+80 °C
|
-60...+80 °C
|
-60...+80 °C
|
-60...+80 °C
| |
Гарантийный срок эксплуатации, год
|
5
|
5
|
5
|
5
| |
Номер по каталогу
|
300 112
|
300 113
|
300 114
|
300 115
|
| | |
