Технические характеристики |

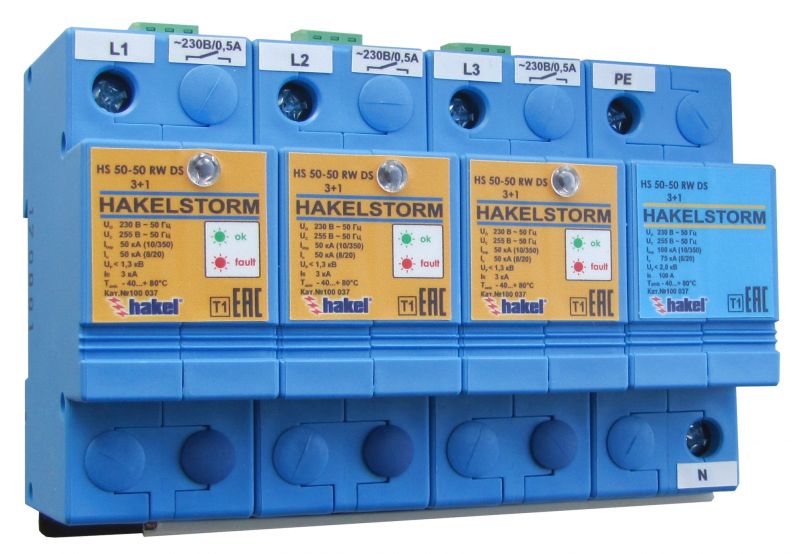

HS50-50 RW DS/3+1
|
|
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11
|
I |
|
Вид защиты |
L/N, N/PE |
|
Номинальное рабочее напряжение, UO |
230/400 В АС |
|
Макс. длительное рабочее напряжение, UC |
255 В АС |
|
Импульсный ток L/N, Iimp(10/350) |
50 кА |
|
Импульсный ток N/PE, Iimp(10/350)
|
100 кА
|
|
Коммутируемый заряд L/N, Q |
25 A×с |
|
Коммутируемый заряд N/PE, Q
|
50 A×с
|
|
Удельная энергия L/N, W/R |
|
|
Удельная энергия N/PE, W/R
| 2500 кДж/Ом |
Уровень напряжения защиты при Iimp L/N, Up |
< 1,3 кB |
Уровень напряжения защиты при Iimp N/PE, Up |
< 2 кB
|
|
Отключающая способность сопровождающего тока L/N; N/PE, Ifi |
3 кA; 100 А
|
|
Временное перенапряжение L/N, Uт |
334 В / 5 с |
|
Временное перенапряжение N/PE, Uт
|
1200 В / 0.2 с
|
|
Время срабатывания, tA |
< 100 нс |
|
Номинал защитного предохранителя |
500 A gG |
Вид климатического исполнения по ГОСТ 15150-69
| У2.1**
|
|
Рабочая температура
|
-40...+80 °C |
|
Степень защиты в соответствии с ГОСТ 14254-2015 |
IP20 |
|
Монтаж |
DIN-рейка 35 мм |
|
Cечение присоединяемых проводников |
|
|
- жесткий одножильный |
|
|
- гибкий многожильный |
|
|
Материал корпуса |
|
|
Цвет корпуса |
синий |
|
Cрок эксплуатации
|
не менее 10 лет
|
|
Контакты дистанционной сигнализации
|
|
|
- электрическая прочность
|
3,75 кВэфф
|
|
- сопротивление изоляции
|
2 x 107 Ом
|
|
- макс. коммутируемый ток
|
0,5 A
|
|
- макс. коммутируемое напряжение
|
230 В AC
|
|
|
865 г |
|
Номер по каталогу |
100 037
|
