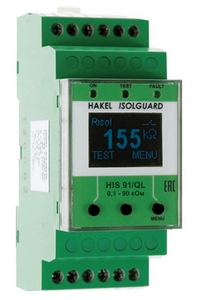

HIS 91/QL
|
|
HIS 91/QL представляет собой прибор предназначенный для непрерывного контроля сопротивления изоляции одно- и трёхфазных (только с использованием соответствующего внешнего дросселя) сетей переменного тока относительно земли (для подвижных объектов – относительно корпуса электроустановки) и сигнализации его падения ниже установленного значения срабатывания. Диапазон установки значений срабатывания 0.1 - 90 кОм.
Основные функции прибора:
- контроль сопротивления изоляции с возможностью установки значения срабатывания, а также гистерезиса отключения сигнала неисправности изоляции сети;
- сигнализация неисправности изоляции сети с помощью светового индикатора и реле с беспотенциальными переключающими контактами;
- регулировка времени задержки срабатывания сигнала неисправности изоляции;
- отображение измерительной информации и параметров прибора на встроенном дисплее;
- настройка параметров прибора с помощью кнопок на передней панели;
- запуск процесса тестирования прибора кнопкой на передней панели или подачей сигнала с внешней кнопки управления.
Внимание! К одной изолированной распределительной сети может быть подключен только один прибор контроля изоляции! Изолированные от земли (или корпуса электроустановки), но гальванически связанные между собой сети с разными напряжениями считаются одной сетью.
|
| |
Схемы:
| |
| |
| |
| |
|
 декларация о
соответствии ЕАЭС № RU Д-RU.МЛ02.В.00086/20 Приборов контроля изоляции
серии HIS и аксессуаров к ним, серий : TL, MDS, TOM, TAR, ZJ требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О
безопасности низковольтного оборудования" и Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств". | |
|
Дополнительные принадлежности: | |
| |
|
дроссели TL6003 на номинальное рабочее напряжение UN = 3*3000, 3*6000 В AC.
| | |
 Технические характеристики:
|
Технические характеристики
|
HIS91/QL
| |
Цепи питания
| |
Напряжение питания, Us
|
90 ÷ 265 В AC (47 ÷ 440 Гц) / 90 ÷ 370 В DC
| Энергопотребление, P
|
не более 5 В·А | Измерительные цепи
| | Род тока контролируемой распределительной сети |
переменный с частотой 50 Гц
| |
Допустимый диапазон напряжений распределительной сети без дросселя / с дросселем TL400, Un
| 0 ÷ 275 В АС / 3*440 B AC
| Измерительное напряжение, Um
|
12 В DC
| Измерительный ток, Im
|
не более 0.6 мА
| |
Внутренний импеданс, Zi
|
не менее 2 МОм
| Диапазон измерений сопротивления изоляции, RF / Risol
| от 0,1 кОм до 90 кОм
| Относительная погрешность срабатывания, A в диапазоне
от 0,1 до 10 кОм
от 10 до 90 кОм
|
0,2 кОм
± 10 %
| |
Значение срабатывания, Ran / Rcrit
|
устанавливается в диапазоне от 0,1 кОм до 90 кОм
| |
Гистерезис отключения сигнала неисправности, - / Rhyst
|
устанавливается в диапазоне от 0 до 100 % от значения Ran
| |
Задержка срабатывания сигнальных реле, - / tON | устанавливается в диапазоне от 0 до 60 с (шаг 1 с) | |
Сигнальные цепи
| |
Сигнальные реле TEST и FAULT:
коммутируемое напряжение / коммутируемый ток / электрическая прочность изоляции
|
250 В AC / 1 А / 3750 В
| Общие технические характеристики
| | Степень защиты по ГОСТ 14254-2015 |
IP20
| |
Масса, не более
|
160 г
| |
Материал корпуса
|
Polyamide PA6, UL94 V-0
| |
Способ крепления
|
на рейку ТН35 по ГОСТ Р МЭК 60715-2003 (рейка DIN 35 мм)
| |
Рекомендуемое сечения присоединяемых проводников:
| 1 мм2 | Рабочая температура, Tamb
| -10 ... +60° C | Атмосферное давление
|
86 – 106 кПа
| Внешнее электромагнитное поле
|
не более 400 А/м
| Рабочее положение
|
произвольное
| | Код по каталогу |
900 024 |
| | |
