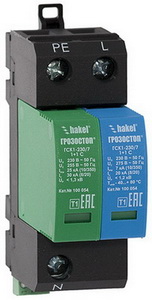

ГСК1 1+1 С
|
| |
| |
Двухполюсные УЗИП класса испытаний I комбинированного типа. Применяются для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока.. Состоят из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. UO = 60/80, 120/160, 230/325, 280/400, 320/450, 400/570 В АС/DC. Iimp(L/N)(10/350) = 7 кА, Iimp(N/PE)(10/350) = 25 кА. | |
| |
Устройства серии ГРОЗОСТОП® ГСК1-*/** 1+1 С соответствуют УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11. Устанавливаются в пределах 0 - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в
низковольтных силовых распределительных системах переменного тока
частотой 50-60 Гц напряжением до 1000 В (действующее значение) или
постоянного тока напряжением 1500 В, при кабельном вводе электропитания.

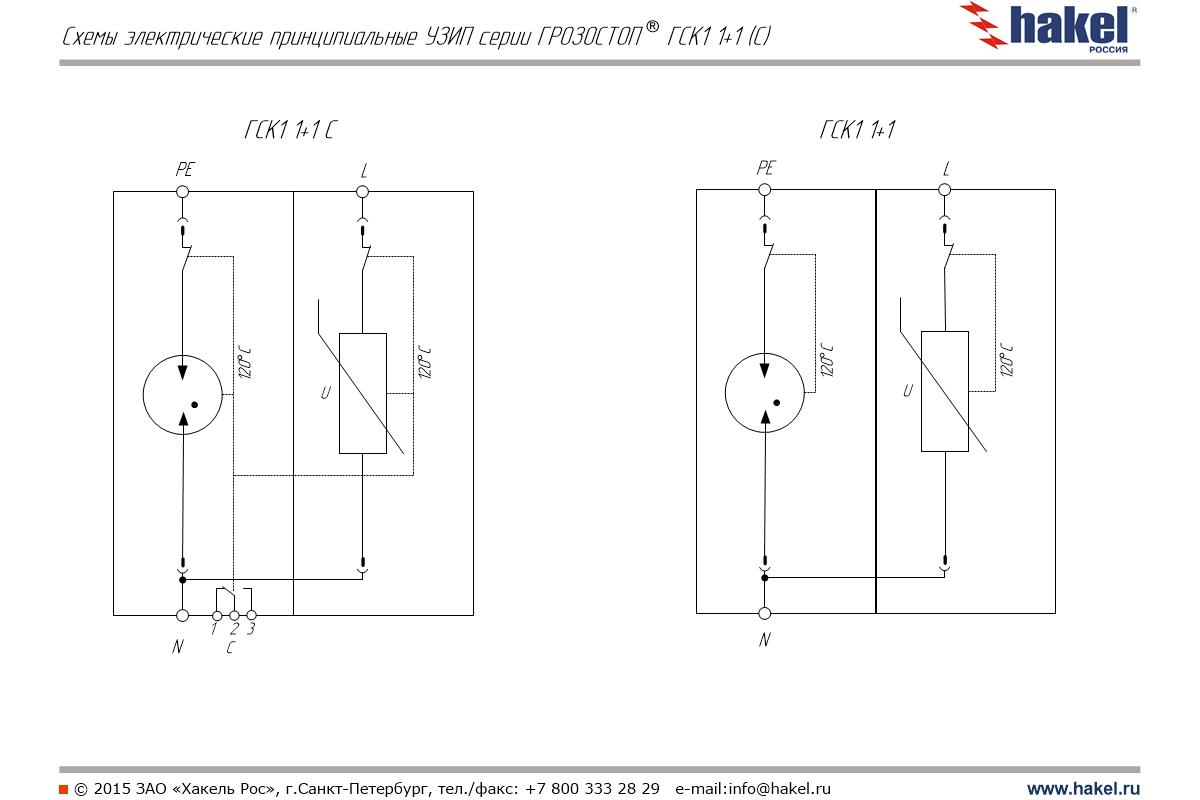

ГРОЗОСТОП® ГСК1-*/** 1+1 С, ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний I на основе оксидно-цинкового варистора и газонаполненного разрядника.
• Предназначены для защиты фазного и нулевого проводников от от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного
тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока . . • Состоят из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока Iimp(L/N)(10/350) = 7 кА, Iimp(N/PE)(10/350) = 25 кА.
• Выпускаются на номинальное напряжение системы UO = 60/80, 120/160, 230/325, 280/400, 320/450, 400/570 В АС/DC.

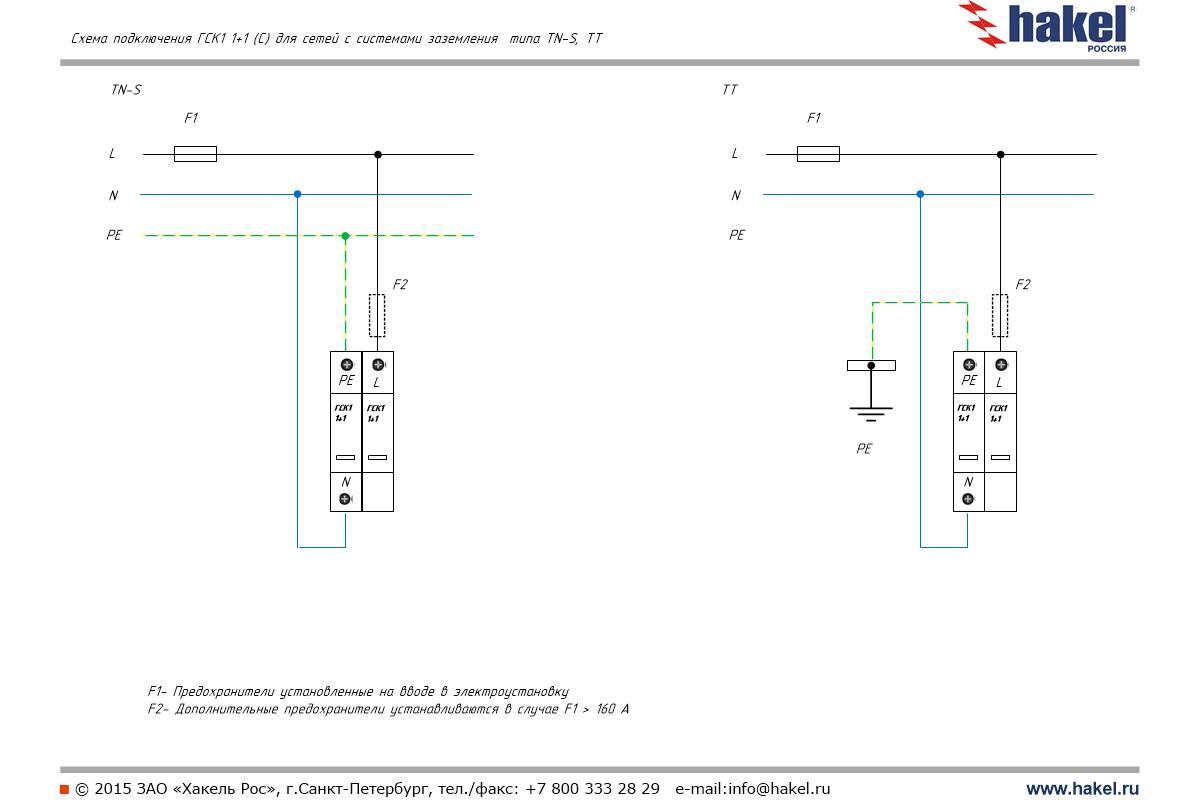

• Применяются в сетях с системами заземления типа TN-S, TT и IT.

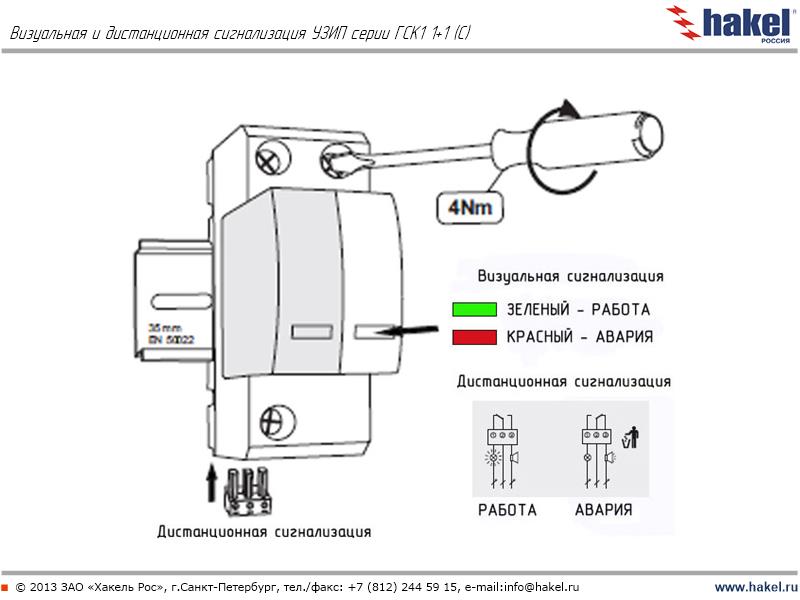

• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля ГРОЗОСТОП® ГСК1-*/** 1+1 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации. | |
|
| |
Структура наименования ГРОЗОСТОП® ГСК1-*/** 1+1 С :
ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;
ГСК - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
1- класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
* - номинальное напряжение системы, Uо, АС;
** - импульсный ток Iimp(L/N)(10/350);
1+1 -количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния.
Пример: ГРОЗОСТОП® ГСК1-230/7 1+1 С - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11, UO=230 В АС, Iimp(L/N)(10/350)=7 кА, два полюса, схема включения для защиты от противофазных (поперечных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации. | | | |
| |
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
|
cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 |
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015 | |
| |
Теория и особенности применения: | |
| |
| |
|
Дополнительные принадлежности: | |
| |
| |
| |
| |
|
 Технические характеристики:
|
Технические характеристики |
|
|
|
|
|
|
|
|
|
|
|
|
| |
Количество полюсов
|
2
|
2
|
2
|
2
|
2
|
2
| |
Класс испытаний УЗИП в соответствии с
ГОСТ IEC 61643-11
|
|
|
I |
I |
|
I | |
Вид защиты |
|
|
L/PE, N/PE |
|
|
| |
Номинальное напряжение системы L/N, UO, AC/DC
|
|
|
|
|
|
| |
Макс. длительное рабочее напряжение L/N, UC, AC/DC
|
|
|
275 В/385 В
|
|
|
| |
Импульсный ток L/N, Iimp(10/350) |
7 кА
|
7 кА
|
7 кА
|
7 кА
|
7 кА
|
7 кА
| |
Коммутируемый заряд L/N, Q |
3,5 A×с
|
3,5 A×с
|
3,5 A×с
|
3,5 A×с
|
3,5 A×с
|
3,5 A×с
| |
Удельная энергия L/N, W/R |
12 кДж/Ом
|
12 кДж/Ом
|
12 кДж/Ом
|
12 кДж/Ом
|
12 кДж/Ом
|
12 кДж/Ом
| |
Импульсный ток N/PE, Iimp(10/350)
|
25 кА
|
25 кА
|
25 кА
|
25 кА
|
25 кА
|
25 кА
| |
Коммутируемый заряд N/PE, Q
|
12,5 A×с
|
12,5 A×с
|
12,5 A×с
|
12,5 A×с
|
12,5 A×с
|
12,5 A×с
| |
Удельная энергия N/PE, W/R
|
156 кДж/Ом
|
156 кДж/Ом
|
156 кДж/Ом
|
156 кДж/Ом
|
156 кДж/Ом
|
156 кДж/Ом
|
Номинальный разрядный ток L/N, In(8/20) |
20 кА |
20 кА |
|
20 кА
|
20 кА |
20 кА | |
Номинальный разрядный ток N/PE, In(8/20)
|
30 кА
|
30 кА
|
30 кА
|
30 кА
|
30 кА
|
30 кА
| |
Временное перенапряжение L/N, UT |
|
|
|
|
|
| |
Временное перенапряжение N/PE, UT
|
1200 В / 0,2 с
|
1200 В / 0,2 с
|
1200 В / 0,2 с
|
1200 В / 0,2 с
|
1200 В / 0,2 с
|
1200 В / 0,2 с
| |
Уровень напряжения защиты при Iimp L/N, Up |
|
|
<1,2 кВ |
|
|
| |
Уровень напряжения защиты при In N/PE, Up
|
<1,3 кВ
|
<1,3 кВ
|
<1,3 кВ
|
<1,3 кВ
|
<1,3 кВ
|
<1,3 кВ
| |
Номинал защитного предохранителя |
|
|
|
|
|
| |
Номинальный ток короткого замыкания, ISCCR |
|
|
|
|
|
| |
Рабочая температура |
|
|
-40... +80°C |
-40... +80°C |
|
| |
Время срабатывания, tA |
< 25 нс |
< 25 нс | < 25 нс |
< 25 нс |
< 25 нс | < 25 нс | |
Степень защиты в соответствии с ГОСТ 14254 |
|
|
IP20 |
IP20 |
|
| |
Монтаж |
DIN-рейка 35 мм |
DIN-рейка 35 мм | DIN-рейка 35 мм | DIN-рейка 35 мм |
DIN-рейка 35 мм |
DIN-рейка 35 мм | |
Cечение присоединяемых проводников, макс. значения
|
|
|
|
|
|
| |
- жесткий одножильный |
|
|
|
|
|
35 мм²
| |
- гибкий множильный |
|
25 мм² |
|
|
|
| |
Материал корпуса |
Polyamide PA6 |
Polyamide PA6 | Polyamide PA6 |
Polyamide PA6 |
Polyamide PA6 | Polyamide PA6 | |
Cрок эксплуатации |
не менее 10 лет
|
не менее 10 лет |
не менее 10 лет | не менее 10 лет |
не менее 10 лет |
не менее 10 лет | |
Контакты дистанционной сигнализации для моделей с С
|
|
|
|
|
|
| |
- сечение проводника
|
1 мм² | 1 мм² | 1 мм² | 1 мм² |
1 мм² |
1 мм² | |
- макс. коммутируемый ток AC
|
~ 0,5 A |
~ 0,5 A | ~ 0,5 A | ~ 0,5 A |
~ 0,5 A | ~ 0,5 A | |
- макс. коммутируемое напряжение AC
|
~ 250 В |
~ 250 В | ~ 250 В
|
~ 250 В |
~ 250 В |
~ 250 В | |
- макс. коммутируемый ток DC
|
0,1 A |
0,1 A | 0,1 A | 0,1 A |
0,1 A | 0,1 A | |
- макс. коммутируемое напряжение DC
|
250 В |
250 В | 250 В |
250 В |
250 В |
250 В | |
Масса |
|
|
|
|
|
| |
Номер по каталогу | 100 050
| 100 052
|
100 054
| 100 056
| 100 058
| 100 060
| |
| 100 051
| 100 053
|
100 055
| 100 057
| 100 059
| 100 061
|
|
|
Серия УЗИП с индексом (LT) сертифицирована в системе добровольной
сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам ПАО «Газпром» и периодически подвергаются
тестированию и инспекционному контролю независимых экспертов.
УЗИП с
индексом (LT) предназначены для эксплуатации в микроклиматических
районах с диапазоном температур от -60°С до +80°С и на них
распространяется увеличенный гарантийный срок эксплуатации до 5 лет.
|
|
|
Технические характеристики
|
|
|
|
|
|
| |
|
|
|
|
|
| |
Рабочая температура |
-60...+80 °C
|
-60...+80 °C
|
-60...+80 °C
|
-60...+80 °C
|
-60...+80 °C
|
-60...+80 °C
| |
Гарантийный срок эксплуатации, лет | 5
|
|
5 |
|
|
| |
Номер по каталогу |
100 050
|
100 052
|
100 054
|
100 056
|
100 058
|
100 060
| |
|
100 051
|
100 053
|
100 055
|
100 057
|
100 059
|
100 061
|
| | |
