Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения

УЗИП серии ГИC

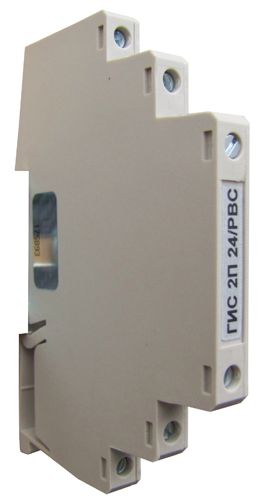

ГИС 2П 24/РВС

УЗИП ГИС 2П 24/РВС в корпусе толщиной 7.3 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 1. Uo= 24 В DC. IL= 0.3 А. ITotal(8/20)= 10 кА.  Скорость передачи данных до 1 Мбит/с. Предназначено для защиты двух сигнальных линий с общим опорным потенциалом.

УЗИП серии  ГИС 2П 24/РВС, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.   УЗИП серии ГИС 2П 24/РВС, ТУ 3428-002-79740390-2007 размещены в корпусе толщиной 7.3 мм для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In(8/20)= 5 кА, вторая на оксидноцинковых варисторах, третья на TVS-диодах с Рppm=1500 Вт. Ступени защиты разделены резисторами. - Количество защищаемых проводников - 2, подключение с помощью винтовых клемм. - Выпускаются на номинальное рабочее напряжение Uo= 24 В DC, номинальный ток IL= 0.3 А. - Способны пропускать суммарный разрядный ток ITotal (8/20)= 10 кА, ITotal (10/350)= 1 кА. - Скорость передачи данных до 1 Мбит/с. - Возможно подключение к шине заземления через контакт на обратной стороне корпуса и DIN-рейку 35 мм.

Структура наименования ГИС 2П 24/РВС: ГИС - устройство  для защиты оборудования слаботочных цепей,  размещено в корпусе толщиной 7.3 мм для крепления на DIN-рейку 35 мм; 2П - количество защищаемых проводников (2) с общим потенциалом; 24 - номинальное рабочее напряжение линия-линия Uo= 24 В DC; РВС - трехкаскадная схема защиты: разрядник-варистор-супрессор.

Схемы:

схема электрическая принципиальная ГИС 2П 24/РВС

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT)) сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

клеммная коробка HAKELBOX-6-S

Технические характеристики:

Технические характеристики		ГИС 2П 24/РВС
Количество защищаемых проводников		2
Номинальное рабочее напряжение, линия/линия, DC/AC	Uo	24 В/16 В
Макс. длительное рабочее напряжение, линия/линия, DC/AC	UC	28 В/20 В
Номинальный ток	IL	0.3 А
Устойчивость к переменному току, 50 Гц, линия/PE		5 А
D1 Импульсный ток (10/350), линия/PE	Iimp	500 А
D1 Суммарный импульсный ток (10/350), линия+линия/PE	ITotal	1 кА
С2 Номинальный разрядный ток (8/20), линия/линия и линия/РЕ	In	5 кА
C2 Суммарный разрядный ток (8/20), линия+линия/PE	ITotal	10 кА
Уровень напряжения защиты при In (8/20), линия/линия	Up	< 250 В
Уровень напряжения защиты при In (8/20), линия/PE		< 100 В
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/линия	Up	< 80 В
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/PE	Up	< 40 В
Время срабатывания, линия/линия	tA	< 1 нc
Время срабатывания, линия/PE	tA	< 100 нc
Вносимое сопротивление (в проводник)		6.6 Ом
Скорость передачи данных, не более		1 Мбит/с
Вид климатического исполнения по ГОСТ 15150-69		У2.1**
Рабочая температура		-40...+80 °C
Степень защиты в соответствии с ГОСТ 14254		IP20
Монтаж		DIN-рейка 35 мм
Cечение присоединяемых проводников		многожильных: 0.25-2.5 мм²; одножильных: 0.25-4 мм²
Материал корпуса		Polyamide PA6
Цвет корпуса		серый
Категория в соответствии с ГОСТ IEC 61643-21		C2, C3, D1
Масса		42 г
Номер по каталогу		406 502



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики		ГИС 2П 24/РВС (LT)
Рабочая температура		-60...+80°C
Вид климатического исполнения по ГОСТ 15150-69		УХЛ2.1**
Гарантийный срок эксплуатации, год		5
Номер по каталогу		406 512
