Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

УЗИП класса II

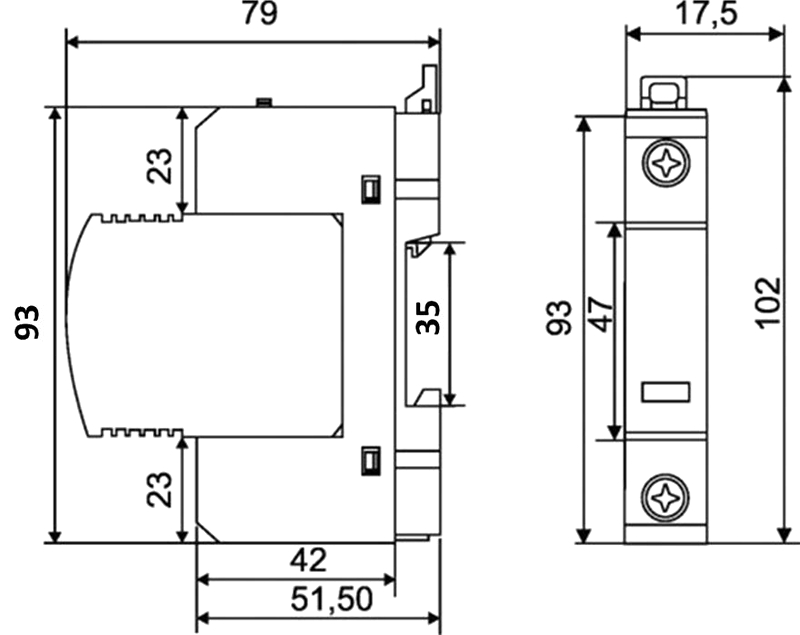

ГСГ2 С

УЗИП класса испытаний II коммутирующего типа. Применяются для защиты нулевого проводника. Состоят из сменного модуля с газонаполненным разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uо= 230/325 В AC/DC. Iimp (10/350)=20 кA.
Устройства ГРОЗОСТОП® ГСГ2-230/20 С соответствуют  УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11.  Устанавливаются в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.     УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.    ГРОЗОСТОП® ГСГ2-230/20 С, ТУ 3428-002-79740390-2007 – УЗИП класса испытаний II на основе газонаполненного разрядника. • Предназначены для защиты нулевого проводника N/PE. • Состоят из сменного модуля c разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. • Способны отводить импульсы тока Iimp (10/350) = 20 кА. • Выпускаются на номинальное рабочее напряжение Uо= 230/325 В AC/DC. • Применяются в сетях с системами заземления типа TN-S, TT и IT. • ГРОЗОСТОП® ГСГ2-230/20 С снабжены контактами дистанционной сигнализации.    Внимание! Запрещена установка ГРОЗОСТОП® ГСГ2-230/20 С в цепи L-N, L-PEN,  L-PE, так как из-за длительного воздействия сопровождающего тока УЗИП может выйти из строя.
Структура наименования ГРОЗОСТОП®  ГСГ2-230/20 С:  ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель"  УЗИП; ГСГ - серия устройств  для защиты оборудования распределительных сетей до 1000 В на основе газонаполненных разрядников; 2 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11; 230 -  номинальное напряжение системы, UO, AC; 20 -  импульсный ток, Iimp(10/350). C - контакты дистанционной сигнализации. Пример: ГРОЗОСТОП® ГСГ2-230/20  - УЗИП производства АО "Хакель" для защиты  оборудования распределительных сетей до 1000 В на основе газонаполненного разрядника, УЗИП класса испытаний II в соответствии с ГОСТ IEC 61643-11, UO=230 В АС, Iimp(10/350)=20 кА, один полюс.
Схемы:
схемы электрические принципиальные УЗИП серии ГРОЗОСТОП ® ГСГ2-230/20 С

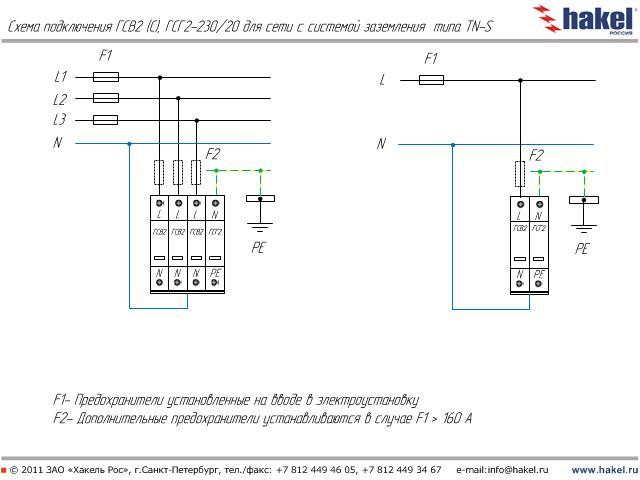

схема подключения для сетей с системой заземления типа TN-S

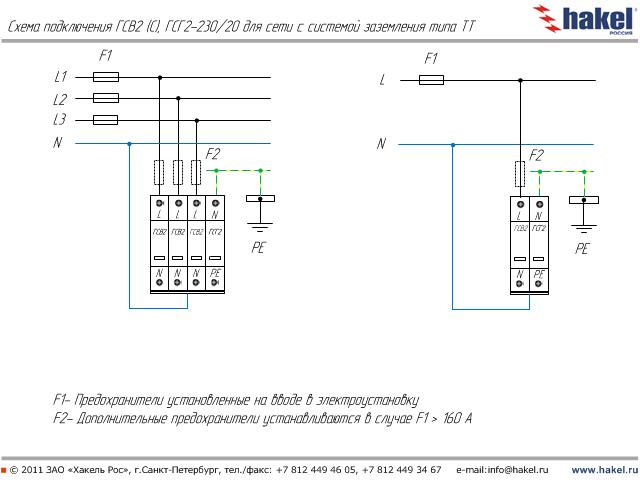

схема подключения для сетей с системой заземления типа TT

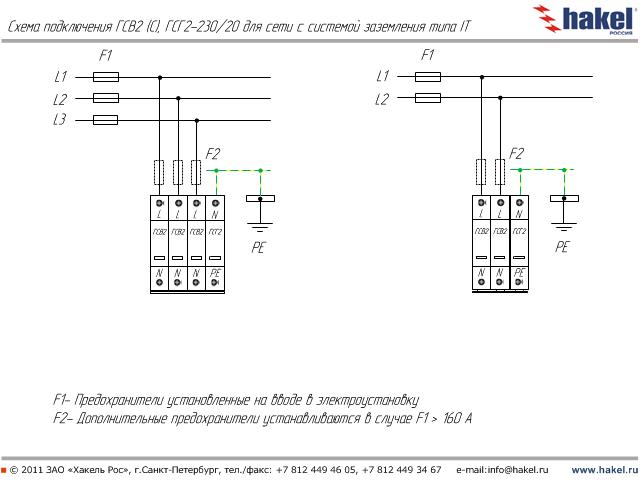

схема подключения для сетей с системой заземления типа IT
схема подключения для сетей постоянного тока с системой заземления типа TN-S
Сертификаты:
сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
Теория и особенности применения:
УЗИП и его параметры
применение УЗИП класса II
Дополнительные принадлежности:
импульсные разделелительные дроссели серии PI-L*
прибор для диагностики УЗИП TESTER H1
вспомогательный соединительный модуль PR100
клеммная коробка HAKELBOX-6-S

Технические характеристики:

Технические характеристики	ГСГ2-230/20 С
	ГСГ2-230/20
Количество полюсов	1
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11	II
Вид защиты	N/PE
Номинальное напряжение системы, UO	230 В АС
Макс. длительное рабочее напряжение, UC	255 В АС
Сопротивление изоляции, Ri	> 1000 МОм
Импульсный ток (10/350), Iimp	20 кА
Коммутируемый заряд, Q	10 A×с
Удельная энергия, W/R	100 кДж/Ом
Временное перенапряжение,  UT	1200 В/0,2 с
Максимальный разрядный ток, Imax(8/20)	50 кА
Номинальный разрядный ток, In(8/20)	20 кА
Уровень напряжения защиты при Iimp, Up	<1,3 кВ
Уровень напряжения защиты при In, Up	<1,5 кВ
Откл.способность сопровождающего тока, Ifi	100 A
Рабочая температура	-40...+80 °C
Время срабатывания, tA	< 100 нс
Степень защиты в соответствии с ГОСТ 14254-2015	IP20
Монтаж	DIN-рейка 35 мм
Cечение присоединяемых проводников, макс. значения
- жесткий одножильный	35 мм²
- гибкий множильный	16 мм²
Материал корпуса	Polyamide PA6
Cрок эксплуатации	не менее 10 лет
Контакты дистанционной сигнализации для моделей с DS
- сечение проводника	1 мм²
- электрическая прочность	3,75 кВэфф
- сопротивление изоляции	2 x 107 Ом
- макс. коммутируемый ток, AC	~ 0,5 A
- макс. коммутируемое напряжение, AC	~ 250 В
- макс. коммутируемый ток, DC	0,1 A
- макс. коммутируемое напряжение, DC	250 В
Масса	76 г
Номер по каталогу	200 026
	200 000



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики	ГСГ2-230/20 С (LT)
	ГСГ2-230/20 (LT)
Рабочая температура	-60...+80 °C
Гарантийный срок эксплуатации, год	5
Номер по каталогу	200 026
	200 000
