Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения

УЗИП серий DTR, DTNVR

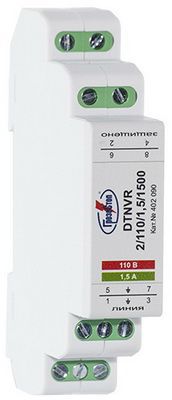

DTNVR */**/1.5/1500

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. UO = 6, 12, 24, 30, 48, 60, 80, 110, 115, 230 В. IL = 1.5 А. In(8/20) = 20 кА. В УЗИП применяются TVS-диоды с Рppm = 1500 Вт. Скорость передачи данных до 1 Мбит/с.

УЗИП серии DTNVR */**/1.5/1500, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.   УЗИП серии DTNVR */**/1.5/1500, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In(8/20) = 20 кА, вторая на TVS-диодах с Рppm = 1500 Вт. - Количество защищаемых пар проводников - 1-2, подключение с помощью винтовых клемм - 4.0 мм². - Выпускаются на номинальное рабочее напряжение UO = 6, 12, 24, 30, 48, 60, 80, 110, 115, 230 В, номинальный ток IL = 1.5 А. - Способны пропускать максимальный разрядный ток In(8/20) = 20 кА. - Скорость передачи данных до 1 Мбит/с.

Структура наименования DTNVR */**/1.5/1500: DTNVR 1.5 - устройство для защиты оборудования слаботочных цепей с номинальным током IL = 1.5 А, размещено в корпусе для крепления на DIN-рейку 35 мм; * - количество защищаемых пар проводников - 1, 2; ** - номинальное рабочее напряжение Uo = 6, 12, 24, 30, 48, 60, 80, 110, 115, 230 В; 1.5 - номинальный рабочий ток IL= 1.5 А; 1500 - вторая ступень защиты выполнена  на TVS-диодах с Рppm = 1500 Вт. . Пример: DTNVR 2/6/1.5/1500  - устройство для защиты оборудования слаботочных цепей с  номинальным током IL= 1.5 А, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, номинальное рабочее напряжение UO= 6 В DC, первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20)= 20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm= 1500 Вт, устройство сделано в России.

Схемы:

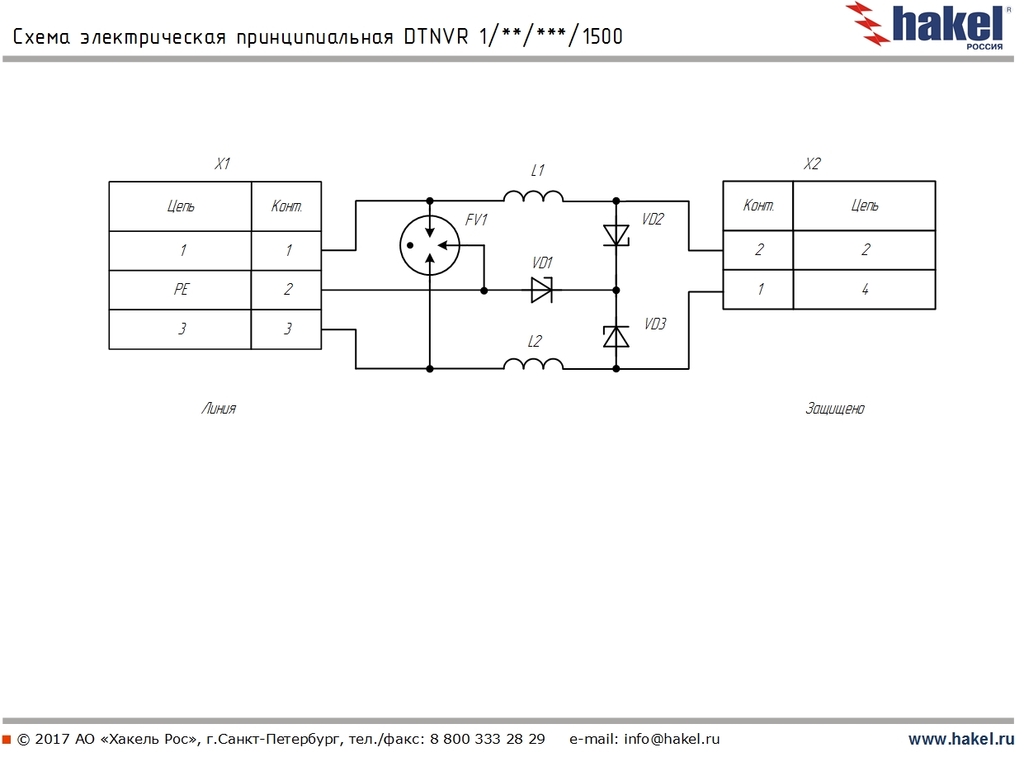

схема электрическая принципиальная DTNVR 1/**/***/1500

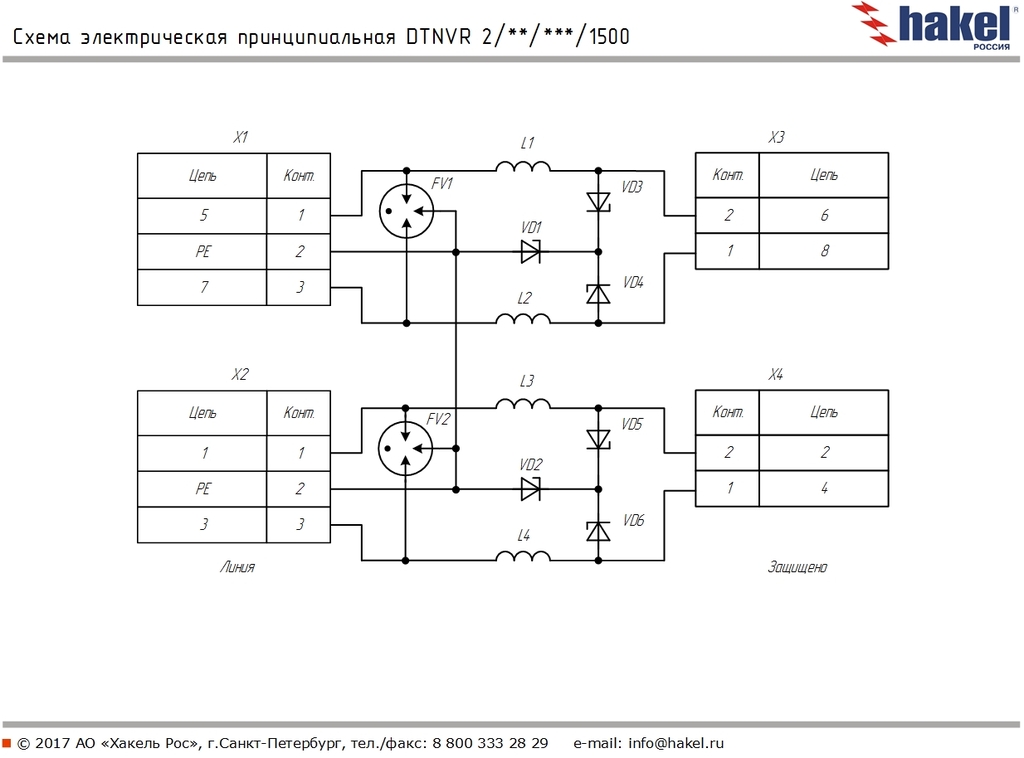

схема электрическая принципиальная DTNVR 2/**/***/1500

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))

сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

Теория и особенности применения:

УЗИП и его параметры

DTNVR */6/1.5/1500 - защита линий интерфейсов CANopen, DeviceNet, Interbus-S

DTNVR */6/1.5/1500, DTNVR */24/1.5/1500 - защита линий интерфейса PROFIBUS

DTNVR */30/1.5/1500 - защита линий интерфейса FOUNDATION Fieldbus

DTNVR */48/1.5/1500 - защита линий интерфейса M-Bus

УЗИП DTNVR */350/1,5/1500  предназначены в первую очередь для защиты оборудования систем передачи данных, управления, контроля и измерения. Применение данных УЗИП в цепях питания может привести к выходу  из строя УЗИП.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

клеммная коробка HAKELBOX-6-S

Технические характеристики:

УЗИП на номинальное рабочее напряжение Uo= 6, 12, 24, 30 В DC

Технические характеристики Количество защищаемых пар	1	DTNVR 1/6/1,5/1500	DTNVR 1/12/1,5/1500	DTNVR 1/24/1,5/1500	DTNVR 1/30/1,5/1500
	2	DTNVR 2/6/1,5/1500	DTNVR 2/12/1,5/1500	DTNVR 2/24/1,5/1500	DTNVR 2/30/1,5/1500
Номинальное рабочее напряжение, DC/AC	UO	6 В/ 4 В	12 В/ 8 В	24 В/ 16 В	30 В/ 20 В
Макс. длительное рабочее напряжение,  DC/AC	UC	7 В/ 5 В	14 В/ 10 В	28 В/ 20 В	33 В/ 23 В
Номинальный ток	IL	1.5 А	1.5 А	1.5 А	1.5 А
D1 Импульсный ток (10/350)	Iimp	2.5 кА	2.5 кА	2.5 кА	2.5 кА
C2 Номинальный разрядный ток (8/20)	In	20 кА	20 кА	20 кА	20 кА
Уровень напряжения защиты при I= 1 кА (8/20), (линия-линия)	Up	< 18 В	< 28 В	< 43 В	< 49 В
C3 Уровень напряжения защиты при 1 кВ/мкс, (линия-линия)	Up	< 10 В	< 19 В	< 34 В	< 44 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами	Рppm	1500 Вт	1500 Вт	1500 Вт	1500 Вт
Время срабатывания	tA	< 1 нс	< 1 нс	< 1 нс	< 1 нс
Скорость передачи данных, не более		1 Мбит/с	1 Мбит/с	1 Мбит/с	1 Мбит/с
Вносимая индуктивность	L	4.7 мкГн	4.7 мкГн	4.7 мкГн	4.7 мкГн
Вносимая емкость	С	1.5 нФ	1.5 нФ	1.5 нФ	1.5 нФ
Вид климатического исполнения по ГОСТ 15150-69		У2.1**	У2.1**	У2.1**	У2.1**
Рабочая температура		-40...+80 °C	-40...+80 °C	-40...+80 °C	-40...+80 °C
Степень защиты в соответствии с ГОСТ 14254		IP20	IP20	IP20	IP20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ IEC 61643-21 - 2014		C2, C3, D1	C2, C3, D1	C2, C3, D1	C2, C3, D1
Номер по каталогу		402 019	402 029	402 039	402 049
		402 020	402 030	402 040	402 050



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.

Технические характеристики Количество защищаемых пар	1	DTNVR 1/6/1,5/1500 (LT)	DTNVR 1/12/1,5/1500 (LT)	DTNVR 1/24/1,5/1500 (LT)	DTNVR 1/30/1,5/1500 (LT)
	2	DTNVR 2/6/1,5/1500 (LT)	DTNVR 2/12/1,5/1500 (LT)	DTNVR 2/24/1,5/1500 (LT)	DTNVR 2/30/1,5/1500 (LT)
Рабочая температура		-60...+80 °C	-60...+80 °C	-60...+80 °C	-60...+80 °C
Гарантийный срок эксплуатации, год		5	5	5	5
Номер по каталогу		400 268	400 079	400 270	400 695
		400 084	400 269	400 271	400 041







УЗИП на номинальное рабочее напряжение Uo= 48, 60, 80, 110 В DC

Технические характеристики Количество защищаемых пар	1	DTNVR 1/48/1,5/1500	DTNVR 1/60/1,5/1500	DTNVR 1/80/1,5/1500	DTNVR 1/110/1,5/1500
	2	DTNVR 2/48/1,5/1500	DTNVR 2/60/1,5/1500	DTNVR 2/80/1,5/1500	DTNVR 2/110/1,5/1500
Номинальное рабочее напряжение, DC/AC	UO	48 В/ 34 В	60 В/ 42 В	80 В/ 57 В	110 В/ 78 В
Макс. длительное рабочее напряжение, DC/AC	UC	57 В/ 37 В	72 В/ 52 В	96 В/ 68 В	132 В/ 94 В
Номинальный ток	IL	1.5 А	1.5 А	1.5 А	1.5 А
D1 Импульсный ток (10/350)	Iimp	2.5 кА	2.5 кА	2.5 кА	2.5 кА
C2 Номинальный разрядный ток (8/20)	In	20 кА	20 кА	20 кА	20 кА
Уровень напряжения защиты при I= 1 кА (8/20), (линия-линия)	Up	< 86 В	< 100 В	< 158 В	< 186 В
C3 Уровень напряжения защиты при 1 кВ/мкс, (линия-линия)	Up	< 67 В	< 84 В	< 108 В	< 158 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами	Рppm	1500 Вт	1500 Вт	1500 Вт	1500 Вт
Время срабатывания	tA	< 1 нс	< 1 нс	< 1 нс	< 1 нс
Скорость передачи данных, не более		1 Мбит/с	1 Мбит/с	1 Мбит/с	1 Мбит/с
Вносимая индуктивность	L	4.7 мкГн	4.7 мкГн	4.7 мкГн	4.7 мкГн
Вносимая емкость	С	1.5 нФ	1.5 нФ	1.5 нФ	1.5 нФ
Вид климатического исполнения по ГОСТ 15150-69		У2.1**	У2.1**	У2.1**	У2.1**
Рабочая температура		-40...+80 °C	-40...+80 °C	-40...+80 °C	-40...+80 °C
Степень защиты в соответствии с ГОСТ 14254		IP20	IP20	IP20	IP20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ IEC 61643-21 - 2014		C2, C3, D1	C2, C3, D1	C2, C3, D1	C2, C3, D1
Номер по каталогу		402 059	402 069	402 079	402 089
		402 060	402 070	402 080	402 090

Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.

Технические характеристики Количество защищаемых пар	1	DTNVR 1/48/1,5/1500 (LT)	DTNVR 1/60/1,5/1500 (LT)	DTNVR 1/80/1,5/1500 (LT)	DTNVR 1/110/1,5/1500 (LT)
	2	DTNVR 2/48/1,5/1500 (LT)	DTNVR 2/60/1,5/1500 (LT)	DTNVR 2/80/1,5/1500 (LT)	DTNVR 2/110/1,5/1500 (LT)
Рабочая температура		-60...+80 °C	-60...+80 °C	-60...+80 °C	-60...+80 °C
Гарантийный срок эксплуатации, год		5	5	5	5
Номер по каталогу		400 272	400 274	400 276	402 093
		400 273	400 275	400 277	400 278





УЗИП на номинальное рабочее напряжение Uo= 115 B DC, 230 В AC

Технические характеристики Количество защищаемых пар	1	DTNVR 1/115/1,5/1500	DTNVR 1/350/1,5/1500
	2	DTNVR 2/115/1,5/1500	DTNVR 2/350/1,5/1500
Номинальное рабочее напряжение, DC/AC	UO	115 В/ 80 B	- / 230 B
Макс. длительное рабочее напряжение, DC/AC	UC	138 В/ 96 B	- / 275 B
Номинальный ток	IL	1.5 А	1.5 А
D1 Импульсный ток (10/350)	Iimp	2.5 кА	2.5 кА
C2 Номинальный разрядный ток (8/20)	In	20 кА	20 кА
Уровень напряжения защиты при I= 1 кА (8/20), (линия-линия)	Up	< 191 В	< 520 В
C3 Уровень напряжения защиты при 1 кВ/мкс, (линия-линия)	Up	< 161 В	< 440 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами	Рppm	1500 Вт	1500 Вт
Время срабатывания	tA	< 1 нс	< 1 нс
Скорость передачи данных, не более		1 Мбит/с	1 Мбит/с
Вносимая индуктивность	L	4.7 мкГн	4.7 мкГн
Вносимая емкость	С	1.5 нФ	1.5 нФ
Вид климатического исполнения по ГОСТ 15150-69		У2.1**	У2.1**
Рабочая температура		-40...+80 °C	-40...+80 °C
Степень защиты в соответствии с ГОСТ 14254		IP20	IP20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-4.0 мм²	0.25-4.0 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый
Категория в соответствии с ГОСТ IEC 61643-21 - 2014		C2, C3, D1	C2, C3, D1
Номер по каталогу		402 099	405 033
		402 100	405 034



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.

Технические характеристики Количество защищаемых пар	1	DTNVR 1/115/1,5/1500 (LT)	DTNVR 1/350/1,5/1500 (LT)
	2	DTNVR 2/115/1,5/1500 (LT)	DTNVR 2/350/1,5/1500 (LT)
Рабочая температура		-60...+80 °C	-60...+80 °C
Гарантийный срок эксплуатации, год		5	5
Номер по каталогу		400 279	405 066
		400 280	400 281
