SPC PV DS
|
| |
| |
Трехполюсные УЗИП класса I+II ограничивающего типа для защиты оборудования силовых цепей фотоэлектрических систем. Uс = 600, 800, 1000 В DC. Iimp(L/PE) (10/350)= 12 кА. | |
| |
УЗИП серии SPC PV DS по
способности выдерживать токовые нагрузки соответствует УЗИП класса I,
согласно ГОСТ IEC 61643-11, а по ограничению переходных
напряжений допустимых для оборудования Up – УЗИП класса II. Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и
CO-153-34.21.122-2003). Предназначены для защиты оборудования силовых
цепей фотоэлектрических систем от импульсных перенапряжений, вызванных
прямыми ударами в систему молниезащиты объекта, конструкции
фотоэлектрических систем или линию электропередач.
SPC PV DS, ТУ 3428-002-79740390-2007 – серия УЗИП класса I+II на основе оксидно-цинковых варисторов.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
• Предназначены для защиты силовых цепей L-/PE, L+/PE, L-/L+.
• Способны отводить импульсы тока Iimp (L/PE)(10/350)= 12 кА, Imax (L/PE)(8/20)= 120 кА.
• Выпускаются на максимальное длительное рабочее напряжение Uc = 600, 800, 1000 В DC.
• Варисторные секции снабжены терморасцепителями. В исправном состоянии УЗИП индикатор утоплен, в неисправном - выдвинут.
• SPC PV DS cнабжены контактами дистанционной сигнализации.

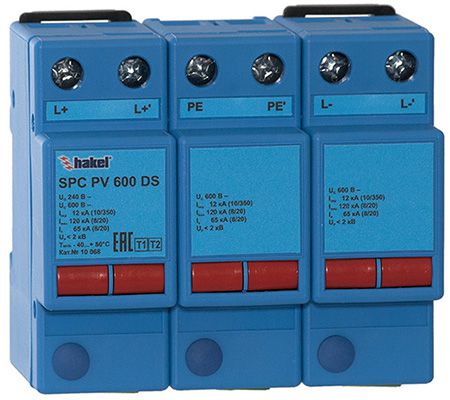

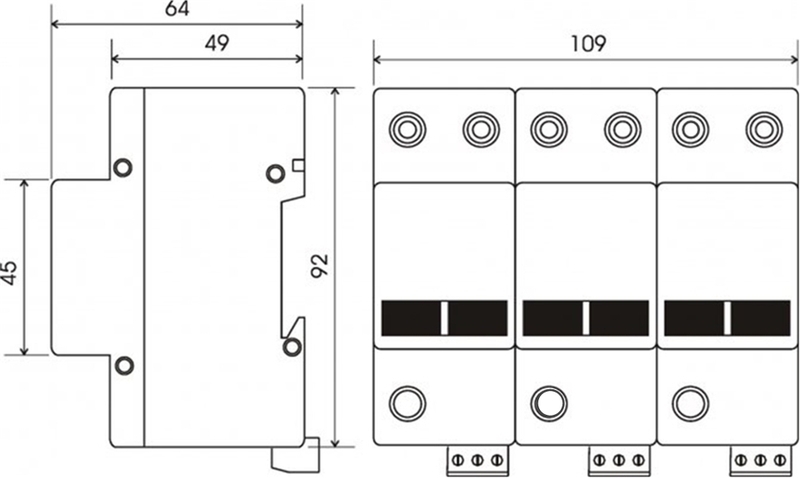

УЗИП серии SPC PV DS выпускаются в корпусах Mod.1. Особенностью корпуса Mod.1 является наличие двойных клемм для подключения фазных проводников (L – L’), что позволяет применять схему подключения типа «V»- соединение. | |
|
| |
| |
| |
| |
| |
| |
| |
|
 cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
| |
Теория и особенности применения: | |
| |
| |
|
Дополнительные принадлежности: | |
| |
| |
| |
|
 Технические характеристики:
|
Технические характеристики
|
|
|
| |
|
|
| |
Класс испытаний УЗИП в соответствии с
ГОСТ IEC 61643-11
|
I+II |
I+II |
| |
Вид защиты |
|
|
| |
Номинальное рабочее напряжение, UO |
|
|
| |
Макс. длительное рабочее напряжение, UC |
|
|
| |
Импульсный ток, Iimp(10/350) |
|
|
| |
Коммутируемый заряд, Q |
|
|
| |
Удельная энергия W/R, L/PE |
|
|
| |
Уровень напряжения защиты при Iimp, Up |
< 2000 В |
|
| |
Максимальный разрядный ток, Imax(8/20) |
|
|
|
Номинальный разрядный ток, In(8/20) |
|
|
| |
Номинал защитного предохранителя |
|
|
315 A gG | |
Номинальный ток короткого замыкания, ISCCR
|
80 кА
|
80 кА
|
80 кА
|
Номинал защитного предохранителя при "V" - соединении |
|
|
| |
Рабочая температура, υ |
-40...+80 °C |
-40...+80 °C |
| |
Время срабатывания tA, L/N | < 25 нс |
< 25 нс |
| |
Степень защиты в соответствии с ГОСТ 14254 |
IP20 |
IP20 |
| |
Монтаж | DIN-рейка 35 мм | DIN-рейка 35 мм |
DIN-рейка 35 мм | |
Cечение присоединяемых проводников |
|
|
| |
- жесткий одножильный |
|
35 мм2 |
| |
- гибкий множильный |
|
25 мм2 |
| |
Материал корпуса | Polyamide PA6 |
Polyamide PA6 |
Polyamide PA6 | |
Цвет корпуса |
синий |
|
| |
Cрок эксплуатации |
не менее 10 лет | не менее 10 лет |
не менее 10 лет | |
Контакты дистанционной сигнализации для моделей с DS |
|
|
| |
- электрическая прочность | 3,75 кВэфф | 3,75 кВэфф |
3,75 кВэфф | |
- сопротивление изоляции |
2 x 107 Ом |
|
| |
- макс. коммутируемый ток | ~ 0,5 A | ~ 0,5 A |
~ 0,5 A | |
- макс. коммутируемое напряжение | ~ 250 В
|
~ 250 В |
| |
Масса |
|
|
| |
Номер по каталогу |
10 068 |
10 069 |
10 070 | |
|
10 168 |
10 169 |
10 170 |
| | |
|
|
