ГИР 4/485

|
| |
| | УЗИП для защиты линий двухпроводного последовательного интерфейса RS-485 со скоростью передачи до 10 Мбит/с. IL= 0.1 A, UO = 6 В DC. Разъемы RJ/RJ. | |
| УЗИП серии ГИР 4/485, ТУ 3428-002-79740390-2007 предназначены для защиты линий двухпроводного последовательного интерфейса RS-485 в пределах 0А(B) - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1.

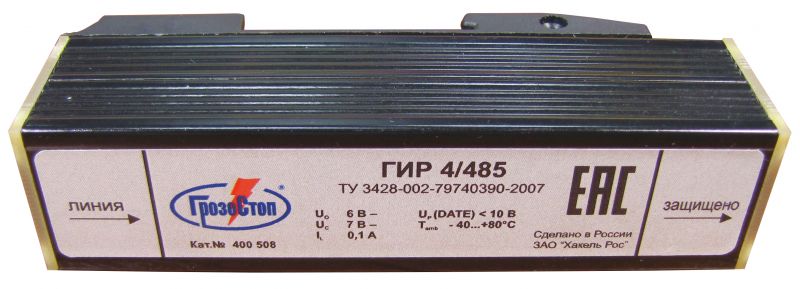

- Выполнено в металлическом корпусе с замком для установки на 35 мм DIN рейку. Со стороны линии и защищаемого оборудования установлены разъемы 8Р8С (RJ45).
- Корпус устройства и экраны разъемов соединены с контактом защитного заземления.
- Защита 2-х линий, выполненных на витой паре.
- Винт заземления М3 находится на тыльной стороне корпуса и оснащен U-образным кабельным наконечником.

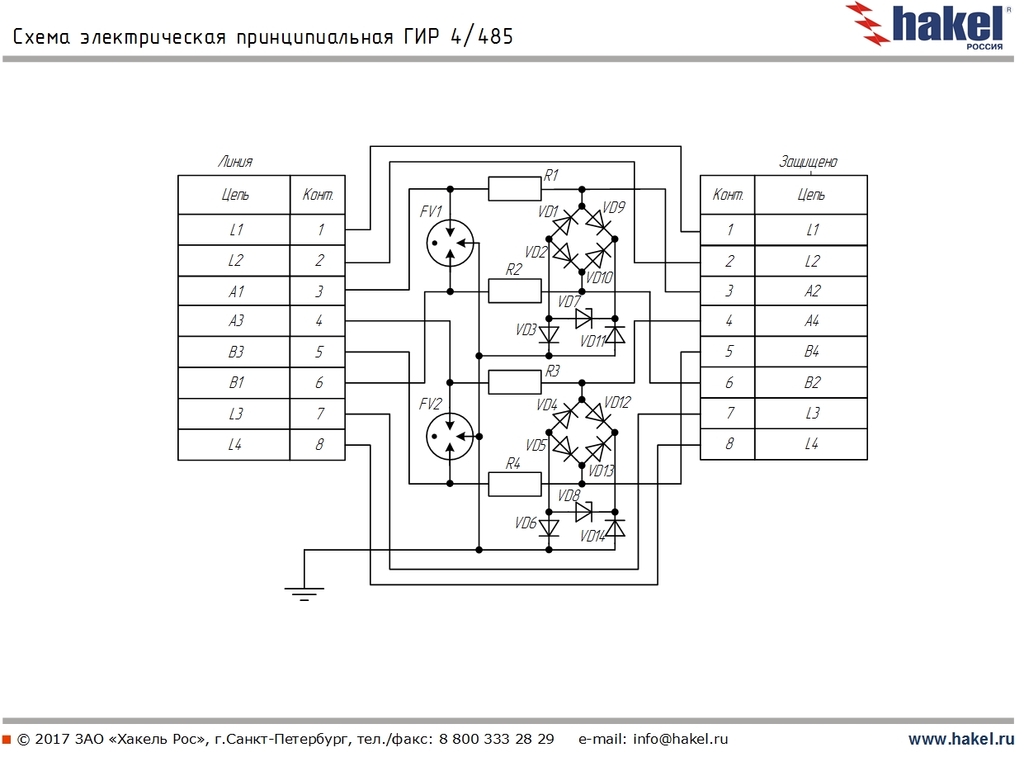

- Первая ступень защиты выполнена на газонаполненных разрядниках, вторая - на TVS-диодах. Ступени развязаны резисторами.
- Рассчитано на номинальный рабочий ток IL = 0.1 A. | |
| |
| |
| |
| |
| |
|
 cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| | |
Теория и особенности применения: | |
| | |
Дополнительные принадлежности: | |
| | | |
|
 Технические характеристики:
Технические характеристики |
| ГИР 4/485
| |
Количество защищаемых пар |
| 2
| |
Номера контактов защищаемых пар разъема 8Р8С (RJ45)
|
|
3,6; 4,5
| | Номера контактов не защищаемых транзитных пар разъема 8Р8С (RJ45) |
| 1,2; 7,8
| |
Номинальное рабочее напряжение линия-линия, DC |
UО |
6 В | |
Макс. длительное рабочее напряжение линия-линия, DC |
UC |
7 В
| |
|
IL |
0.1 А
| |
Род тока
|
|
постоянный
| |
Вид защиты
|
|
линия-линия, линия-PE
| |
D1 Суммарный импульсный ток (10/350)
|
|
1 кА
|
С2 Номинальный разрядный ток (8/20), линия-линия, линия-РЕ
|
In |
1 кА |
С2 Суммарный разрядный ток (8/20), линия+линия/ PE
|
|
4 кА |
C2 Уровень напряжения защиты при In, линия-линия, линия-РЕ
|
|
< 30 В - пары данных (С2 - 2 кВ/ 1 кА) |
C3 Уровень напряжения защиты при 1 кВ/мкс, линия-линия, линия-РЕ
|
|
| |
Время срабатывания, линия-линия, линия-РЕ |
| < 1 нс
| |
Скорость передачи данных, не более
|
|
10 Мбит/с
| |
Вносимое сопротивление (в провод)
|
|
1.5 Ом
| Вносимая емкость, f= 1 МГц
|
| < 1,5 нФ | |
Климатическое исполнение, кат.размещения по ГОСТ 15150-69
|
|
У2.1**
| |
Рабочая температура |
υ |
- 40...+80°C
|
Время срабатывания линия-линия/ линия-PE
|
tA |
< 1 нc/ < 100 нс
| |
Степень защиты в соответствии с ГОСТ 14254 |
|
IP20 | |
Монтаж |
| DIN-рейка 35 мм
| |
Материал корпуса
|
|
Al (алюминий)
| |
Соответствует
|
|
Кат. 6, ИСO/МЭК 11801
| |
Тестировано
|
| ГОСТ IEC 61643-21 - 2014
| Масса
|
| 100 г
| |
Номер по каталогу |
|
400 508
|
|
| | |
|
|
