Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

УЗИП класса I+II+III

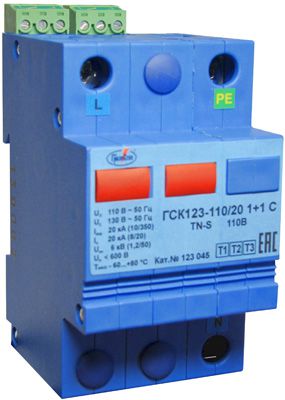

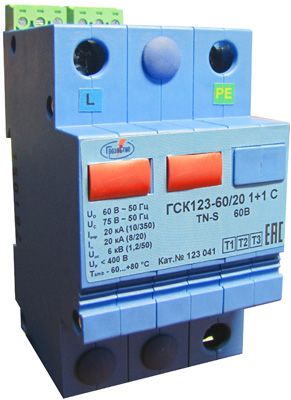

ГСК123-60/20 1+1 С, ГСК123-110/20 1+1 С

В связи с обновлением модельного ряда с 01.03.2021 г. снимаются с серийного производства. По вопросам возможности изготовления обращайтесь к сотрудникам коммерческого отдела.
Снимаемое УЗИП Номер по каталогу Аналогичное УЗИП Номер по каталогу ГСК123-60/20 1+1 C 123 041 ГСК123-60/25 1+1 C 123 051  ГСК123-60/20 1+1   123 040 ГСК123-60/25 1+1  123 050 ГСК123-60/20 1+1 C (LT) 123 141 ГСК123-60/25 1+1 C (LT) 123 151 ГСК123-60/20 1+1 (LT)  123 140 ГСК123-60/25 1+1 (LT) 123 150 ГСК123-110/20 1+1 C    123 045 РК12-150/25/1+1 C 120 233  ГСК123-110/20 1+1    123 044 РК12-150/25/1+1  120 232 ГСК123-110/20 1+1 С (LT)  123 145 РК12-150/25/1+1 C 120 233 ГСК123-110/20 1+1 (LT)  123 144 РК12-150/25/1+1  120 232
Двухполюсные УЗИП класса испытаний I, II, III комбинированного типа для сетей с системами заземления типа TN-S, TT и IT. Uо = 60/80, 110/150 В AC/DC. Iimp(L/N) (10/350) = 20 кА. Iimp(N/PE) (10/350) = 20 кА.
Устройства серии ГРОЗОСТОП® ГСК123-*/20 1+1 С по способности выдерживать токовые нагрузки соответствуют УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном или кабельном вводе электропитания.   ГРОЗОСТОП® ГСК123-*/20 1+1 С, ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника.   • Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I, II и III ступенями защиты. • Выпускаются на номинальное рабочее напряжение 60/80, 110/150 В (AC/DC). • Предназначены для защиты фазного L/N и нулевого проводов N/PE при воздушном или кабельном вводе. • Способны отводить импульсы тока Iimp (L/N)(10/350)= 20 кА, Iimp (N/PE)(10/350) = 20 кА, Imax (L/N)(8/20) = 150 кА. • Обеспечивают уровень напряжения защиты Up < 400, 600 В. • Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут. • Применяются в сетях с системами заземления типа TN-S, TT и IT. • ГСК123-60/20 1+1 С, ГСК123-110/20 1+1 С cнабжены контактами дистанционной сигнализации.
Схемы:
принципиальная схема ГРОЗОСТОП® ГСК123-*/20 1+1 С
схема подключения для сети с системой заземления типа TN-S

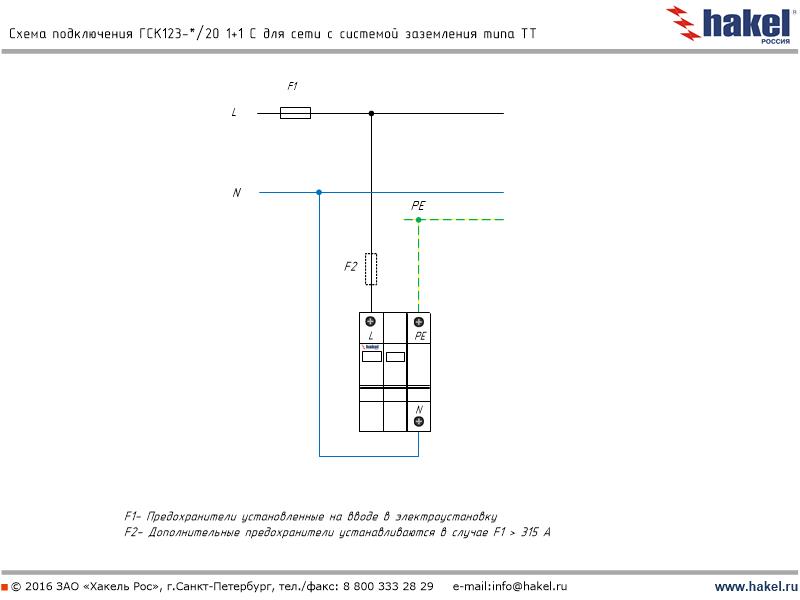

схема подключения для сети с системой заземления типа TT

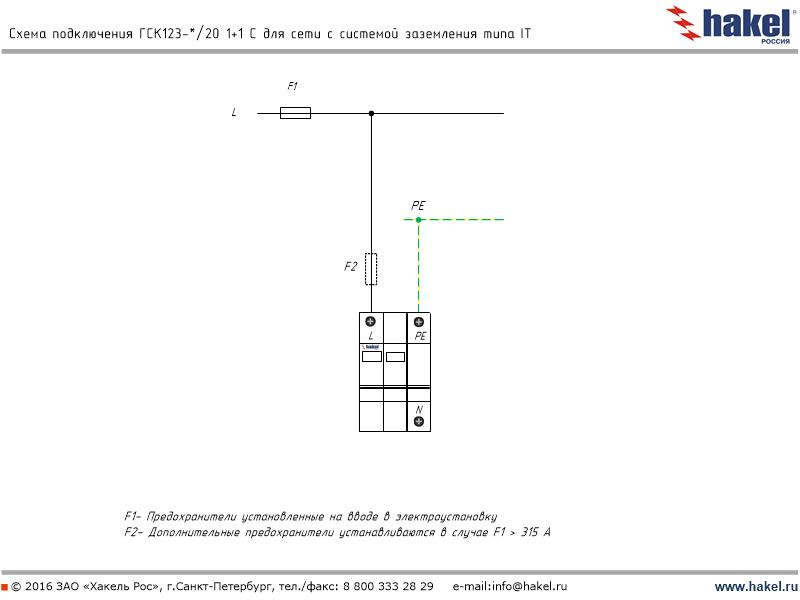

схема подключения для сети с системой заземления типа IT
Сертификаты:
сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
Теория и особенности применения:
УЗИП и его параметры
Дополнительные принадлежности:
импульсные разделелительные дроссели серии PI-L*
прибор для диагностики УЗИП TESTER H1
вспомогательный соединительный модуль PR100



Технические характеристики:

Технические характеристики ГСК123-60/20 1+1 С ГСК123-110/20 1+1 С   ГСК123-60/20 1+1 ГСК123-110/20 1+1 Класс УЗИП в соответствии с ГОСТ IEC 61643-11 I, II, III I, II, III Вид защиты L/N, N/PE L/N, N/PE Номинальное напряжение системы, Uo  60 В/ 80 B AC/DC 110 В/ 150 В АС/DC Макс. длительное рабочее напряжение, UC  75 В/ 100 В АС/DC 130 В/ 170 В АС/DC Импульсный ток Iimp(10/350), L/N 20 кА 20 кА Импульсный ток Iimp(10/350), N/PE 20 кА 20 кА Коммутируемый заряд Q, L/N 10 A×с 10 A×с Коммутируемый заряд Q, N/PE 10 A×с 10 A×с Удельная энергия W/R, L/N 100 кДж/Ом 100 кДж/Ом Удельная энергия W/R, N/PE 100 кДж/Ом 100 кДж/Ом Номинальный разрядный ток, In(8/20) 20 кА 20 кА Испытательный импульс, Uoc(1,2/50)  6 кВ  6 кВ   Испытательный импульс, Uoc(1,2/50)   10 кВ   10 кВ    Уровень напряжения защиты при In, Up L/N < 400 В   < 600 В    Уровень напряжения защиты при In, Up N/PE < 500 В    < 1000 В   Уровень напряжения защиты при Uoc, Up L/N < 250 В    < 400 В    Уровень напряжения защиты при Uoc, Up N/PE < 900 В   < 1100 В   Временное перенапряжение  UT, L/N 87 В / 5 с 160 В / 5 с Временное перенапряжение  UT, N/PE 1200 В / 0.2 с 1200 В / 0.2 с Номинал защитного предохранителя 315 A  gG 315 A  gG Номинальный ток короткого замыкания, Isccr 80 кА 80 кА Рабочая температура -40... +80°C -40... +80°C Время срабатывания tA, L/N < 25 нс < 25 нс Время срабатывания tA, N/PE < 100 нс < 100 нс Степень защиты в соответствии с ГОСТ 14254-2015  IP20  IP20 Монтаж DIN-рейка 35 мм DIN-рейка 35 мм Cечение присоединяемых проводников     - жесткий одножильный 35 мм² 35 мм² - гибкий множильный 25 мм² 25 мм² Материал корпуса  Polyamide PA6  Polyamide PA6 Цвет корпуса синий синий Cрок эксплуатации не менее 10 лет не менее 10 лет Контакты дистанционной сигнализации для моделей с С     - электрическая прочность 3,75 кВэфф 3,75 кВэфф - сопротивление изоляции 2 x 107 Ом 2 x 107 Ом - макс. коммутируемый ток ~ 0,5 A ~ 0,5 A - макс. коммутируемое напряжение  ~ 250 В  ~ 250 В Масса 290 г 290 г Номер по каталогу 123 041 123 045   123 040 123 044



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики	ГСК123-60/20 1+1 С (LT)	ГСК123-110/20 1+1 С (LT)
	ГСК123-60/20 1+1 (LT)	ГСК123-110/20 1+1 (LT)
Рабочая температура	-60... +80°C	-60... +80°C
Гарантийный срок эксплуатации, год	5	5
Номер по каталогу	123 141	123 145
	123 140	123 144
