Двухполюсные УЗИП класса испытаний II+III комбинированного типа для сетей с системой заземления типа TN-S, TT. Uo = 230/300 В АС/DC. Imax(8/20)= 20 кА. Выполнены по схеме для защиты от поперечных перенапряжений в цепях "провод - провод".
Устройства серии ГСК23-230/20 1+1 C испытаны
в соответствии с классами испытаний II и III, согласно ГОСТ IEC 61643-11. Устанавливаются после УЗИП класса I в пределах 1 - 3 зон
молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) в распределительные щиты.
При
расстоянии от точки установки УЗИП класса испытаний II+III до
защищаемого оборудования менее 5 м по кабелю, необходимости в установке
дополнительного устройства защиты класса испытаний III в
непосредственной близости от оборудования не возникает.

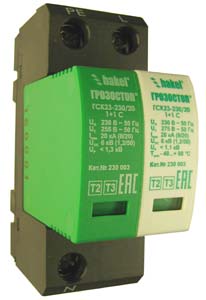

ГСК23-230/20 1+1 C, ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний II+III на основе оксидно-цинковых варисторов и газонаполненного разрядника.
• Предназначены для защиты фазногои нулевого проводников от от противофазных (поперечных) перенапряжений в цепяхL/N,N/PE в системах переменного
тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока.
• Состоят из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока Imax(8/20) = 20 кА, Uoc(1.2/50)= 6 кВ.
•Выпускаются на номинальное напряжение системы Uо= 230/300 В AC/DC
• Применяются в сетях с системами заземления типа TN-S, TT.
• Визуальный контроль рабочего состояния УЗИП
проводится с помощью индикаторов на сменных модулях. В
исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля ГСК23-230/20 1+1 С дополнительно cнабжены “сухим” контактом дистанционной сигнализации.
Структура наименования ГРОЗОСТОП® ГСК23-230/20 1+1 C:
ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;
ГСК - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
23 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
230 - номинальное напряжение системы, Uо AC;
20 - максимальный разрядный ток, Imax(8/20);
1+1 - количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния.
Пример: ГРОЗОСТОП® ГСК23-230/20 1+1 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний II и III в соответствии с ГОСТ IEC 61643-11, Uо=230 В АС, Imax(8/20)=20 кА, два полюса,схема включения для защиты от поперечных перенапряжений.
При измерениях, производимых на
электроустановке, когда методикой измерений предусматриваются испытания
высокими напряжениями (например, проверка сопротивления изоляции)
необходимо отключать УЗИП от электроустановки. Несоблюдение этого
правила приведет к искажению результатов измерения или, в худшем случае, к
выходу устройства из строя.
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11
II+III
Вид защиты
L/N, N/PE
Номинальное напряжение системы, UO
230 В/300 В AC/DC
Максимальное длительное рабочее напряжение, UC
275 В/350 B AC/DC
Максимальный разрядный ток L/N, N/PE, Imax(8/20)
20 кА
Номинальный разрядный ток L/N, N/PE, In(8/20)
10 кА
Испытательный импульс L/N, N/PE, Uoc(1,2/50)
6 кВ
Уровень напряжения защиты L/N при Imax, Up
< 1.1 кВ
Уровень напряжения защиты L/N при Uoc, Up
< 0.8 кВ
Уровень напряжения защиты N/PE при Imax, Up
< 0.9 кВ
Уровень напряжения защиты N/PE при Uoc, Up
< 1.3 кВ
Временное перенапряжение L/N, UT
335 В/ 5 с
Временное перенапряжение N/PE, UT
1200 В/ 0,2 с
Номинал защитного предохранителя
25 A gG
Номинальный ток короткого замыкания, ISCCR
25 кА
Рабочая температура
-40...+80 °C
Время срабатывания L/N, tA
< 25 нс
Время срабатывания N/PE, tA
< 100 нс
Степень защиты в соответствии с ГОСТ 14254-2015
IP20
Монтаж
DIN-рейка 35 мм
Cечение присоединяемых проводников, не более
6 мм²
Материал корпуса
Polyamide PA6
Cрок эксплуатации
не менее 10 лет
Контакты дистанционной сигнализации для моделей с С
- сечение проводника
1 мм²
- электрическая прочность
3.75 кВэфф
- сопротивление изоляции
2х107 Ом
- макс. коммутируемый ток AC/DC
~ 0.5/0.1 A
- макс. коммутируемое напряжение AC/DC
250 В
Масса
247 г
Номер по каталогу
230 003
230 002
Серия УЗИП с индексом (LT) сертифицирована в системе добровольной
сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам ПАО «Газпром» и периодически подвергаются
тестированию и инспекционному контролю независимых экспертов.
УЗИП с
индексом (LT) предназначены для эксплуатации в микроклиматических
районах с диапазоном температур от -60°С до +80°С и на них
распространяется увеличенный гарантийный срок эксплуатации до 5 лет.
Технические характеристики:
