Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения

УЗИП серий РСТ

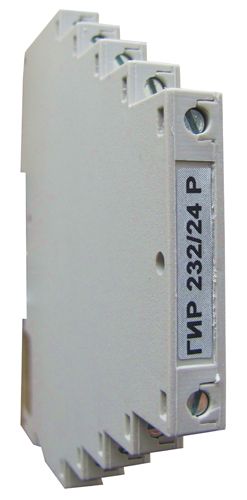

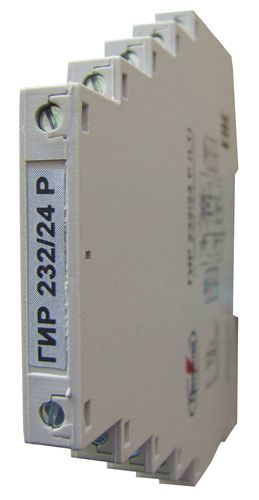

ГИР 232/24 P

УЗИП в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм. Количество защищаемых проводников - 3. Uo= 24 В DC. IL= 250 мА. ITotal(8/20)=10 кА. Скорость передачи данных до 10 Мбит/с. Предназначены для защиты линий последовательного трёхпроводного интерфейса RS-232. Возможно подключение экрана кабеля через шунтирующую емкость и газонаполненный разрядник.

УЗИП серии  ГИР 232/24 Р, ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного трехпроводного интерфейса RS-232 со скоростью передачи данных до 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.   УЗИП серии ГИР 232/24 Р, ТУ 3428-002-79740390-2007 размещены в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In(8/20)= 5 кА, вторая - мостовая схема с TVS-диодом с Рppm= 1500 Вт. - Количество защищаемых проводников - 3, подключение с помощью винтовых клемм. - Выпускаются на номинальное рабочее напряжение Uo= 24 В DC, номинальный ток IL= 250 мА. - Способны пропускать суммарный разрядный ток ITotal (8/20)=10 кА, ITotal (10/350)=1 кА. - Скорость передачи данных до 10 Мбит/с. - Возможно подключение экрана кабеля к системе уравнивания потенциалов через шунтирующую емкость и газонаполненный разрядник. - Возможно подключение к шине заземления через контакт на обратной стороне корпуса и DIN-рейку 35 мм.

Структура наименования ГИР 232/24 Р: ГИР - устройство  для защиты оборудования слаботочных цепей размещено в корпусе толщиной 7.7 мм для крепления на DIN-рейку 35 мм; 232 - устройство для защиты оборудования от заноса высокого потенциала со стороны RS-232 со скоростью передачи данных до 10 Мбит/с; 24  - номинальное рабочее напряжение Uо= 24 В DC; Р - экран кабеля подключается через газонаполненный разрядник.

Схемы:

схема электрическая принципиальная ГИР 232/24 Р

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT)) сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

Защита оборудования от перенапряжений со стороны портов RS-485

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

клеммная коробка HAKELBOX-6-S

Технические характеристики:

Технические характеристики   ГИР 232/24 Р Количество защищаемых портов/проводников   1/3 Номинальное рабочее напряжение DC, линия/линия Uo 24 В  Макс. длительное рабочее напряжение DC, линия/линия UC 30 В  Номинальный ток IL 250 мА D1 Импульсный ток (10/350), линия/линия, линия/PE Iimp 500 А D1 Суммарный импульсный ток (10/350), линия+линия/PE ITotal 1 кА С2 Импульсный ток (8/20), линия/линия, линия/PE In 5 кА C2 Суммарный импульсный ток (8/20), линия+линия/PE ITotal 10 кА Уровень напряжения защиты при In, линия/линия и линия/SG Up < 80 В Уровень напряжения защиты при In, линия,/PE и SG,C/PE Up < 400 В С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/линия Up < 40 В С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/PE Up < 150 В Время срабатывания, линия/линия и линия/SG tA < 30 нc Время срабатывания, линия/PE и SG,C/PE tA < 100 нc Скорость передачи данных, не более   10 Мбит/с Вносимое сопротивление (в провод) R 2.2 Ом Вносимая емкость С 1.5 нФ Вид климатического исполнения по ГОСТ 15150-69 У2.1** Рабочая температура -40...+80 °C  Степень защиты в соответствии с ГОСТ 14254-2015    IP20 Монтаж   DIN-рейка 35 мм Cечение присоединяемых проводников   0.25-2.5 мм² Материал корпуса    Polyamide PA6 Цвет корпуса   серый Категория в соответствии с ГОСТ IEC 61643-21 - 2014   C2, C3, D1 Масса   45 г Номер по каталогу   406 033



Серия УЗИП с индексом (LT) сертифицированна в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 3 лет.



Технические характеристики		ГИР 232/24 Р (LT)
Рабочая температура		-60...+80°C
Гарантийный срок эксплуатации, год		3
Номер по каталогу		406 133
