ГИК 30/* Exm **
|
| |
| |
ГРОЗОСТОП® ГИК 30/* Exm M
| |
| |
| |
ГРОЗОСТОП® ГИК 30/* Exm N
| |
| | УЗИП в корпусе из нержавеющей стали с гайкой-заглушкой. Количество защищаемых пар проводников 1. Iimp(10/350)= 2 кА. Uо= 30 В DC. IL= 0.8, 2 А. Скорость передачи данных до 1 Мбит/с. Вид взрывозащиты - герметизация компаундом. | |
| |
УЗИП серии ГРОЗОСТОП® ГИК 30/* Eхm **, ТУ 3428-002-79740390-2007 предназначены для защиты полевого оборудования распределенных сетей аппаратуры промышленной автоматизации от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) во взрывоопасных
газовых средах взрывоопасных зон помещений и наружных установок в пределах 0А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

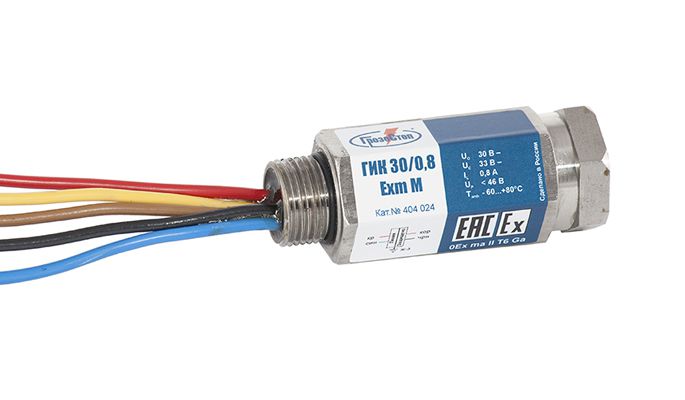

УЗИП серии ГРОЗОСТОП® ГИК 30/* Eхm **, ТУ 3428-002-79740390-2007 в корпусе из нержавеющей стали с гайкой-заглушкой.
- Выполнено из устойчивой к коррозии
нержавеющей стали и ввинчивается в технологическое полевое устройство в дополнительный
гермоввод.
- Применяются во
взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно
маркировке взрывозащиты 0Ex ma II T6 Ga X
(в соответствии с ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ
Р МЭК 60079-18 – 2008).
- Конструкция УЗИП предусматривает его эксплуатацию в условиях воздействия
агрессивных сред и во взрывоопасных зонах классов 1 – 2.

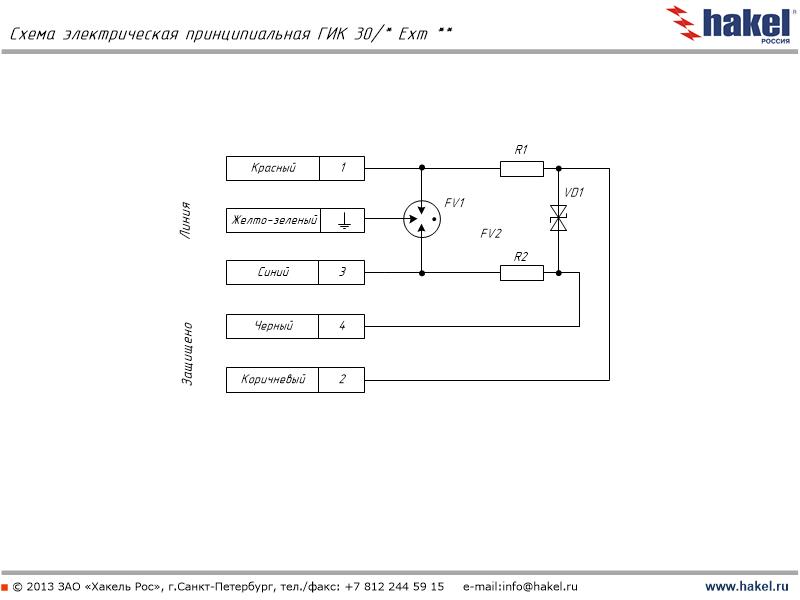

- Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Рppm=1500 Вт.
- Выпускаются на номинальное рабочее напряжение Uо= 30 В DC, максимальный ток IL= 0.8, 2 А, вид резьбы М20х1,5 male - метрическая, 1/2”-14 male - дюймовая.
- Скорость передачи данных до 1 Мбит/с. | |
| |
Обеспечение
взрывозащиты:
|
Взрывозащищенность
устройств серии ГИК 30/* Exm ** обеспечивается видом взрывозащиты "герметизация компаундом с уровнем взрывозащиты
«ma»" (для
уровня взрывозащиты Ga электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ Р МЭК 60079-18-2008
«Взрывоопасные среды. Часть 18. Оборудование с взрывозащитой вида «герметизация
компаундом «m»,
а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды.
Часть 0. Оборудование. Общие требования»), а именно:
- пространство
между электрическими элементами и оболочкой залито теплостойким компаундом,
обеспечивая заполнение внутренних полостей оболочки с отсутствием воздушных
полостей, трещин, отслоений;
- постоянно
подсоединенный кабель введен в оболочку и залит компаундом на глубину ≥ 22 мм;
- температура
нагрева наружной поверхности оболочки изделия не превышает допустимую для
температурного класса Т6 по
ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды.
| |
| |
|
Структура наименования ГРОЗОСТОП® ГИК 30/* Exm **:
ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;
ГИК - устройство для защиты оборудования слаботочных цепей, размещено в корпусе из нержавеющей стали;
30 - номинальное рабочее напряжение Uо= 30 В DC;
* - максимальный ток IL= 0.8, 2 А;
Exm - вид взрывозащиты - герметизация компаундом;
**- вид резьбы M - метрическая, N - дюймовая.
Пример: ГРОЗОСТОП® ГИК 30/0,8 Exm M - УЗИП производства АО "Хакель" для защиты оборудования слаботочных цепей в корпусе из нержавеющей стали, количество
пар защищаемых проводников - 1, номинальное рабочее напряжение Uо= 30 В DC, максимальный ток IL= 0.8 А, вид взрывозащиты - герметизация компаундом, резьба для подключения к полевому оборудованию метрическая М20х1,5 male. | |
| |
| |
| |
| |
| |
|
 cертификат соответствия требованиям ТР ТС 012/2011 «О
безопасности оборудования для работы во взрывоопасных средах» |
cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012 |
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 | | сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015) | |
|
Теория и особенности применения: | |
| |
| |
Специальные условия
безопасного применения «Х»:
|
Знак
«Х» в маркировке взрывозащиты ГИК 30/0,8(2) Exm
N указывает:
-
УЗИП выпускается с постоянно присоединенным
кабелем. Подключение свободного конца кабеля должно проводиться в соответствии
с требованиями производителя. | |
|
ГИК 30/* Exm ** рекомендуется
размещать:
- во взрывоопасной зоне классов 1 и
2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «m»;
- в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах.
При проектировании трасс прокладки кабелей к защищаемому
оборудованию необходимо избегать совместных параллельных пробегов защищенного и
незащищенного участков кабеля, а так же защищенного кабеля и заземляющего
проводника.
Подключение устройств ГИК 30/* Exm ** к шине
заземления осуществляется с помощью соединительного проводника сечением 2,5 мм2.
Заземляющий проводник должен иметь по возможности наименьшую длину (максимально 1 м).
| |
|
Дополнительные принадлежности: | |
| |
|
 Технические характеристики:
|
Технические характеристики
|
ГИК 30/0,8 Exm M
|
ГИК 30/2 Exm M |
ГИК 30/0,8 Exm N
|
ГИК 30/2 Exm N | |
Количество защищаемых пар
|
1
|
1
|
1
|
1
| |
Маркировка взрывозащиты по ТР ТС 012/2011
|
0Ex ma II T6 Ga X
|
0Ex ma II T6 Ga X |
0Ex ma II T6 Ga X |
0Ex ma II T6 Ga X | |
Номинальное рабочее напряжение AC/DC, UО |
21/30 В
|
21/30 В |
21/30 В |
| |
Максимальное длительное рабочее напряжение AC/DC, UC |
23/33 В
|
23/33 В |
23/33 В |
23/33 В | | Максимальный ток, IL |
0,8 А
|
2 А |
0,8 А
|
| |
D1 Импульсный ток на линию (10/350), Iimp |
2 кА
|
2 кА
|
2 кА
|
2 кА
| |
С2 Суммарный разрядный ток (8/20), ITotal
|
15 кА
|
15 кА |
15 кА
|
|
С2 Номинальный разрядный ток на линию (8/20), In |
7,5 кА
|
7,5 кА |
7,5 кА
|
| |
С2 Уровень напряжения защиты линия-линия при In , Up |
< 55 В
|
< 60 В
|
< 55 В |
< 60 В |
С2 Уровень напряжения защиты линия-земля при In, Up |
< 1100 В
|
< 1200 В
|
< 1100 В |
< 1200 В |
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up |
< 46 В
|
< 50 В
|
< 46 В
|
< 50 В | |
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up |
< 1000 В
|
< 1100 В
|
< 1000 В
|
< 1100 В
| |
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm |
1500 Вт
|
1500 Вт |
1500 Вт
|
| |
|
< 30 нс
|
|
< 30 нс
|
| |
Скорость передачи данных,
не более
|
1 Мбит/с
|
1 Мбит/с |
1 Мбит/с
|
| |
Вносимая индуктивность, L
|
10 мкГн
|
10 мкГн |
10 мкГн
|
| |
Паразитная емкость линия-линия, C
|
2,4 нФ
|
2,5 нФ |
2,4 нФ
|
| |
Вносимое сопротивление, R |
2,2 Ом
|
0,5 Ом |
2,2 Ом
|
0,5 Ом
| |
Рабочая температура, υ |
-60...+80 °C
|
-60...+80 °C |
-60...+80 °C
|
-60...+80 °C | |
Степень защиты в соответствии с ГОСТ 14254 |
IP67
|
IP67 |
IP67
|
IP67 | Резьба
|
М20х1,5 male
|
М20х1,5 male |
1/2”-14 male
| 1/2”-14 male | |
Момент затяжки, Н•м |
10
|
10
|
10
|
10
| |
Соединительные проводники: |
|
|
|
| |
- длина
|
200 мм
|
200 мм |
200 мм
|
200 мм | - сечение
|
2,5 мм²
|
2,5 мм² |
2,5 мм²
|
2,5 мм² | |
Заземление |
ж-з проводник
|
ж-з проводник |
ж-з проводник
|
ж-з проводник | |
Материал корпуса |
нержавеющая сталь
|
нержавеющая сталь |
нержавеющая сталь
| нержавеющая сталь | |
Цвет корпуса |
натуральный
|
натуральный |
натуральный
|
| |
Категория в соответствии с ГОСТ IEC 61643-21 - 2014
| A2, B2, C2, C3, D1 |
A2, B2, C2, C3, D1 |
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1 | |
Масса
|
201 г
|
201 г
|
265 г
|
265 г | |
Номер по каталогу |
404 024
|
404 025
|
404 026
|
|
|
| | |
|
|
