Приборы для контроля изоляции в сетях с изолированной нейтралью
Приборы для сетей переменного тока

HIS 9*

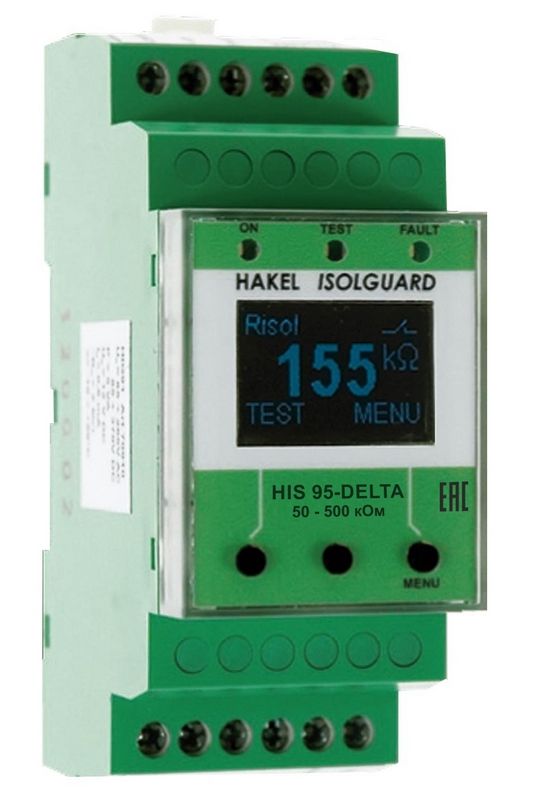

HIS 95-DELTA

HIS 95-DELTA представляет собой прибор непрерывного контроля сопротивления изоляции незаземлённых IT-сетей переменного тока напряжением от 85 до 264 В и частотой 50 или 60 Гц относительно земли (для подвижных объектов – относительно корпуса электроустановки) и сигнализации его падения ниже установленного значения срабатывания с возможностью подключения модулей дистанционной сигнализации MDS-D и передачи данных по интерфейсу RS-485 с использованием протокола ISOLGUARD. Диапазон установки значений срабатывания 50 - 500 кОм. Основные функции прибора: отображение измеренных значений сопротивления изоляции, тепловой и токовой нагрузки изолирующего трансформатора на встроенном дисплее; индикация потери связи с контролируемой сетью и землей; сигнализация неисправности изоляции сети и перегрузки изолирующего трансформатора посредством сигнальных реле и световой индикации на передней панели прибора; определение поврежденного питающего кабеля (пофидерный контроль) при использовании модуля HIS-IFL DELTA; возможность подключение к сети RS485 посредством изолированного интерфейс (прочность изоляции 2500 В относительно внутренних электрических цепей прибора); возможность подключения модуля дистанционной сигнализации MDS-D (с сенсорным дисплеем) или MDS-DELTA (версия без дисплея) производства HAKEL. Внимание! К одной изолированной распределительной сети может быть подключен только один прибор контроля изоляции! Изолированные от земли (или корпуса электроустановки), но гальванически связанные между собой сети с разными напряжениями считаются одной сетью.

Схемы:

Схема подключения прибора HIS 95 для трёхфазной IT-сети ( ~ 440 B 50 Гц)

Схема подключения прибора HIS 95 для однофазной IT-сети сети до и свыше ~ 230 B

Сертификаты:

декларация о соответствии ЕАЭС № RU Д-RU.МЛ02.В.00086/20 Приборов контроля изоляции серии HIS и аксессуаров к ним, серий : TL, MDS, TOM, TAR, ZJ требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

Дополнительные принадлежности:

дроссели TL400, TL500, TL600, TL800 на номинальное рабочее напряжени UN = 3*400, 3*500, 3*600, 3*800 В AC.

дроссели TL1000, TL1200, TL1600, TL2000 на номинальное рабочее напряжение UN = 3*1000, 3*1200, 3*1600, 3*2000 В AC.

дроссели TL6003 на номинальное рабочее напряжение UN = 3*3000, 3*6000 В AC.

Технические характеристики:
