Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения

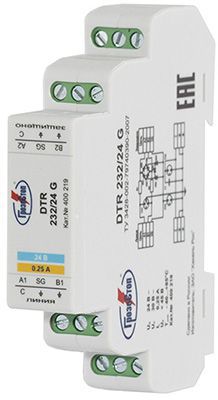

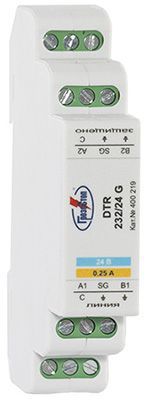

DTR 232/24 G

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 1. Uo= 24 В. IL= 250 мА. In(8/20)= 20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных до 10 Мбит/с. Предназначены для защиты линии последовательного трехпроводного интерфейса RS-232 (с дренажным проводом). Возможность подключения экрана кабеля через шунтирующую емкость и газонаполненный разрядник.

УЗИП DTR 232/24 G, ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного интерфейса RS-232 со скоростью передачи данных до 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0В - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии DTR 232/24 G, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In(8/20)= 20 кА, вторая на TVS-диодах с Рppm=1500 Вт. - Количество защищаемых пар проводников 1, подключение с помощью винтовых клемм 4.0 мм². - Выпускаются на номинальное рабочее напряжение Uo= 24 В DC, номинальный ток IL= 250 мА. - Способны пропускать разрядный ток In(8/20)= 20 кА. - Скорость передачи данных до 10 Мбит/с. - Возможность подключения экрана кабеля к системе уравнивания потенциалов через шунтирующую емкость и газонаполненный разрядник.

Структура наименования DTR 232/24 G: 232 - устройство для защиты оборудования от заноса высокого потенциала со стороны интерфейса RS-232 со скоростью передачи данных до 10 Мбит/с; 24 - номинальное рабочее напряжение Uо= 24 В DC; G - экран кабеля подключается через газонаполненный разрядник.

Схемы:

схема электрическая принципиальная DTR 232/24 G

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))

сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

клеммная коробка HAKELBOX-6-S

Технические характеристики

Технические характеристики	DTR 232/24 G
Количество защищаемых пар	1
Номинальное рабочее напряжение DC/AC, UO	24 В/ 18 В
Макс. длительное рабочее напряжение DC/AC, UC	28 В/ 22 В
Номинальный ток, IL	250 мА
Устойчивость к переменному току, линия/РЕ	10 А
D1 Импульсный ток (10/350), Iimp, линия-РЕ, линия+линия-PE	2.5 кА
С2 Номинальный разрядный ток (8/20), In, линия+линия-PE, SG-PE, C-PE	20 кА
Уровень напряжения защиты при I= 1 кА (8/20), Up: линия-линия; линия-SG SG-PE, C-PE	<  40 В < 500 В
C3 Уровень напряжения защиты при 1 кВ/мкс, Up: линия-линия; линия-SG SG-PE, C-PE	<  90 В < 370 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm	1500 Вт
Время срабатывания, tA, линия-линия, линия-SG/ SG-PE, C-PE	< 1/100 нc
Скорость передачи данных, не более	10 Мбит/с
Вносимое сопротивление в проводник, R	1.5 Ом
Паразитная емкость, С	1.5 нФ
Вид климатического исполнения по ГОСТ 15150-69	У2.1**
Рабочая температура	-40...+80°C
Степень защиты в соответствии с ГОСТ 14254	IP20
Монтаж	DIN-рейка 35 мм
Cечение присоединяемых проводников	0.25-4.0 мм²
Материал корпуса	Polyamide PA6
Цвет корпуса	серый
Категория в соответствии с ГОСТ IEC 61643-21	C2, C3, D1
Масса	70 г
Номер по каталогу	400 219



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики	DTR 232/24 G (LT)
Рабочая температура	-60...+80°C
Гарантийный срок эксплуатации, год	5
Номер по каталогу	400 220
