Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения

УЗИП серий DTR, DTNVR

DTR */**/1500

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 B DC. IL= 250 мА. In(8/20)= 20 кА. В УЗИП применяются TVS-диоды с Рppm= 1500 Вт. Скорость передачи данных до 1 Мбит/с.

УЗИП серии DTR */**/1500, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.        УЗИП серии DTR */**/1500, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт. - Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 4,00 мм². - Выпускаются на номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 B DC;  номинальный ток IL= 250 мА. - Способны пропускать номинальный разрядный ток In (8/20)= 20 кА. - Скорость передачи данных до 1 Мбит/с.

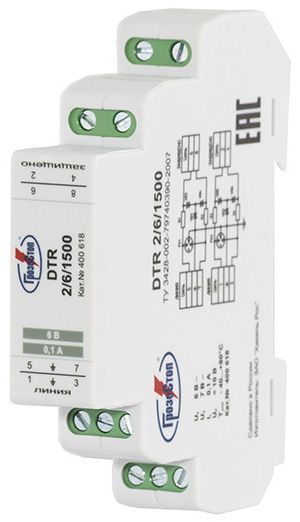

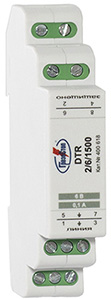

Структура наименования DTR */**/1500 ***: DTR - устройство  для защиты оборудования слаботочных цепей с  номинальным током IL= 250 мА,  размещено в корпусе для крепления на DIN-рейку 35 мм; * - количество защищаемых пар проводников, 1 или 2; ** - номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC; 1500 - вторая ступень защиты выполнена  на TVS-диодах с Рppm=1500 Вт; *** - дополнительный индекс модификации.   Пример: DTR 2/6/1500 - устройство для защиты оборудования слаботочных цепей с  номинальным током IL= 250 мА, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, номинальное рабочее напряжение Uo= 6 В DC,  первая ступень защиты выполнена на газонаполненных разрядниках с In(8/20)= 20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm= 1500 Вт, устройство сделано в России.

Схемы:

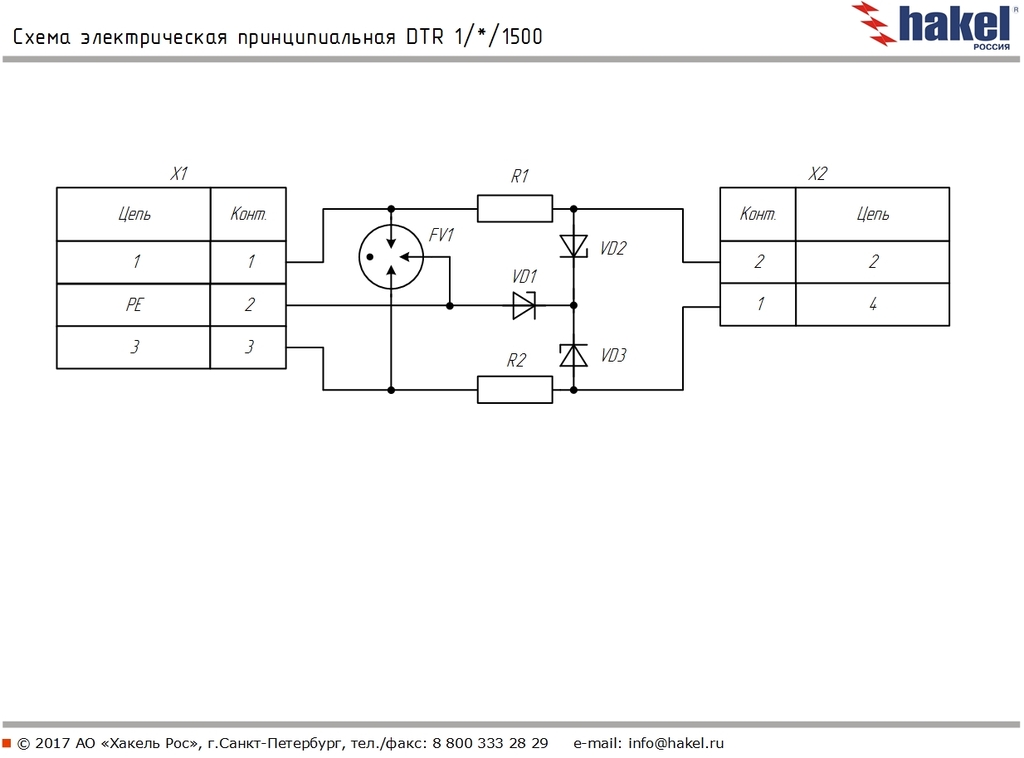

схема электрическая принципиальная DTR 1/**/1500

схема электрическая принципиальная DTR 2/**/1500

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))

сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

DTR */6/1500 - защита линий интерфейса RS-485 со скоростью передачи данных до 1 Мбит/с

DTR */24/1500 - защита линий интерфейса RS-232

DTR */30/1500 - защита линий интерфейсов 0-20 мА, 4-20 мА, включая протокол HART

DTR */T/1500 - защита телефонных линий

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

клеммная коробка HAKELBOX-6-S

Технические характеристики:

УЗИП на номинальное рабочее напряжение Uo= 6, 12, 24, 30 В DC

Технические характеристики Количество защищаемых пар	1	DTR 1/6/1500	DTR 1/12/1500	DTR 1/24/1500	DTR 1/30/1500
	2	DTR 2/6/1500	DTR 2/12/1500	DTR 2/24/1500	DTR 2/30/1500
Номинальное рабочее напряжение, DC/AC	Uo	6 В/ 4 B	12 В/ 8 B	24 В/ 16 В	30 В/ 20 В
Макс. длительное рабочее напряжение,  DC/AC	UC	7 В/ 5 B	14 В/ 10 B	28 В/ 20 В	33 В/ 23 В
Номинальный ток	IL	250 мА	250 мА	250 мА	250 мА
(D1) Импульсный ток (10/350), линия-линия, линия-РЕ, линия+линия-РЕ	Iimp	2.5 кА	2.5 кА	2.5 кА	2.5 кА
(C2) Номинальный разрядный ток (8/20), линия-линия, линия-РЕ	In	20 кА	20 кА	20 кА	20 кА
Уровень напряжения защиты при I = 1 кА (8/20), линия-линия	Up	< 18 В	< 28 В	< 43 В	< 49 В
(C3) Уровень напряжения защиты при 1 кВ/мкс, линия-линия	Up	< 10 В	< 19 В	< 34 В	< 44 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами	Рppm	1500 Вт	1500 Вт	1500 Вт	1500 Вт
Время срабатывания	tA	< 1 нc	< 1 нс	< 1 нс	< 1 нс
Скорость передачи данных, не более		1 Мбит/с	1 Мбит/с	1 Мбит/с	1 Мбит/с
Вносимое сопротивление в провод	R	2.2 Ом	2.2 Ом	2.2 Ом	2.2 Ом
Вносимая емкость	С	1.5 нФ	1.5 нФ	1.5 нФ	1.5 нФ
Вид климатического исполнения по ГОСТ 15150-69		У2.1**	У2.1**	У2.1**	У2.1**
Рабочая температура		-40...+80 °C	-40...+80 °C	-40...+80 °C	-40...+80 °C
Степень защиты в соответствии с ГОСТ 14254		IP20	IP20	IP20	IP20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ IEC 61643-21 - 2014		C2, C3, D1	C2, C3, D1	C2, C3, D1	C2, C3, D1
Масса		70 г/ 140 г	70 г/ 140 г	70 г/ 140 г	70 г/ 140 г
Номер по каталогу		400 617	400 627	400 637	400 647
		400 618	400 628	400 638	400 648



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.

Технические характеристики Количество защищаемых пар	1	DTR 1/6/1500 (LT)	DTR 1/12/1500 (LT)	DTR 1/24/1500 (LT)	DTR 1/30/1500 (LT)
	2	DTR 2/6/1500 (LT)	DTR 2/12/1500 (LT)	DTR 2/24/1500 (LT)	DTR 2/30/1500 (LT)
Рабочая температура		-60...+80 °C	-60...+80 °C	-60...+80 °C	-60...+80 °C
Гарантийный срок эксплуатации, год		5	5	5	5
Номер по каталогу		400 710	400 625	400 633	400 643
		400 616	400 110	400 634	400 111



УЗИП на номинальное рабочее напряжение Uo= 48, 60, 80, 110 В DC

Технические характеристики Количество защищаемых пар	1	DTR 1/48/1500	DTR 1/60/1500	DTR 1/80/1500	DTR 1/110/1500
	2	DTR 2/48/1500	DTR 2/60/1500	DTR 2/80/1500	DTR 2/110/1500
Номинальное рабочее напряжение, DC/AC	Uo	48 В/ 34 В	60 В/ 42 В	80 В/ 57 В	110 В/ 78 В
Макс. длительное рабочее напряжение, DC/AC	UC	53 В/ 37 В	70 В/ 50 В	94 В/ 66 В	128 В/ 94 В
Номинальный ток	IL	250 мА	250 мА	250 мА	250 мА
(D1) Импульсный ток (10/350), линия-линия, линия-РЕ, линия+линия-РЕ	Iimp	2.5 кА	2.5 кА	2.5 кА	2.5 кА
(C2) Номинальный разрядный ток (8/20), линия-линия, линия-РЕ	In	20 кА	20 кА	20 кА	20 кА
Уровень напряжения защиты при I = 1 кА (8/20), линия-линия	Up	< 86 В	< 100 В	< 158 В	< 186 В
(C3) Уровень напряжения защиты при 1 кВ/мкс, линия-линия	Up	< 67 В	< 84 В	< 108 В	< 158 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами	Рppm	1500 Вт	1500 Вт	1500 Вт	1500 Вт
Время срабатывания	tA	< 1 нс	< 1 нс	< 1 нс	< 1 нс
Скорость передачи данных, не более		1 Мбит/c	1 Мбит/с	1 Мбит/с	1 Мбит/с
Вносимое сопротивление в провод	R	2.2 Ом	2.2 Ом	2.2 Ом	2.2 Ом
Вносимая емкость	С	1.5 нФ	1.5 нФ	1.5 нФ	1.5 нФ
Вид климатического исполнения по ГОСТ 15150-69		У2.1**	У2.1**	У2.1**	У2.1**
Рабочая температура		-40...+80 °C	-40...+80 °C	-40...+80 °C	-40...+80 °C
Степень защиты в соответствии с ГОСТ 14254		IP20	IP20	IP20	IP20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ IEC 61643-21 - 2014		C2, C3, D1	C2, C3, D1	C2, C3, D1	C2, C3, D1
Масса		70 г/ 140 г	70 г/ 140 г	70 г/ 140 г	70 г/ 140 г
Номер по каталогу		400 657	400 667	400 677	400 687
		400 658	400 668	400 678	400 688



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики Количество защищаемых пар	1	DTR 1/48/1500 (LT)	DTR 1/60/1500 (LT)	DTR 1/80/1500 (LT)	DTR 1/110/1500 (LT)
	2	DTR 2/48/1500 (LT)	DTR 2/60/1500 (LT)	DTR 2/80/1500 (LT)	DTR 2/110/1500 (LT)
Рабочая температура		-60...+80 °C	-60...+80 °C	-60...+80 °C	-60...+80 °C
Гарантийный срок эксплуатации, год		5	5	5	5
Номер по каталогу		400 112	400 114	400 116	400 098
		400 113	400 115	400 117	400 118



УЗИП на номинальное рабочее напряжение Uo=170 В DC

Технические характеристики Количество защищаемых пар	1	DTR 1/T/1500
	2	DTR 2/T/1500
Номинальное рабочее напряжение, DC/АС	Uo	170 В/ 120 В
Макс. длительное рабочее напряжение, DC/АС	UC	185 В/ 132 В
Номинальный ток	IL	250 мА
(D1) Импульсный ток (10/350), линия-линия, линия-РЕ, линия+линия-РЕ	Iimp	2.5 кА
(C2) Номинальный разрядный ток (8/20), линия-линия, линия-РЕ	In	20 кА
Уровень напряжения защиты при I = 1 кА (8/20), линия-линия	Up	< 385 В
(C3) Уровень напряжения защиты при 1 кВ/мкс, линия-линия	Up	< 252 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами	Рppm	1500 Вт
Время срабатывания	tA	< 1 нс
Скорость передачи данных, не более		1 Мбит/c
Вносимое сопротивление в провод	R	2.2 Ом
Вносимая емкость	С	1.5 нФ
Вид климатического исполнения по ГОСТ 15150-69		У2.1**
Рабочая температура		-40...+80 °C
Степень защиты в соответствии с ГОСТ 14254		IP20
Монтаж		DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-4.0 мм²
Материал корпуса		Polyamide PA6
Цвет корпуса		серый
Категория в соответствии с ГОСТ IEC 61643-21 - 2014		C2, C3, D1
Масса		70 г/ 140 г
Номер по каталогу		400 697
		400 698



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.

Технические характеристики Количество защищаемых пар	1	DTR 1/170/1500 (LT)
	2	DTR 2/170/1500 (LT)
Рабочая температура		-60...+80 °C
Гарантийный срок эксплуатации, год		5
Номер по каталогу		400 119
		400 120
