УЗИП класса I+II


РВ12-*/25/4+0 С





Устройство  соответствует УЗИП класса испытаний I+II и применяется в низковольтных электрических сетях на границе 0А(В) - 1 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003) при кабельном подземном или воздушном вводах электропитания в качестве I+II ступени защиты, в соответствии с: ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013. Uc = 150/200, 275/350, 320/420 В AC/DC; Iimp(10/350) = 25 кА.

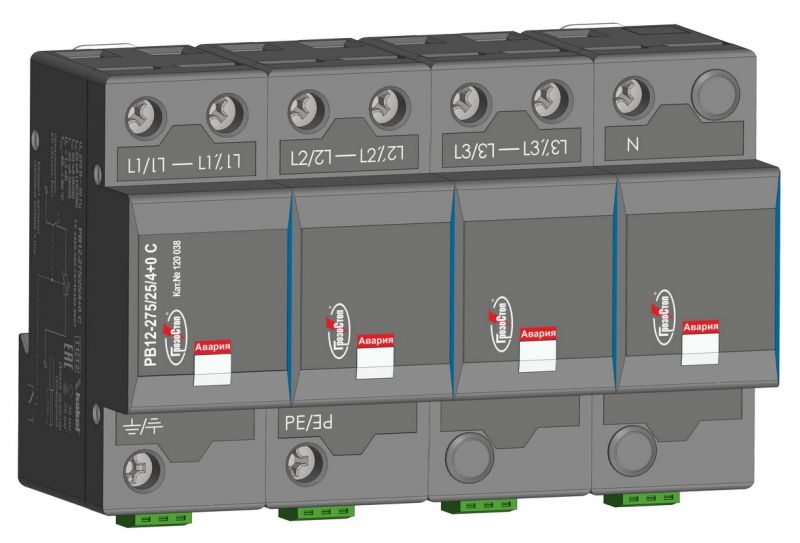

РВ12-*/25/4+0 ** представляет собой четырехполюсное УЗИП ограничивающего типа предназначенное для защиты силовых цепей переменного и постоянного тока  при кабельном или воздушном вводе электропитания в сетях с системами заземления типа TN-S. Конструкция УЗИП позволяет выполнить «V»-образное (проходное) подключение фазных проводников.
    Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора - “флажка”, расположенного в окошке на лицевой части. При неисправном состоянии УЗИП в окошке появляется «флажок» красного цвета. Удалённый контроль осуществляется с помощью дистанционной сигнализации - переключением «сухих» беспотенциальных контактов (модель с литерой «С» в наименовании).

    Конструкция УЗИП не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.

    Структура наименования РВ12-*/25/4+0 **

    ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель"  УЗИП;
    РВ - серия УЗИП (Р)убеж ограничивающего типа на основе (В)аристора;
    12 -  класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
    * -  максимальное длительное рабочее напряжение системы,     Uc AC;
    25 - импульсный ток     Iimp (10/350);
    4+0 - четырехполюсное;
    ** - наличие дистанционной сигнализации рабочего состояния С.

    Пример: РВ12-275/25/4+0 С  - четырехполюсное УЗИП     ограничивающего типа торговой марки ГРОЗОСТОП® производства АО "Хакель" для защиты  оборудования распределительных сетей до 1000 В, класса испытаний I+II в соответствии с ГОСТ IEC 61643-11; Uc = 275 В АС, Iimp = 25 кА. Для удаленного контроля рабочего состояния УЗИП дополнительно снабжено “сухим” контактом дистанционной сигнализации.

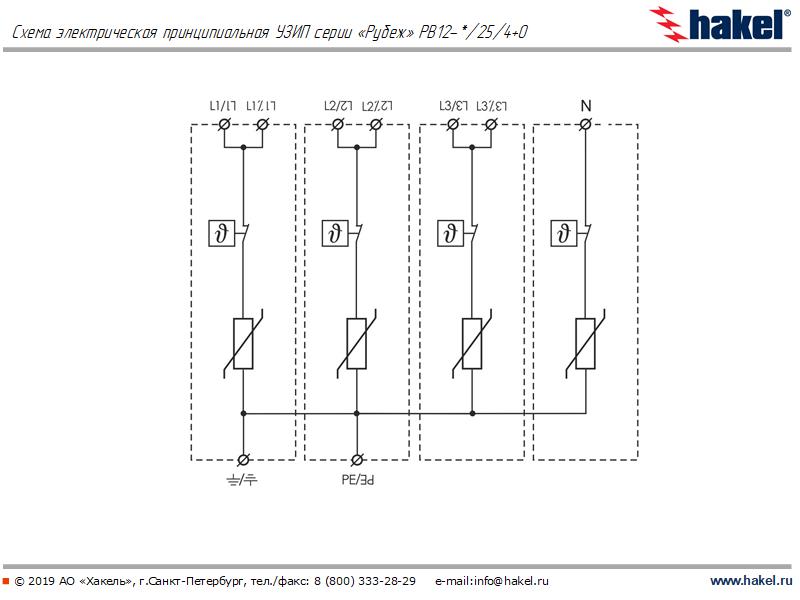

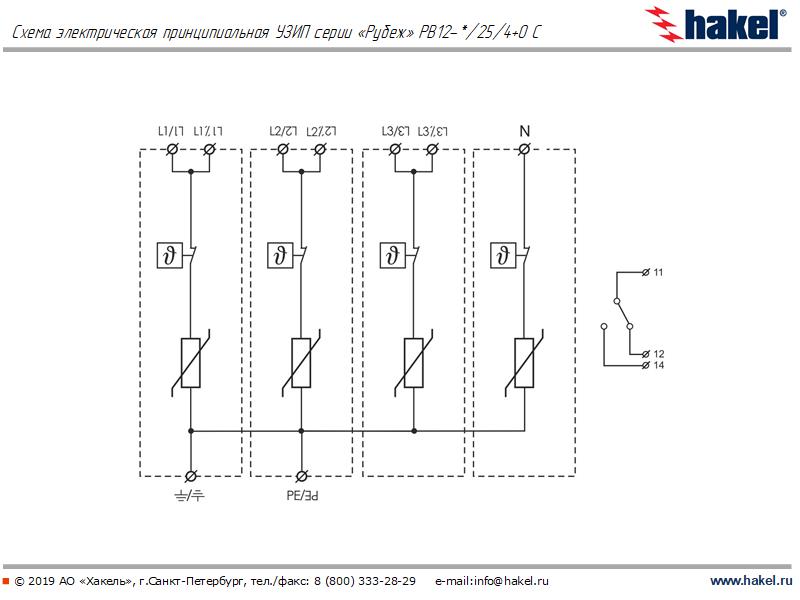

    Схемы:

    сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ
    сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
    сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
    сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
    сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

     Технические характеристики
