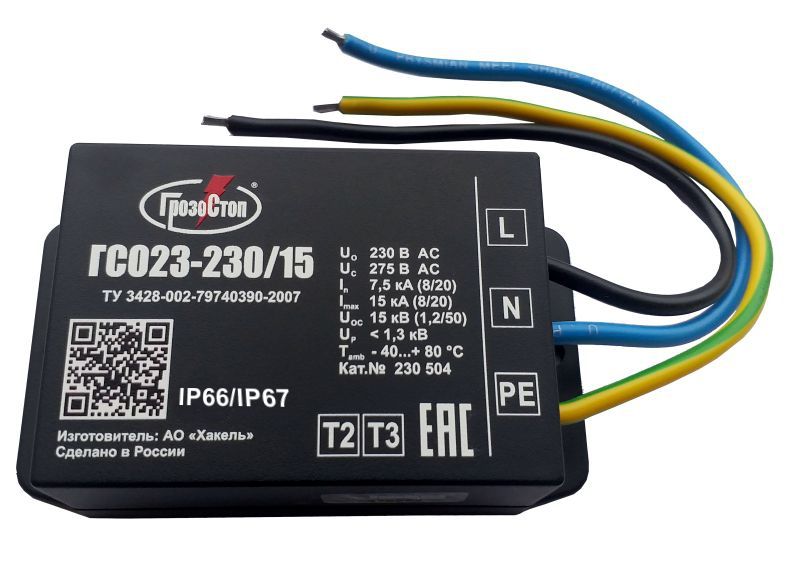

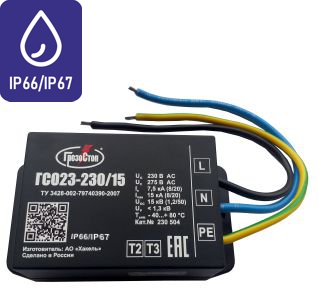

ГСО23-230/15

| |
| |
ГСО23-230/15, ТУ 3428-002-79740390-2007 - однофазное
УЗИП серии ГРОЗОСТОП® класса испытаний II+III комбинированного типа для защиты уличных светодиодных светильников от импульсных перенапряжений.
-
Применяется в низковольтных электрических сетях в пределах 1 – 2 зон
молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты
зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003) в
качестве II ступени защиты, в соответствии с: ГОСТ Р 50571-4-44-2011,
ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013.
-
Предназначено для защиты уличных светодиодных светильников от импульсных перенапряжений в
цепях L/N, L(N)/PE источниками которых являются коммутации индуктивных и
емкостных нагрузок, короткие замыкания в распределительных
электрических сетях высокого и низкого напряжения, отдаленные разряды
молнии.
-
Устройство применяется в однофазных цепях Uo = 230 B AC с
системами заземления типа TN-S (TN-C).
-

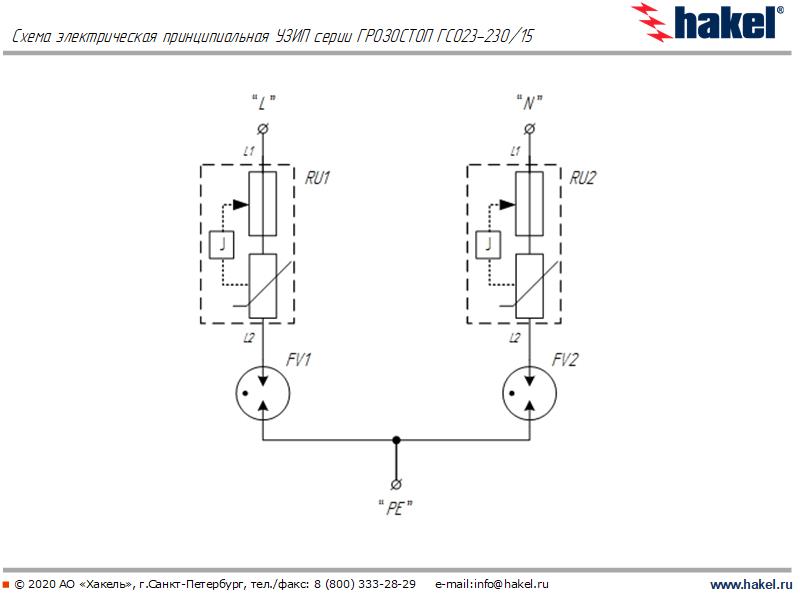

Схема
устройства ГСО23-230/15 выполнена на основе соединенных попарно
оксидно-цинковых варисторов и газонаполненных разрядников, с защитой как
от продольных (провод/земля), так и от поперечных (провод/провод) перенапряжений. Данная схема позволяет исключить токи утечки
между проводами и на землю в УЗИП.
-
Варисторы снабжены встроенными
терморасцепителями, которые срабатывают при их повреждении (перегреве).
-

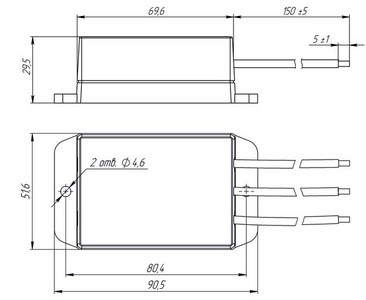

Устройство
выполнено во влаго- и пыленепроницаемом пластмассовом корпусе класса
защиты IP67/67.
-
Для подключения к защищаемой цепи из корпуса выведены
гибкие проводники соответствующих цветов. На корпусе предусмотрены
проушины для крепления УЗИП на плоской поверхности. | |
|
| |

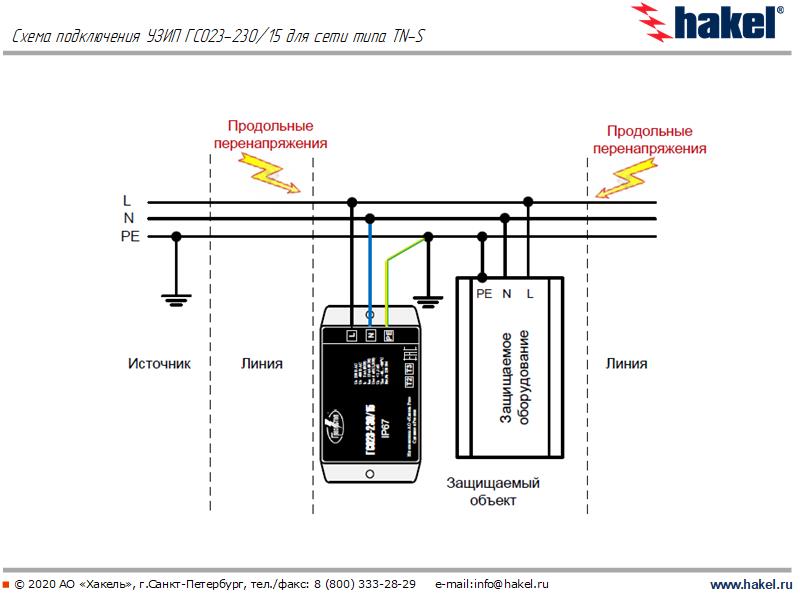

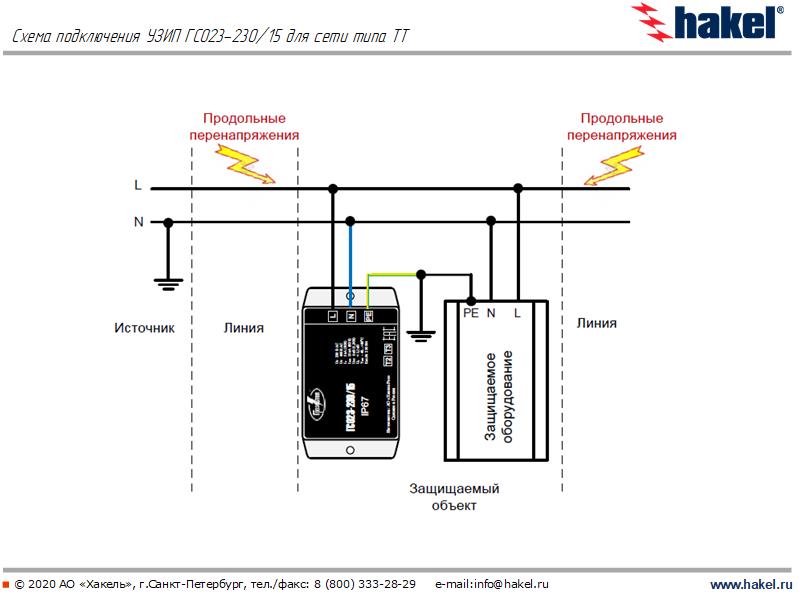

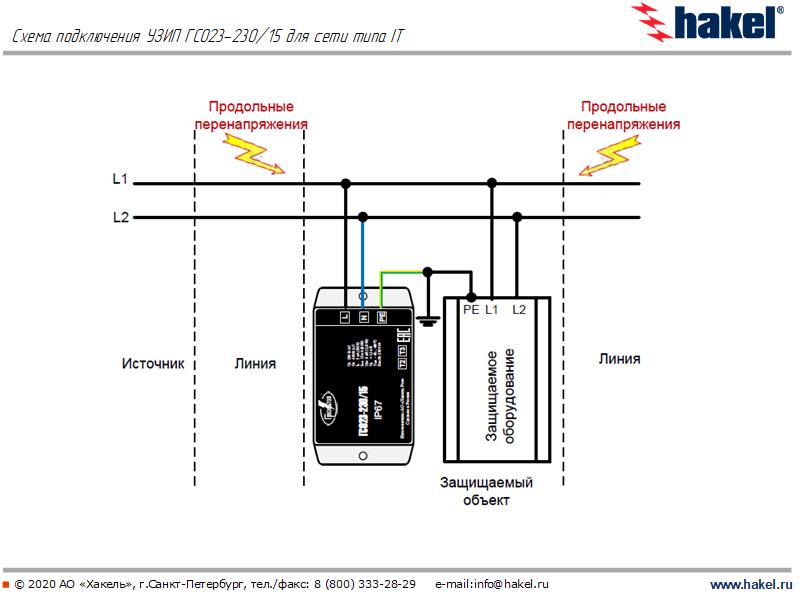

Схемы:
| |
| |
| |
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ
|
сертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
| |
Теория и особенности применения:
| |
| |
|
 Технические характеристики
|
Технические характеристики
|
ГСО23-230/15
| |
Класс испытаний УЗИП по ГОСТ IEC 61643-11
|
II, III
| |
Вид защиты
|
L/PE; N/PE
| |
Категория размещения
|
внутреннее
| |
Число вводов
|
одновводное
| |
Способ установки
|
стационарный
| |
Род тока
|
переменный, 50 Гц / постоянный
| |
Номинальное напряжение системы, AC/DC, U0
|
230 В / 300 В
| |
Максимальное длительное рабочее напряжение, AC/DC, Uc
|
280 В / 400 В
| |
Номинальный разрядный ток (8/20) - L/N; N/PE, In
|
7.5 кА
| |
Максимальный разрядный ток (8/20) - L/N; N/PE, Imax
|
15 кА
| |
Импульс комбинированной волны (1,2/50), Uoc
|
15 кВ
| |
Уровень напряжения защиты при – L/N; N/PE, Uр
|
< 1,3 кВ
| |
ВПН – L/N; N/PE, Ut
|
500 В / 5 с
| |
Время срабатывания - L/N; N/PE, Та |
< 100 нс | |
Номинал защитного предохранителя
|
25А gL/gG
| |
Номинальный тока короткого замыкания
|
6 кАrms
| |
Вид климатического исполнения по ГОСТ 15150
|
У2**
| |
Рабочая температура
|
-40…+80° C
| |
Сечение проводов
|
2,5 мм2, многожильный
| |
Степень защиты по ГОСТ 14254
|
IP66 / IP67
| |
Монтаж
|
На плоскую поверхность
| |
Материал корпуса
|
ABS пластик POLYLAC PA-765, UL94 V-0
| |
Срок службы
|
не менее 10 лет
| |
Масса, не более
|
68 г
| |
Код по каталогу |
230 504
|
|
|
Серия УЗИП с индексом (LT) сертифицирована в системе добровольной
сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам ПАО «Газпром» и периодически подвергаются
тестированию и инспекционному контролю независимых экспертов.
УЗИП с
индексом (LT) предназначены для эксплуатации в микроклиматических
районах с диапазоном температур от -60°С до +80°С и на них
распространяется увеличенный гарантийный срок эксплуатации до 5 лет.
|
|
|
Технические характеристики
|
ГСО23-230/15( LT) | |
Рабочая температура |
-60...+80°C
| |
Вид климатического исполнения по ГОСТ 15150-69
|
УХЛ2**
| |
Гарантийный срок эксплуатации, год |
5
| |
Код по каталогу |
230 505 |
| | |
|
|
