Уcтройства защиты от импульсных перенапряжений и помех
УЗИП телекоммуникационного оборудования

УЗИП оборудования связи и ТВ по коаксиальным линиям

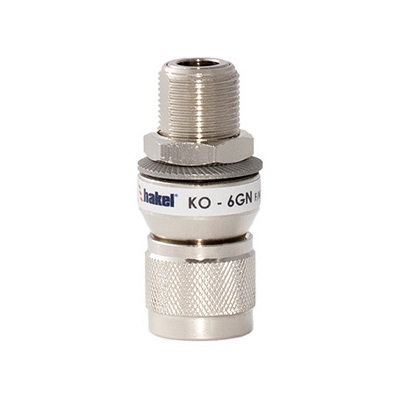

KO-6GN (F/F), KO-6GN (F/M)

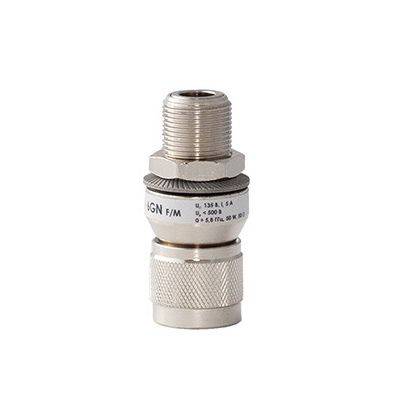

KO-6GN (F/M)

УЗИП оборудования связи по коаксиальным линиям. Волновое сопротивление 50 Ом. Диапазон рабочих частот 0-5.8 ГГц. Разъемы типа N.

УЗИП серии  KO, ТУ 3428-002-79740390-2007 предназначены для защиты антенных входов приемо-передающих трактов оборудования связи от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0A(B) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.   УЗИП KO-6GN, ТУ 3428-002-79740390-2007 размещены в металлическом корпусе, с возможностью замены газонаполненного разрядника. - УЗИП способно пропускать максимальный разрядный ток Imax (8/20)= 10 кА. - Диапазон рабочих частот УЗИП 0-5.8 ГГц, волновое сопротивление 50 Ом. - Подключается к защищаемому оборудованию с помощью разъемов типа N (F/F) и N (F/M). - В качестве заземляющего проводника используется экран подключаемого коаксиального кабеля. - Для полной защиты оборудования от импульсных перенапряжений необходимо также обеспечить защиту цепей питания.

Схемы:

схема электрическая принципиальная KO-*GN (F/F)

схема электрическая принципиальная KO-*GN (F/M)

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

клеммная коробка HAKELBOX-6-S

Технические характеристики:
