Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения

DTH 2CP 12/110, DTH 3CP 12/110 - СНЯТО С ПРОИЗВОДСТВА!

DTH 2CP 12/110 DTH 3CP 12/110

В связи с обновлением модельного ряда с 01.05.2015 г. снимаются с серийного производства. По вопросам возможности изготовления обращайтесь к сотрудникам коммерческого отдела.

УЗИП серии DTH CP, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования станции катодной защиты (СКЗ) от индуцированного перенапряжения вызванного межоблачными разрядами, ударами молнии вблизи СКЗ или трубопровода в измерительном проводнике, проводниках электрода сравнения и датчика поляризационного потенциала в пределах 1А(В) - 2 зон молниезащиты (в соответствии с МЭК 62305 и СО-153-34.21.122-2003). Устройства обеспечивают защиту от импульсных перенапряжений в соответствии с требованиями МЭК 61643-21:2000.

УЗИП DTН 2СP 12/110, ТУ 3428-002-79740390-2007 размещены в корпусе шириной 35 мм для крепления на 35 мм-DIN рейку. • Первая ступень защиты в цепях провод-провод, провод-земля выполнена на газонаполненных разрядниках, вторая в цепи провод-провод на TVS-диодах. • В состав УЗИП входят помехоподавляющие фильтры. • Количество защищаемых проводников 2, подключение с помощью винтовых клемм. • Выпускаются на номинальное рабочее напряжение между проводниками 12 В, между проводниками и землей - 110 В. • Способны пропускать импульсный ток (10/350) в цепи линия/PE - 2,5 кА. • Обеспечивают уровень напряжения защиты между проводниками при воздействии импульса 1 кВ/мкс менее 18 В.

УЗИП DTН 3СP 12/110, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на 35 мм-DIN рейку. • Первая ступень защиты в цепях провод-провод, провод-земля выполнена на газонаполненных разрядниках, вторая в цепи провод-провод на TVS-диодах. • В состав УЗИП входят помехоподавляющие фильтры. • Количество защищаемых проводников 3, подключение с помощью винтовых клемм. • Выпускаются на номинальное рабочее напряжение между проводниками 12 В, между проводниками и землей - 110 В. • Способны пропускать импульсный ток (10/350) в цепи линия/PE - 2,5 кА. • Обеспечивают уровень напряжения защиты между проводниками при воздействии импульса 1 кВ/мкс менее 18 В.

По согласованию возможно изготовление УЗИП на другие токи и напряжения.

Структура наименования DTH *CP **/***: DTH - устройство  для защиты оборудования слаботочных цепей, размещено в корпусе шириной 35 мм для крепления на DIN-рейку 35 мм. Номинальный рабочий ток IN = 100 мА. * -количество защищаемых проводников. CP - схема УЗИП выполнена для защиты СКЗ. **  - номинальное рабочее напряжение между проводниками UN= 12 В DC. *** - номинальное рабочее напряжение между проводниками и РЕ UN= 110 В DC.   Пример: DTH 3CP 12/110 - устройство для защиты оборудования слаботочных цепей, размещено в корпусе шириной 35 мм для крепления на DIN-рейку 35 мм , количество защищаемых проводников - 3, схема УЗИП выполнена для защиты СКЗ, номинальное рабочее напряжение между проводниками UN= 12 В DC, номинальное рабочее напряжение между проводниками и PE UN= 110 В DC. Номинальный рабочий ток IN = 100 мА.

Схемы:

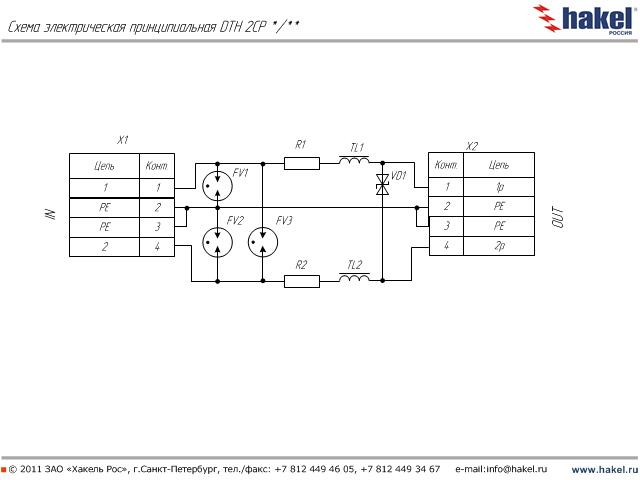

схема электрическая принципиальная DTH 2CP **/***

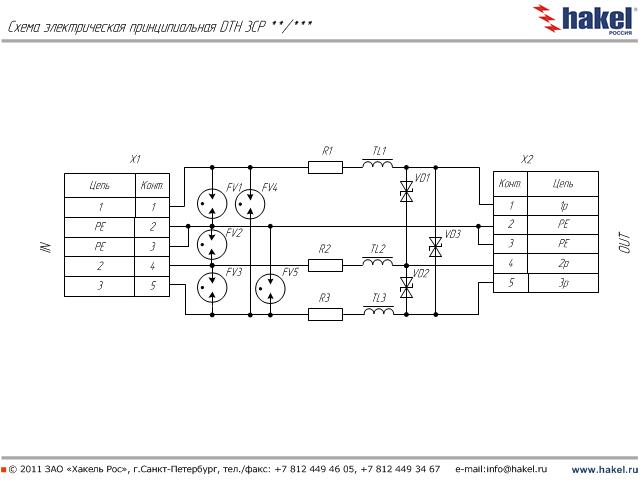

схема электрическая принципиальная DTH 3CP **/***

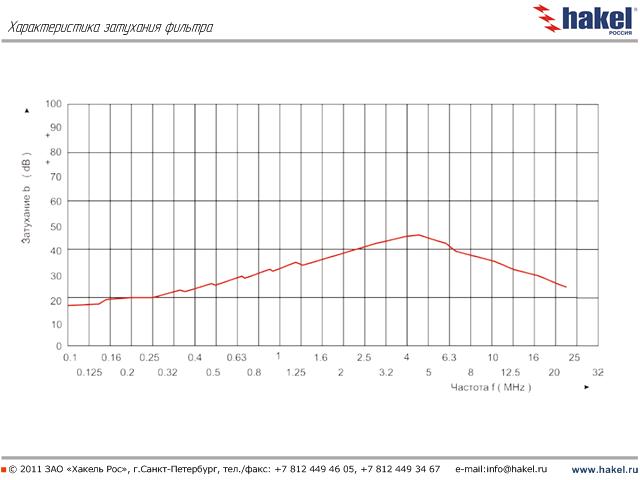

характеристика затухания фильтра

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

разрешение Федеральной службы по экологическому, технологическому и атомному надзору

сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

Технические характеристики   DTH 2CP 12/110  DTH 3CP 12/110 Количество защищаемых проводников    2 3 Номинальное рабочее напряжение между проводниками, DC Uo 12 В  12 В     Макс. длительное рабочее напряжение между проводниками, DC UC 14.8 В  14.8 В Номинальное рабочее напряжение между проводниками и PE, DC UN 110 В   110 В   Макс. длительное рабочее напряжение между проводниками и PE, DC UC 132 В   132 В  Номинальный ток IL 100 мА 100 мА D1 Общий импульсный ток (10/350) Iimp 5 кA 5 кA  D1 Импульсный ток (10/350) линия/PE Iimp  2.5 кA  2.5 кA С2 Максимальный разрядный ток (8/20) Imax 20 кА 20 кА C2 Номинальный разрядный ток (8/20) In 15 кА 15 кА Уровень напряжения защиты при 1 кВ/мкс между проводниками Up <18 В <18 В Уровень напряжения защиты при 1 кВ/мкс между между проводниками и РЕ Up <580 В <580 В Время срабатывания tA < 30 нc < 30 нc Скорость передачи данных   1 Мбит/с 1 Мбит/с Рабочая температура υ -40°C - +80°C  -40°C - +80°C Степень защиты в соответствии с ГОСТ 14254    IP 20 IP 20 Монтаж   DIN-рейка 35 мм DIN-рейка 35 мм Cечение присоединяемых проводников   0,25-1,5 мм² 0,25-1,5 мм² Материал корпуса   Polyamide PA6 Polyamide PA6 Цвет корпуса   серый серый Категория в соответствии с МЭК 61643-21:2000    A2, B2, C2, C3, D1 A2, B2, C2, C3, D1 Масса   90 гр. 90 гр. Номер по каталогу   48430 48431
