HIS 935
|
|

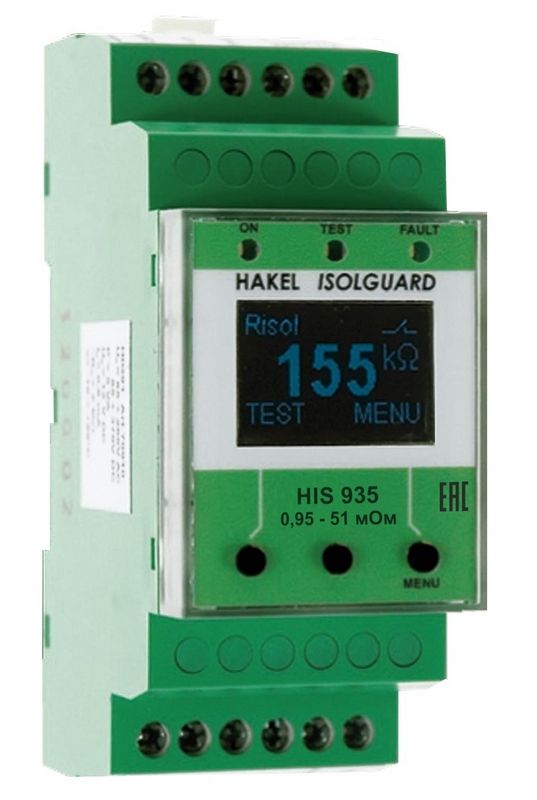

HIS 935 - предназначен для непрерывного контроля сопротивления изоляции одно- и трёхфазных незаземлённых IT-сетей переменного тока с номинальным напряжением до 275 В относительно земли (для подвижных объектов – относительно корпуса электроустановки) и сигнализации падения этого сопротивления ниже установленного значения срабатывания с возможностью подключения модуля дистанционной сигнализации MDS-D и передачи данных по интерфейсу RS-485 с использованием протокола ISOLGUARD. Для контроля сетей с бóльшим номинальным напряжением необходимо использовать соответствующие дроссели серии TL (Hakel) для создания «искусственной средней точки». Диапазон установки значений срабатывания 200 - 900 кОм.
Основные функции прибора:
- контроль сопротивления изоляции с возможностью установки двух независимых значений срабатывания, а также гистерезиса отключения аварийной сигнализации;
- сигнализация неисправности изоляции сети с помощью реле с беспотенциальными переключающими контактами и световых индикаторов, расположенных на передней панели прибора;
- регулировка времени задержки срабатывания сигнала неисправности изоляции;
- отображение измерительной информации и параметров прибора на встроенном дисплее и передача этих данных по интерфейсу RS-485;
- настройка прибора с помощью кнопок на передней панели или по RS-485;
- запуск процесса тестирования прибора кнопкой на передней панели, подачей сигнала с внешней кнопки управления или соответствующей командой по интерфейсу RS-485;
- - возможность подключения модуля дистанционной сигнализации MDS-D по RS-485.
Внимание! К одной изолированной распределительной сети может быть подключен только один прибор контроля изоляции! Изолированные от земли (или корпуса электроустановки), но гальванически связанные между собой сети с разными напряжениями считаются одной сетью.
|
| |
Схемы:
| |
| |
| |
| |
|
 декларация о
соответствии ЕАЭС № RU Д-RU.МЛ02.В.00086/20 Приборов контроля изоляции
серии HIS и аксессуаров к ним, серий : TL, MDS, TOM, TAR, ZJ требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О
безопасности низковольтного оборудования" и Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств". | |
|
Дополнительные принадлежности: | |
| |
|
дроссели TL6003 на номинальное рабочее напряжение UN = 3*3000, 3*6000 В AC.
| | |
 Технические характеристики:
|
Технические характеристики
|
HIS935
| |
Цепи питания
| |
Напряжение питания, Us
|
90 ÷ 265 В AC (47 ÷ 440 Гц) / 90 ÷ 370 В DC
| Энергопотребление, P
|
не более 5 В·А | Измерительные цепи
| | Род тока контролируемой распределительной сети |
переменный с частотой 50 Гц
| |
Допустимый диапазон напряжений распределительной сети без дросселя, Un
| 0 ÷ 275 В АС
| Измерительное напряжение, Um
|
12 В DC
| Измерительный ток, Im
|
не более 0.6 мА
| |
Внутренний импеданс, Zi
|
не менее 2 МОм
| Диапазон измерений сопротивления изоляции, RF / Risol
| от 950 кОм до 51 МОм
| | Относительная погрешность срабатывания, A |
± 10 %
| Значение срабатывания, R
an1 / Rcrit1, Ran2 / Rcrit2 |
устанавливается в диапазоне от 1 МОм до 51 МОм
| |
Гистерезис отключения сигнала неисправности, - / Rhyst
|
устанавливается в диапазоне от 0 до 100 % от значения Ran
| |
Задержка срабатывания сигнальных реле, - / tON | устанавливается в диапазоне от 0 до 60 с (шаг 1 с) | |
Сигнальные цепи
| |
Сигнальное реле FAULT1, FAULT2:
(коммутируемое напряжение / коммутируемый ток / электрическая прочность изоляции)
|
230 В AC / 1 А / 3750 В
| |
Коммуникационный интерфейс
|
RS-485 с электрической прочностью изоляции 2500 В
по отношению ко внутренним цепям и контролируемой сети | |
Коммуникационные протоколы |
HAKEL ISOLGUARD
| Общие технические характеристики
| | Степень защиты по ГОСТ 14254-2015 |
IP20
| |
Масса, не более
|
160 г
| |
Материал корпуса
|
Polyamide PA6, UL94 V-0
| |
Способ крепления
|
на рейку ТН35 по ГОСТ Р МЭК 60715-2003 (рейка DIN 35 мм)
| |
Рекомендуемое сечения присоединяемых проводников:
| 1 мм2 | Рабочая температура, Tamb
| -10 ... +60° C | Атмосферное давление
|
86 – 106 кПа
| Внешнее электромагнитное поле
|
не более 400 А/м
| Рабочее положение
|
произвольное
| | Код по каталогу |
900 023 |
| | |
