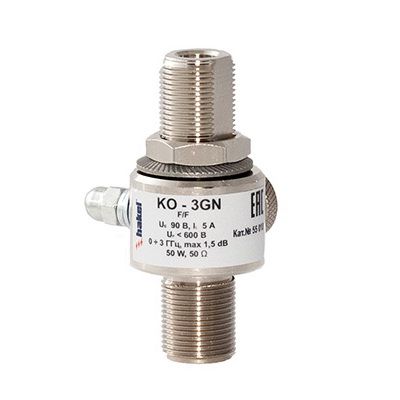

KO-3GN (F/F), KO-3GN (F/M), KO-4GN (F/F), KO-4GN (F/M)

  | |
KO-3GN (F/F), KO-4GN (F/F)
| |
| |
| |
KO-3GN (F/M), KO-4GN (F/M)
| |
| |
| | УЗИП оборудования связи по коаксиальным линиям. Волновое сопротивление 50 Ом. Диапазон рабочих частот 0-3 ГГц. Разъемы типа N. | | | |
УЗИП серии KO, ТУ
3428-002-79740390-2007 предназначены для защиты антенных входов приемо-передающих трактов оборудования связи от импульсных
перенапряжений (грозозащита, защита от электростатических разрядов и
др.) в пределах 0A(B) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК
62305-1-2010.
УЗИП KO-3GN, KO-4GN, ТУ 3428-002-79740390-2007 размещены в металлическом корпусе, с возможностью замены газонаполненного разрядника.
- УЗИП способно пропускать максимальный разрядный ток Imax (8/20)= 10 кА.
- Диапазон рабочих частот УЗИП 0-3 ГГц, волновое сопротивление 50 Ом.
- Максимальное длительное рабочее напряжение UC= 90, 350 В, номинальный ток IL = 5 А.
- Подключается к защищаемому оборудованию с помощью разъемов типа N (F/F) и N (F/M).
- Для подключения заземляющего проводника используется винт М5.
Заземляющий проводник должен иметь наименьшую длину.
- Для полной защиты оборудования от импульсных перенапряжений необходимо также обеспечить защиту цепей питания. | |
| |
| |
| |
|
| | Сертификаты: |
 cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012 |
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 | | сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015) |
| |
|
Теория и особенности применения: | |
| | |
Дополнительные принадлежности: | |
| клеммная коробка HAKELBOX-6-S
| |
|
 Технические характеристики:|
Технические характеристики
|
|
KO-3GN (F/F)
|
KO-3GN (F/M)
|
KO-4GN (F/M) |
KO-4GN (F/F)
| Тип разъема
|
|
N (F/F)
|
N (F/M)
|
N (F/M) |
N (F/F)
| |
Макс. длительное рабочее напряжение, DC |
UC |
90 В |
90В
|
350 В
|
350 В
| |
|
IL |
5 А | 5 А |
5 А |
5 А
| |
D1 Импульсный ток (10/350), линия/PE |
| 2 кА | 2 кА |
2 кА
|
2 кА
|
С2 Максимальный разрядный ток (8/20), линия/PE |
|
10 кА
|
10 кА
|
10 кА
|
10 кА
| |
С2 Номинальный разрядный ток (8/20), линия/PE |
|
5 кА
| 5 кА |
5 кА
|
5 кА
|
С3 Уровень напряжения
защиты при скорости нарастания 1кВ/мкс, линия/РЕ |
|
|
< 200 В
|
< 850 В
|
< 850 В
| Диапазон рабочих частот
|
|
0-3 ГГц
|
0-3 ГГц
|
0-3 ГГц |
0-3 ГГц
| | Передаваемая мощность |
|
50 Вт
|
50 Вт
|
400 Вт
|
400 Вт
| |
|
|
|
< 0.65 дБ
|
< 0.65 дБ |
< 0.65 дБ | |
Коэффициент стоячей волны |
|
< 1.02 |
< 1.02
|
< 1.02
|
< 1.02
| |
Волновое сопротивление, Z
|
| 50 Ом
|
50 Ом
|
50 Ом
|
50 Ом
| |
Время срабатывания, линия/PE
|
|
< 100 нc
|
< 100 нc
|
< 100 нc
|
< 100 нc
| |
Рабочая температура |
υ |
-40...+80 °C | -40...+80 °C
|
-40...+80 °C
|
-40...+80 °C
| |
Степень защиты в соответствии с ГОСТ 14254 |
|
IP44 |
IP44
|
IP44
|
IP44
| |
Монтаж |
|
винт М5
|
винт М5
|
винт М5
|
винт М5
| |
Материал корпуса |
|
сталь | сталь |
сталь
|
сталь
| |
Цвет корпуса |
|
серебристый |
серебристый
|
серебристый
|
серебристый
| |
Категория в соответствии с ГОСТ IEC 61643-21-2014
|
|
A2, B2, C2, C3, D1 |
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
| |
Масса |
|
60 г |
60 г
|
60 г
|
60 г
| |
Номер по каталогу |
| 55 018 | 55 019 |
55 021 |
55 020
|
| | |
