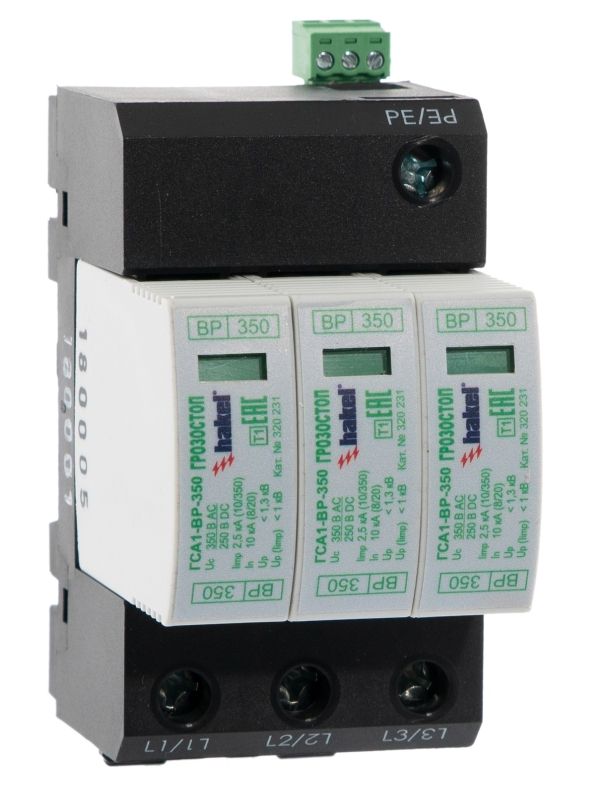

ГСА1 ВР 350 3+0 C
|
ГСА1 ВР 350 3+0 С представляет собой трехполюсный УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11-2013, комбинированного типа на основе последовательно соединённых оксидно-цинковых варисторов и газонаполненных разрядников.
Состоит из базы и трех сменных комбинированных модулей. Предназначено для применения в составе схем защиты оборудования вторичного электропитания, автоматики и телемеханики в изолированных цепях переменного тока частотой 50 Гц, а также постоянного тока с номинальным напряжением U0 = 230/220 В AC/DC и максимальным длительно допустимым рабочим
напряжением Uc = 350/250 В AC/DC для защиты от воздействия продольных (провод/земля) импульсных перенапряжений,
источником которых являются грозовые воздействия и коммутационные
перенапряжения в результате переключений в цепях индуктивных и ёмкостных
нагрузок, коротких замыканий в распределительных электрических сетях
высокого и низкого напряжения.
ГСА1 ВР 50 3+0 С устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003) и крепится к DIN-рейке 35 мм при помощи специальной защёлки на нижней поверхности базы. УЗИП оснащён визуальной механической системой сигнализации исправного состояния (на сменных модулях), связанной с тепловыми расцепителями варисторов. Визуальный контроль рабочего состояния модулей проводится с помощью индикаторов, расположенных на лицевой части модуля. В исправном состоянии индикаторы имеют зелёный цвет, в аварийном – красный.
В корпусе базы предусмотрен специальный ключевой элемент для исключения ошибочной установки модулей и установки модулей других типов, не соответствующих базе.
В базе установлены винтовые клеммы «L1», «L2» и «L3» для подключения к УЗИП проводников защищаемой линии, а также элементы механической и электрической схемы дистанционной сигнализации о состоянии установленного УЗИП – сухой переключаемый контакт. Подключение дистанционной сигнализации к внешним цепям производится с помощью разъёмного соединения. При неустановленном в базовом элементе модуле дистанционная сигнализация находится в положении «Авария» - линия не защищена. | |
|
В данной серии УЗИП база и сменные модули имеют свои отдельные номера по каталогу и доступны для заказа как отдельно, так и в составе целого устройства.
| |
| |

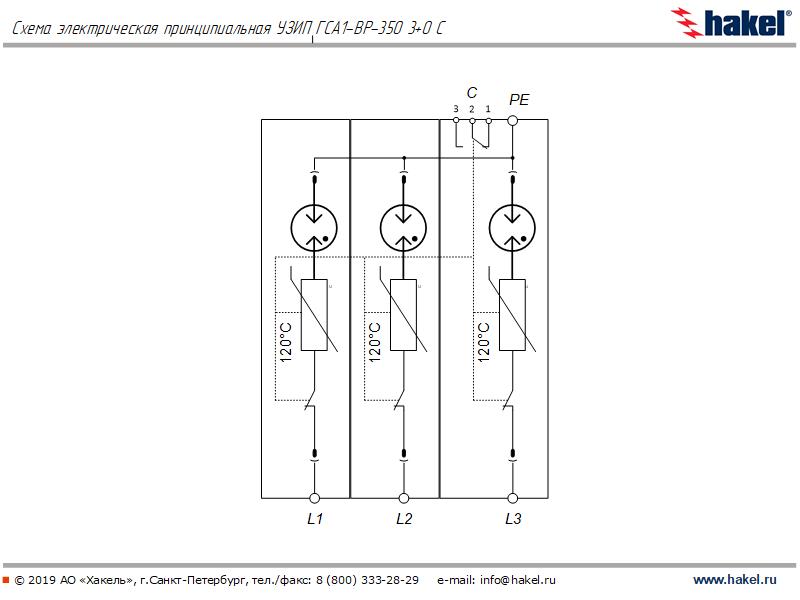

Схемы:
| |
| |
| |
|
 cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
|
 Технические характеристики
|
Технические характеристики
|
ГСА1 ВР 350 3+0 С
| |
Класс испытаний УЗИП по ГОСТ IEC 61643-11
|
I
| |
Количество полюсов |
3
| |
Род тока
|
переменный, 50 Гц / постоянный | |
Номинальное напряжение системы, АC/DC, U0
| 230 / 220 В | |
Максимальное длительное рабочее напряжение, АC/DC, Uс |
| |
Импульсный ток (10/350), Iimp |
2.5 кА
| |
Коммутируемый заряд, Q
|
1.25 A·с
| |
Удельная энергия, W/R
|
| |
Суммарный импульсный ток (10/350), Itotal |
7.5 кА
| |
Номинальный разрядный ток (8/20), In
|
10 кА
| |
Максимальный разрядный ток (8/20), Imax
|
20 кА
| |
Уровень напряжения защиты (согласно ГОСТ IEC 61643-11), Up |
< 1 300 В
| |
Уровень остаточного напряжения при Iimp
|
< 1 000 В
| |
Уровень остаточного напряжения при Uос
|
< 1 300 В
|
Уровень остаточного напряжения при Imax
|
< 1 300 В
| |
ВПН, (АС), UТ |
450 В / 5 с
| |
Рекомендуемый номинал защитного предохранителя типа gL/gG
|
40 А
| |
Устойчивость к токам короткого замыкания
|
25 кА
| |
Время срабатывания, ta |
< 100 нс
| |
Вид климатического исполнения по ГОСТ 15150-69
|
У2.1**
| |
Рабочая температура, Tamb |
-60…+80 °C
| |
Сечения подключаемых проводников
|
одножильный до 35 мм²
многожильный до 16 мм²
| |
Момент затяжки, Н·м
|
2.5
| |
Степень защиты по ГОСТ 14254-2015
|
IP20
| |
Монтаж
| DIN-рейка 35 мм | |
Материал корпуса
|
Polyamide PA6, UL94 V-0
| |
Срок службы
|
не менее 10 лет
| |
Цвет модуля
|
светло-серый
| |
Цвет маркировки модуля |
зеленый
| |
Масса модуля, не более
|
65 г
| |
Цвет базы
|
черный
| |
|
95 г
| |
Контакты дистанционной сигнализации:
|
| |
Максимальный коммутируемый ток, АC/ DC
|
0.5 A / 0.1 А
| |
Максимальный коммутируемое напряжение, АC/ DC
|
250 В / 250 В
| |
Сечения подключаемых проводников
|
до 1 мм²
| |
Момент затяжки, Н·м
|
0.2
| |
Электрическая прочность изоляции, АС
|
2.2 кВ
| |
Сопротивление изоляции |
2 х 107 Ом
|
|
Информация для заказа: | |
Код по каталогу
|
Наименование
|
Количество
| |
320 231
|
ГСА1 ВР 350 - сменный модуль
|
3 шт.
| |
320 214
|
ГСА ВР 3 C - база
|
1 шт. |
| | |
|
|
