Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

УЗИП класса II

B20-СНЯТО С ПРОИЗВОДСТВА!

УЗИП класса испытаний II коммутирующего типа. Применяются для защиты нулевого проводника. Uо= 230 В АС. Iimp (10/350)=20 кA.

В связи с обновлением модельного ряда с 02.03.2021 г. снимаются с серийного производства УЗИП B20, B20(LT), B20(P), B20(B). По вопросам возможности изготовления обращайтесь к сотрудникам коммерческого отдела. Снимаемое УЗИП Номер по каталогу Аналогичное УЗИП  Номер по каталогу B20 30 022 ГСГ2-230/20  200 000 B20(LT) 30 022 РГ2-255/20 200 214  B20(P) 30 022P ГСА1 Р 230 0+1 С 320 232 + 320 206 B20(B) 30 022B ГСА1 Р 230 0+1 С 320 232 + 320 206    Извещение: ХКР.018.21 ИИ от 29.04.2021

Устройства B20 соответствуют  УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11.  Устанавливаются в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003).    B20, ТУ 3428-002-79740390-2007 – УЗИП класса испытаний II на основе газонаполненного разрядника. • Выпускается на номинальное рабочее напряжение UO = 230 В. • Предназначен для защиты нулевого провода N/PE. • Способен отводить импульсы тока Iimp (10/350)=20 кА. • Применяется в сетях с системами заземления TN-S, TT и IT.   Внимание! Запрещена установка B20 в цепи L-N, L-PEN,  L-PE, так как из-за длительного воздействия сопровождающего тока УЗИП может выйти из строя.

Схемы:

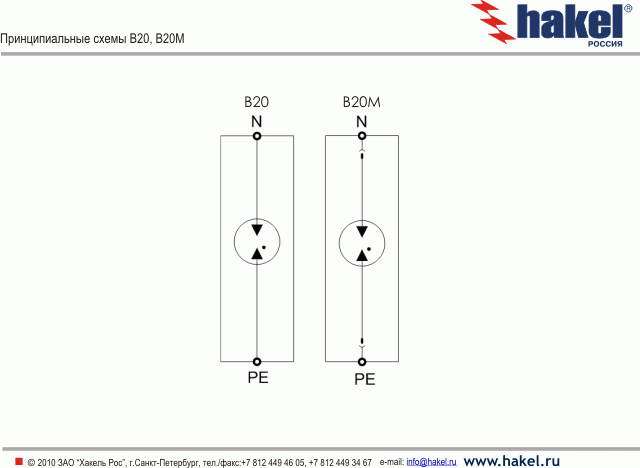

принципиальные схемы B20

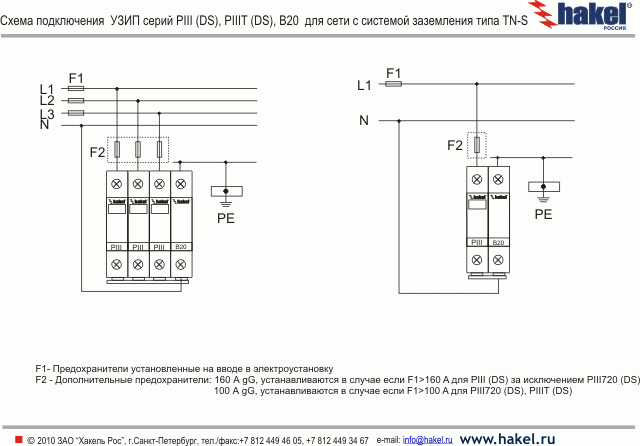

схема подключения для сетей с системой заземления типа TN-S

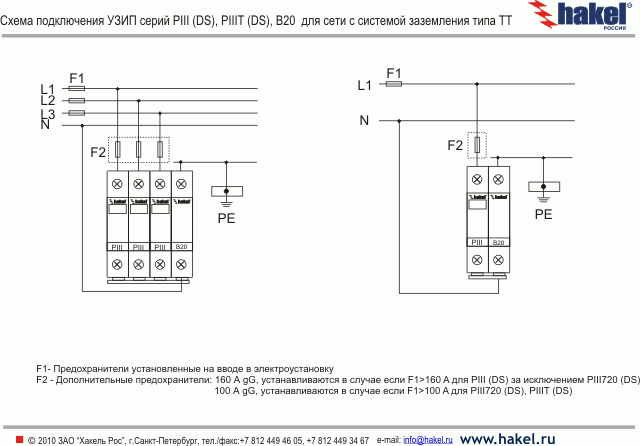

схема подключения для сетей с системой заземления типа TT

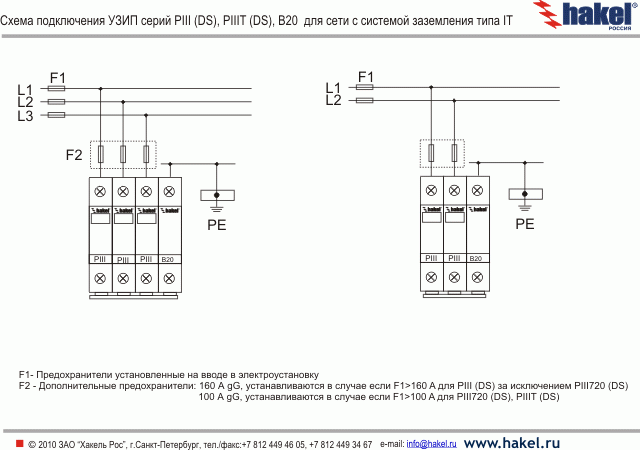

схема подключения для сетей с системой заземления типа IT

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))

сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

Теория и особенности применения: УЗИП и его параметры применение УЗИП класса II

Дополнительные принадлежности: прибор для диагностики УЗИП TESTER H1 вспомогательный соединительный модуль PR100



Технические характеристики:

Технические характеристики	B20
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11	II
Вид защиты	N/PE
Номинальное рабочее напряжение, UO	230 В АС
Макс. длительное рабочее напряжение, UC	255 В АС
Импульсный ток (10/350), Iimp	20 кА
Коммутируемый заряд, Q	10 A×с
Удельная энергия, W/R	100 кДж/Ом
Временное перенапряжение, Uт	1200 В / 0,2 с
Уровень напряжения защиты при Iimp, Up	<1,3 кВ
Максимальный разрядный ток (8/20), Imax	50 кА
Номинальный разрядный ток (8/20), In	20 кА
Отключающая способность сопровождающего тока, Ifi	100 A
Сопротивление изоляции, Ri	> 1000 МОм
Время срабатывания, tA	< 100 нс
Рабочая температура	-40... +80°C
Степень защиты в соответствии с ГОСТ 14254-2015	IP20
Монтаж	DIN-рейка 35 мм
Cечение присоединяемых проводников
- жесткий одножильный	25 мм2
- гибкий множильный	16 мм2
Материал корпуса	Polyamide PA6
Цвет корпуса	желтый
Cрок эксплуатации	Не менее 10 лет
Масса	84 г
Номер по каталогу	30 022



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики	B20 (LT)
Рабочая температура	-60... +80°C
Гарантийный срок эксплуатации, год	5
Номер по каталогу	30 022
