РСТ 4П 230/РВС

| |
| | УЗИП РСТ 4П 230/РВС - серии РУБЕЖ РСТ в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм. Количество защищаемых проводников - 4. Uo = 230 В DC. IL = 3 А. ITotal(8/20) = 1 кА. Скорость передачи данных до 1 Мбит/с. Предназначено для защиты оборудования от импульсных перенапряжений по 4-м проводникам систем питания, управления и измерения, шин передачи данных. | | | |
Устройство РСТ 4П 230/РВС предназначено для защиты оборудования от импульсных перенапряжений (молниезащита, защита от электростатических разрядов и др.) по 4-м проводникам систем питания, управления и измерения, шин передачи данных.
РСТ 4П 230/РВС применяется в распределенных сетях в пределах 1 - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1).
Устройство РСТ 4П 230/РВС, ТУ 3428-002-79740390-2007 размещено в тонком пластмассовом корпусе с замком для крепления на рейку DIN 35 мм. Первая ступень защиты выполнена на газонаполненных разрядниках, вторая ступень на оксидноцинковом варисторе, третья - на TVS-диодах. Выпускаются на номинальное рабочее напряжение 230 В.
РСТ 4П 230/РВС разработано с условиями
эксплуатации с расширенным диапазоном температур от минус 60 до плюс
80 °С. Выполнение данных требований обеспечивается подбором необходимых
комплектующих изделий, проведением дополнительных технологических
операций в процессе производства с последующими проверками. Проводимые
мероприятия позволяют повысить надежность УЗИП, применять их в
расширенном диапазоне рабочих температур и распространять на них
увеличенный гарантийный срок эксплуатации 5 лет.
| |
| |
Структура наименования РСТ 4П 230/РВС:
РСТ - устройство
серии (Р)УБЕЖ для защиты оборудования (С)лабо(Т)очных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм;
4П - устройство для защиты оборудования со стороны 4-х проводников;
230 - номинальное рабочее напряжение Uо = 230 В DC; РВС - (Р)азрядник, (В)аристор, (С)упрессорный диод (TVS-диод).
| |
| |
| |
| |
| | Сертификаты: |
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ
|
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012 |
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 |
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)
|
| |
 Технические характеристики
|
Характеристика
|
Цепь
|
РСТ 4П 230/РВС
| |
Количество защищаемых пар / проводников
|
|
2 / 4
| |
Номинальное рабочее напряжение, DC/АС, UО |
Линия - линия
|
230 В / 230 В
| |
Максимальное длительное рабочее
напряжение, DC/AC, UC |
Линия - линия |
250 В / 250 В
| |
Номинальный ток, IL |
|
3 А
| |
Род тока
|
|
Постоянный / переменный, 50 Гц
| |
Устойчивость к переменному току, 50 Гц
|
Линия - РЕ
|
5 А
| |
(D1) Импульсный ток (10/350), Iimp |
Линия - РЕ
|
0,5 кА
| |
(D1) Суммарный импульсный ток (10/350), ITotal |
Линия + линия - РЕ
|
2 кА
| |
(С2) Номинальный разрядный ток (8/20), In |
Линия - линия
|
5 кА | |
(С2) Суммарный разрядный ток (8/20), ITotal |
Линия + линия - РЕ
|
20 кA
| |
Уровень напряжения защиты при I = 1 кА (8/20), UP |
Линия - линия
Линия - РЕ
|
< 700 В
| |
(С3) Уровень напряжения защиты при
скорости нарастания 1кВ/мкс, UP |
Линия - линия Линия - РЕ |
< 1 250 В
| |
Время срабатывания, tA |
|
< 1 нс
| |
Режимы повреждения,
по ГОСТ IEC 61643-21
|
|
Режим 1, Режим 2
| |
Скорость передачи данных, не более
|
|
1 Мбит/с
| |
Вносимая индуктивность (в проводник), L |
|
9,4 мкГн
| |
Вид климатического исполнения, категория
размещения по ГОСТ 15150
|
|
УХЛ2.1**
| |
Диапазон температур
|
|
Расширенный
| |
Рабочая температура
|
|
-60…+80 °C
| |
Монтаж |
|
Рейка DIN (35 мм)
| |
Сечение подключаемых проводов
|
|
одножил. 0,25 – 4 мм2
многожил. 0,25 – 2,5 мм2
| |
Момент затяжки винтовых клемм
|
|
0,4 Н·м
| |
Степень защиты оболочки, ГОСТ 14254
|
|
IP20
| |
Материал корпуса
|
|
Polyamide PA6, UL94-V0
| |
Цвет корпуса
|
|
Антрацитовый
| |
Категория воздействия в соответствии
с ГОСТ IEC 61643-21
|
|
C2, C3, D1
| |
Масса
|
|
78 г | |
Гарантийный срок эксплуатации
|
|
5 лет
| |
Код по каталогу |
|
402 518
|
| | |
|
|

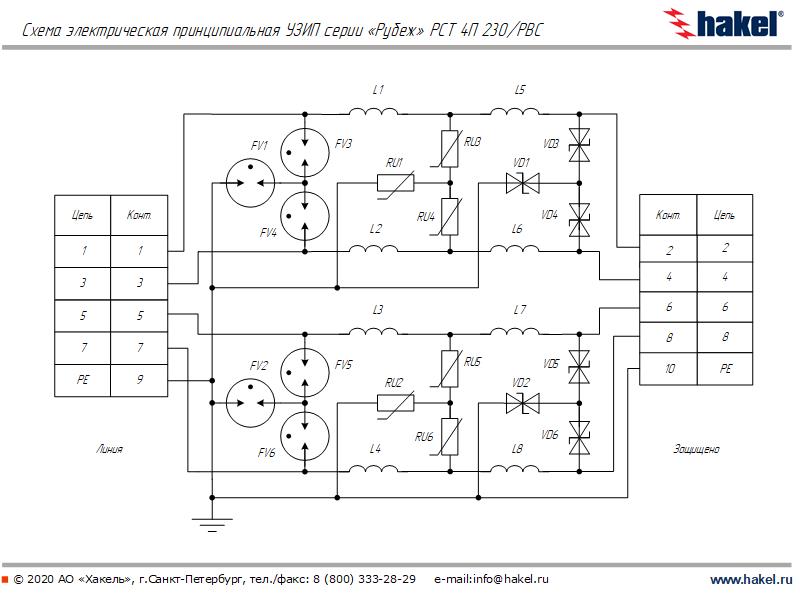

схема электрическая принципиальная РСТ 4П 230/РВС
